Назначение соединителя

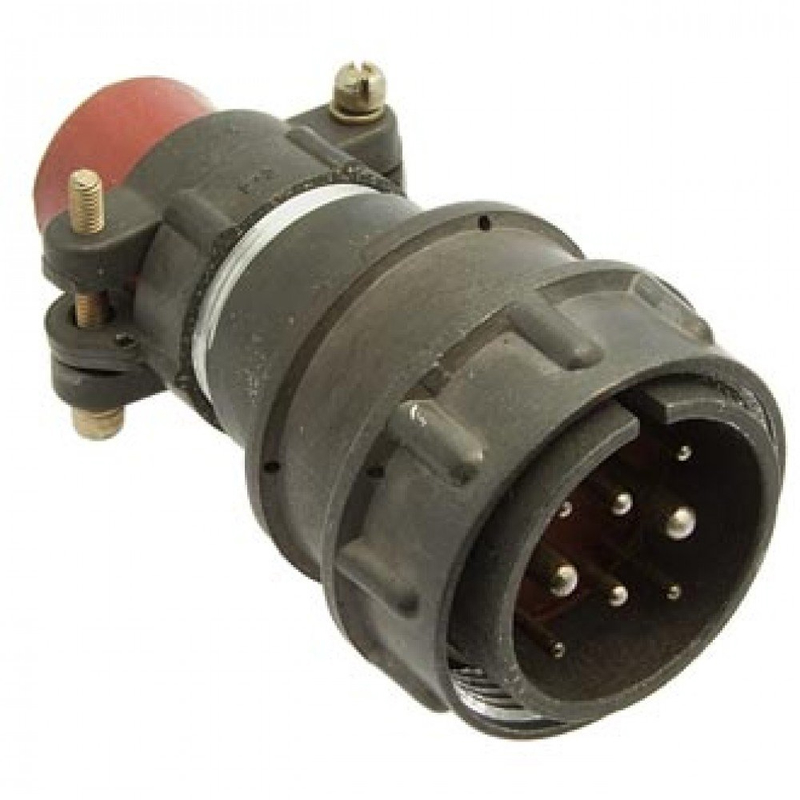

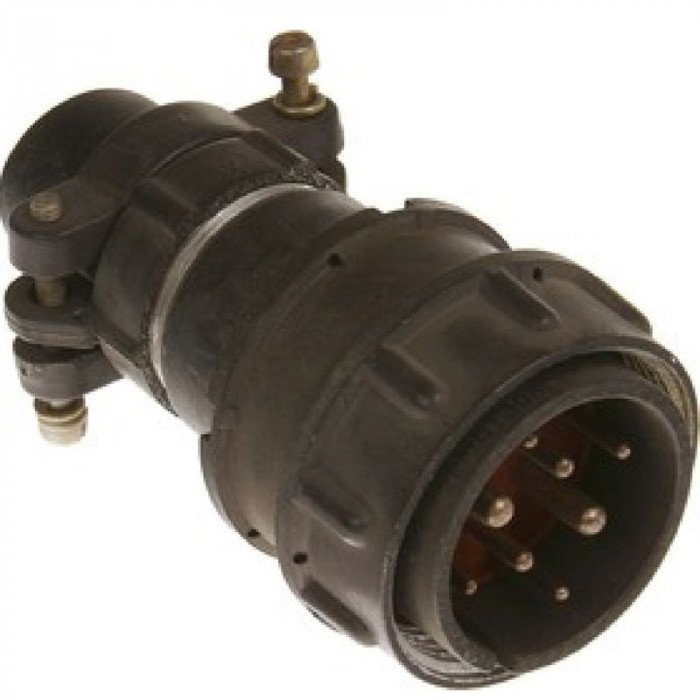

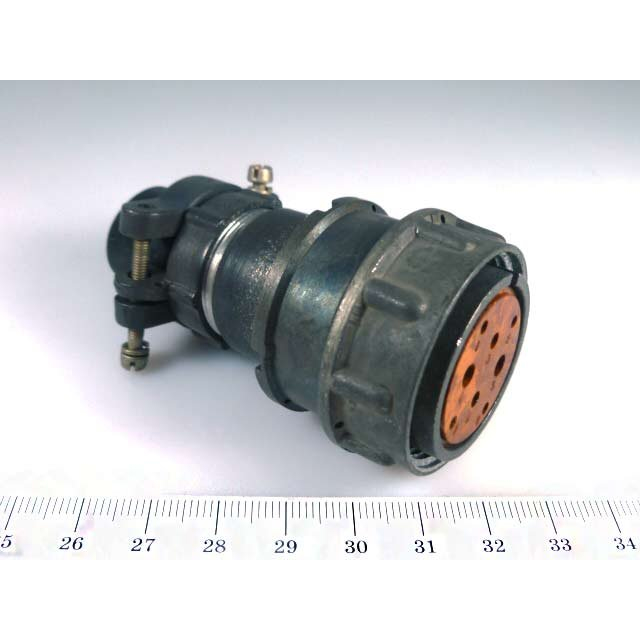

Разъём 2РМДТ30КПН8Ш7В1В производства завода «Элекон» — это низкочастотный цилиндрический электрический соединитель серии 2РМДТ. Он предназначен для коммутации цепей постоянного и переменного тока с частотой до нескольких мегагерц. Применение охватывает промышленную электронику, приборы управления и силовые цепи низкой и средней мощности, где требуются надёжное разъёмное соединение, устойчивость к механическим нагрузкам и широкий температурный диапазон.

Категория товара — 2РМД, артикул 20206. Исполнение «ОТК» подтверждает прохождение заводского контроля качества и поставляется в заводской упаковке.

Конструкция и расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМДТ — низкочастотных цилиндрических соединителей с винтовым (резьбовым) соединением и одношпоночной поляризацией корпусов.

• 2РМДТ — тип серии: низкочастотный цилиндрический соединитель с резьбовым замком.
• 30 — условный размер и тип корпуса (кабельный или блочный приборный).
• КПН — кабельная часть с прямым патрубком для неэкранированного кабеля.
• 8Ш — вилка с восемью контактами.
• 7 — конфигурация контактов со смешанными диаметрами, обычно 1,5 и 2 миллиметра.
• В1В — всеклиматическое исполнение; покрытие контактов, как правило, серебряное или золотое, с теплостойкостью до 100 градусов Цельсия.

Контактный хвостовик развёрнут на 180 градусов и подходит для обжима изолированных проводников без зачистки, что обеспечивает стабильное соединение и повышенную герметичность.

Технические особенности и условия эксплуатации

Рабочий диапазон температур составляет примерно от минус 60 до плюс 100 градусов Цельсия, допускаются кратковременные перегревы до около 180 градусов Цельсия. Электрические параметры типичны для серии 2РМДТ.

• Ток на одиночный контакт диаметром 1,5 миллиметра — порядка 10–15 ампер.
• Суммарный рабочий ток соединителя — до примерно 50 ампер в зависимости от нагрева и кабеля.
• Максимальное рабочее напряжение обычно составляет сотни вольт (порядка 500 вольт и выше).
• Высокая электрическая прочность изоляции и сопротивление изоляции в единицах тысяч мегаом.

Соединитель выполнен в виде вилки и рассчитан на сочленение с розеткой того же типоразмера и конфигурации. Шпонка и маркировка защищают от неверного подключения.

Применение и комплектация

Разъём используется в кабельных линиях стационарных и мобильных установок, где необходим надёжный цилиндрический соединитель с резьбовым замком и всеклиматическим исполнением. Он подходит для работы в условиях повышенных механических нагрузок и широкого диапазона температур.

Вариант «ОТК» у «Элекона» обычно относится к исполнению с обжимными контактами и определённой комплектации, прошедшей отдел технического контроля. Товар поставляется в заводской упаковке. Приёмка — ОТК, год выпуска — 2025.
