Назначение

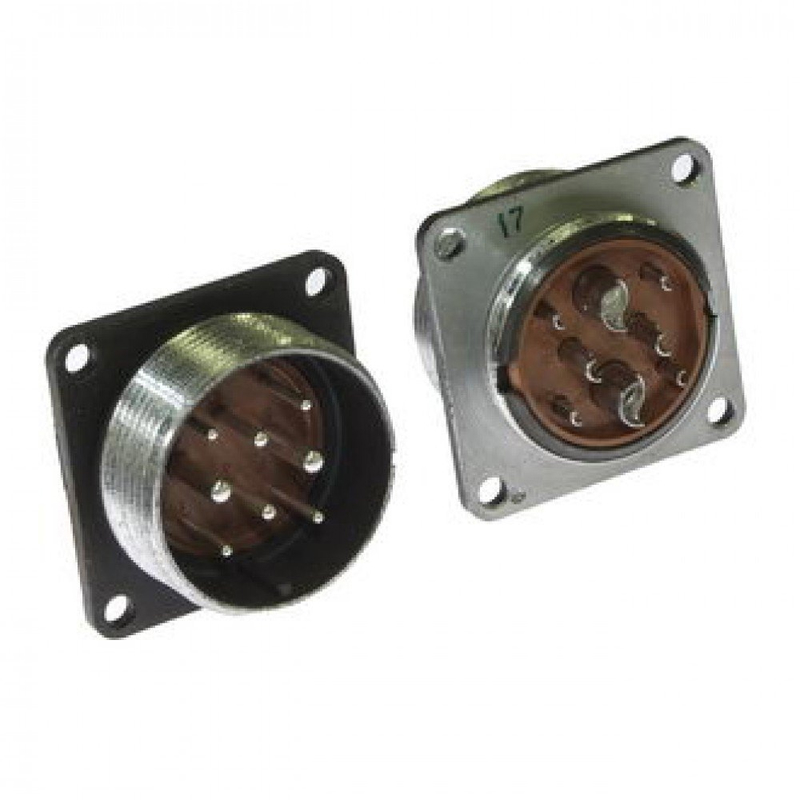

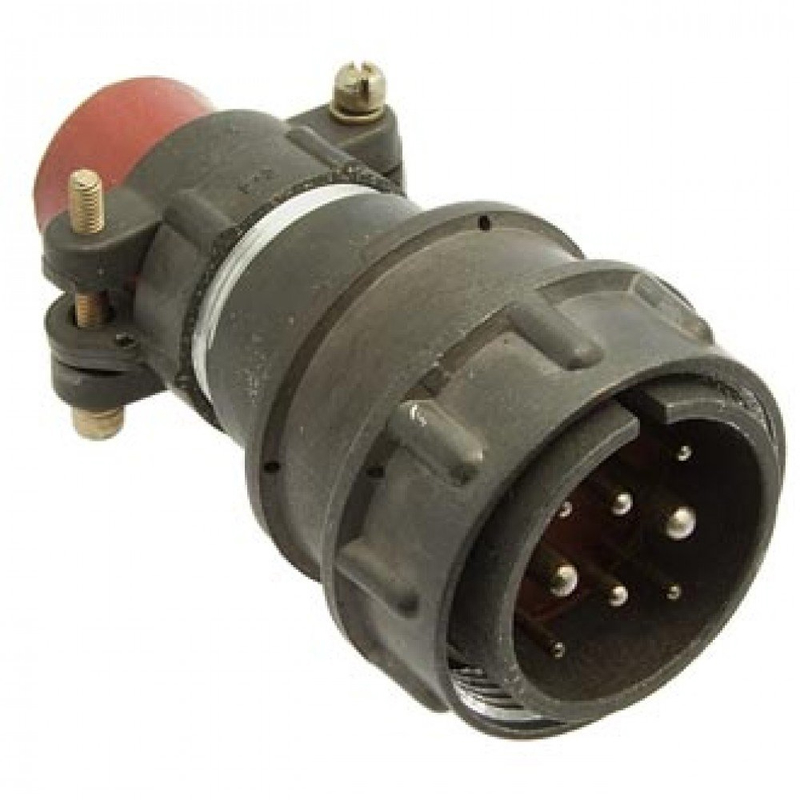

2РМДТ30КПН8Ш7В1В — это кабельная вилка цилиндрического низкочастотного разъёма производства предприятия Элекон. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе приборных и кабельных соединений и обеспечивает надёжную передачу сигнала и питания между блоками аппаратуры и присоединительными кабелями.

Конструкция вилки предусматривает резьбовое соединение с ответной частью и одношпоночную поляризацию корпусов, что исключает неправильную стыковку и обеспечивает механическую фиксацию сочленения при воздействии вибрационных нагрузок.

Расшифровка обозначения и подтверждённые особенности

Маркировка изделия содержит полный набор технических признаков, каждый из которых подтверждён документацией производителя.

• Условный размер корпуса — 30.
• Патрубок прямой, обозначение П.
• Гайка для неэкранированного кабеля, обозначение Н.
• Количество контактов — 8, конфигурация 7.
• Комбинация диаметров контактов — 1,5 мм и 2 мм.
• Покрытие контактов — серебро, обозначение Ш.
• Исполнение по теплостойкости — В1В, рабочий нагрев до 100 °С.
• Приёмка — «ОТК».
• Год выпуска — 2025.
• Артикул — 20205.

Корпус вилки металлический, изолятор выполнен из карбитола. Сопротивление изоляции составляет не менее 1000 МОм. Покрытие контактов может быть выполнено серебром или золотом. Комплектация соответствует заводской упаковке.

Электрические и эксплуатационные характеристики

Токовая нагрузка на одиночный контакт диаметром 1,5 мм достигает 15 А. Суммарная токовая нагрузка на соединитель составляет до 50 А. Такие параметры позволяют использовать вилку как в слаботочных сигнальных цепях, так и в цепях питания умеренной мощности.

Рабочий диапазон температур — от минус 60 °С до плюс 100 °С. Предусмотрена возможность смены температурного диапазона: от плюс 180 °С до минус 60 °С. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с².

Монтаж осуществляется методом обжимки, что обеспечивает стабильное и технологичное присоединение проводников к контактной части вилки.

Применение

Разъём подходит для приборных и кабельных применений в промышленности. Его используют при сборке измерительной, управляющей и силовой аппаратуры, а также в составе кабельных сборок, где требуется быстрая стыковка и надёжная фиксация соединения.

Благодаря металлическому корпусу, теплостойкости до 100 °С и стойкости к интенсивной вибрации вилка применима в условиях повышенных механических и тепловых нагрузок. Одношпоночная поляризация и резьбовое соединение делают эксплуатацию удобной при частых сочленениях и разъединениях.

Приёмка «ОТК» подтверждает, что каждая партия изделий прошла заводской контроль качества. Год выпуска — 2025.
