Назначение соединителя 2РМДТ30КПН8Ш7В1В

Соединитель 2РМДТ30КПН8Ш7В1В производства Элекон представляет собой цилиндрический низкочастотный электрический разъём серии 2РМДТ. Изделие предназначено для коммутации цепей постоянного и переменного тока с частотой до 3000 кГц. Разъём применяется там, где требуется надёжное электрическое соединение нескольких цепей в условиях повышенной вибрации, перепадов температуры и изменчивого климата.

Артикул изделия — 50098, категория — 2РМД. Конструкция с резьбовым замком обеспечивает механическую прочность сочленения и защиту от самопроизвольного разъединения под воздействием нагрузок.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит полную информацию о его исполнении. Ниже приведены подтверждённые особенности данного соединителя.

• 2РМДТ — тип соединителя: цилиндрический, низкочастотный, с резьбовым соединением и одношпоночной поляризацией.
• 30 — условный размер корпуса, диаметр посадочного отверстия около 30 мм.
• КПН8 — кабельная вилка с прямым патрубком для неэкранированного кабеля, 8 контактов.
• Ш — вилка (штекер), которая соединяется с розеткой-гнездом.
• 7 — конфигурация контактов: смешанный набор диаметров, в данном случае 1,5 мм и 2 мм.
• В1 — всеклиматическое исполнение, рабочая температура до примерно +100 °C.

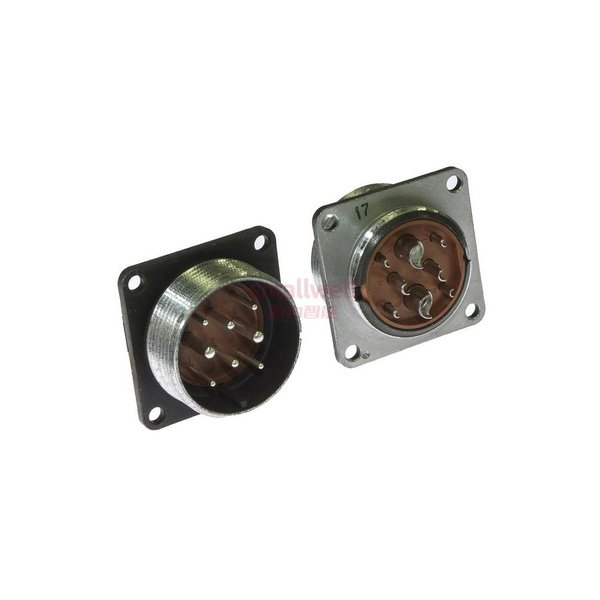

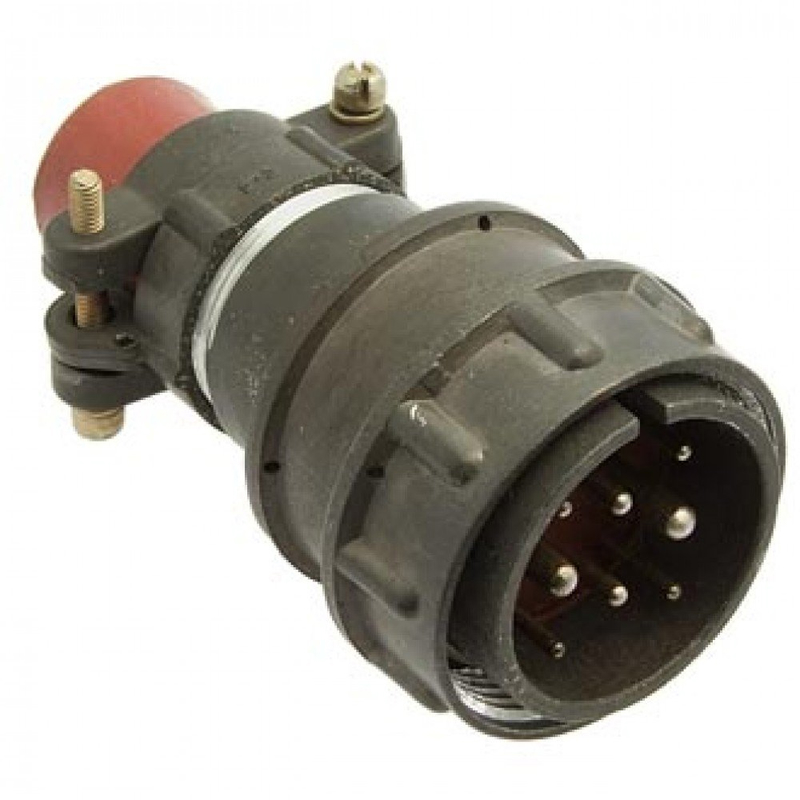

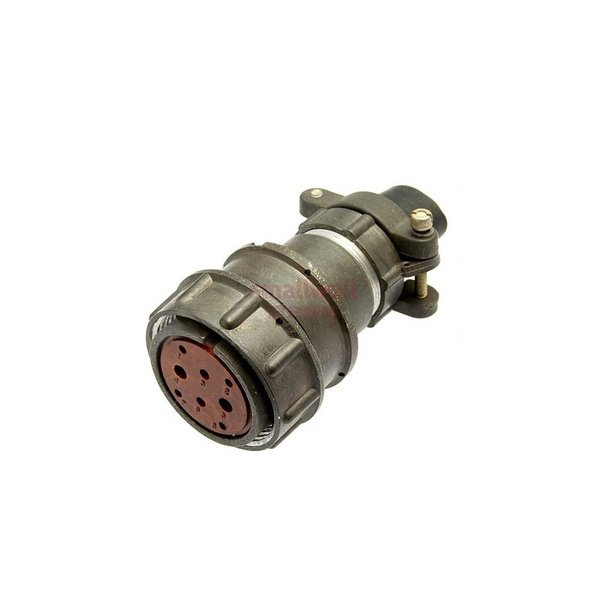

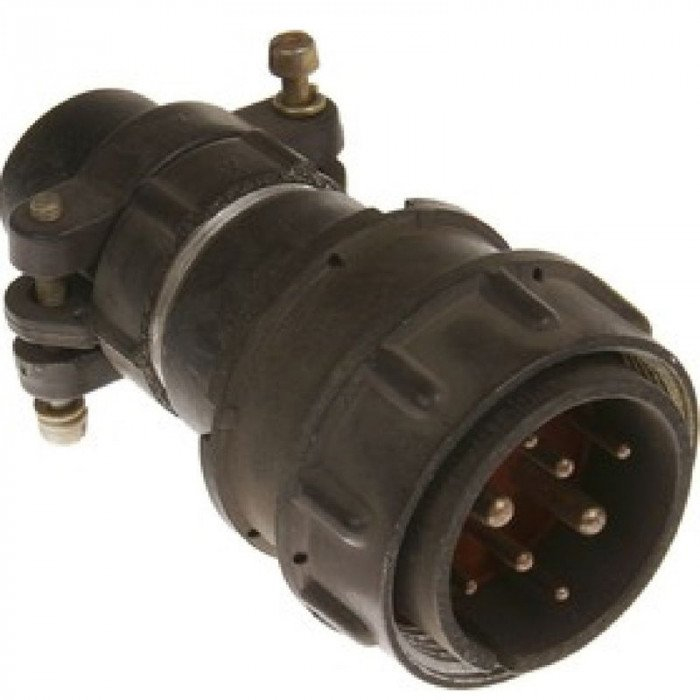

Корпус соединителя металлический. Патрубок прямой, предназначен для крепления на кабеле. Монтаж контактов обычно выполняется пайкой. Контакты выполнены с покрытием серебра, изолятор — термореактивная масса, например карболит, что обеспечивает устойчивость к вибрациям и перепадам температуры.

Электрические и эксплуатационные параметры

Соединитель рассчитан на работу в цепях с частотой до 3000 кГц. Всеклиматическое исполнение В1 допускает эксплуатацию при температуре до примерно +100 °C. Металлический корпус и резьбовой замок повышают стойкость к механическим воздействиям, а серебряное покрытие контактов способствует стабильности переходного сопротивления.

Изолятор из термореактивной массы сохраняет свои свойства при нагреве и вибрации, что важно для длительной работы оборудования. Такое сочетание материалов и конструкции делает разъём пригодным для использования в ответственных системах.

Применение

Соединитель 2РМДТ30КПН8Ш7В1В обычно используют в промышленной и военной аппаратуре, станках, измерительных приборах и других системах, где требуется надёжное соединение нескольких цепей в условиях повышенной вибрации и изменчивого климата. Восемь контактов смешанного диаметра позволяют коммутировать цепи с разными токами и сечениями проводов.

Изделие подходит для монтажа на неэкранированном кабеле с помощью прямого патрубка. Благодаря резьбовому соединению и одношпоночной поляризации исключается неправильное сочленение и самопроизвольное разъединение. Разъём востребован в тех областях, где важны устойчивость к вибрациям, перепадам температуры и стабильность электрического контакта.
