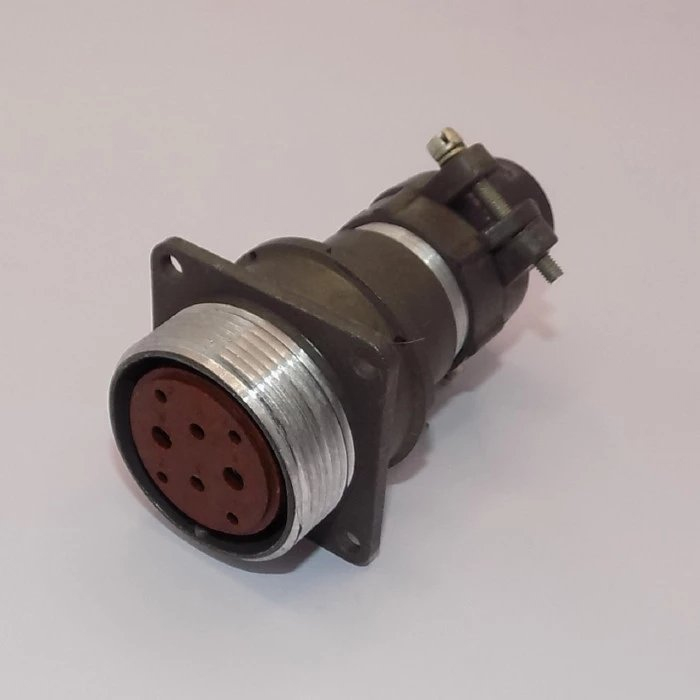

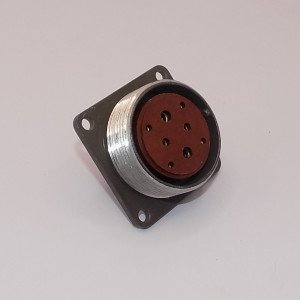

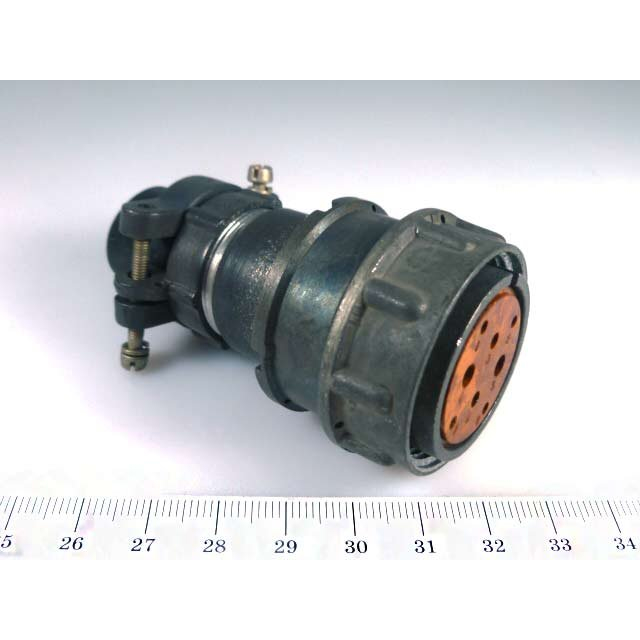

2РМДТ30КПН8Г7В1В РОЗЕТКИ 2025г «ОТК» Элекон
Производитель: Элекон
Технические характеристики
2РМДТ30КПН8Г7В1В — это кабельная розетка серии 2РМДТ производства Элекон «ОТК», предназначенная для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Она негерметичная, с теплостойкостью до 100 °C, прямым патрубком и резьбовым соединением.
2PMD18KPN4SH5V1 connectorРозетка имеет 8 извлекаемых контактов: 4 диаметром 1,5 мм (ток до 13 А), 2 диаметром 2 мм (до 18 А) и 2 диаметром 3 мм (до 36 А), общая токовая нагрузка до 120 А при напряжении до 560 В.
Корпус из алюминиевого сплава А-22 с оксидным покрытием (серый цвет), изолятор из карболита (коричневый), контакты из латуни с серебряным покрытием, монтаж — пайка с объемной механической фиксацией.
Габариты: диаметр 39 мм, высота 62,5 мм, шаг резьбы накидной гайки M33×1,5.
Работает в диапазоне температур от -60 до +100 °C, при влажности 98% (+40 °C) и давлении от 133,32×10⁻¹² до 50,6×10⁴ Па.
Выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы 170 дБ, удары до 500 g; ресурс — 500 соединений, наработка 175 000 ч при 80 °C на контактах.
Климатическое исполнение В2.1, срок хранения до 15 лет, сопротивление изоляции 5000 МОм.
Поляризация одношпоночная с пазом для ориентации, патрубок для неэкранированного кабеля с уплотнительной втулкой, тип контактов — гнездо.
Соответствует ГОСТ или ТУ ГЕ0.364.126, часто применяется в промышленных и оборонных системах.
Описание
Назначение розетки 2РМДТ30КПН8Г7В1В
Кабельная розетка 2РМДТ30КПН8Г7В1В серии 2РМДТ производства завода «Элекон» предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе соединителей для передачи питания и сигналов между блоками, жгутами и кабелями промышленного и специального оборудования. Розетка относится к негерметичным соединителям с прямым патрубком и резьбовым соединением, рассчитанным на многократную стыковку и расстыковку.
Изделие поставляется в заводской упаковке и имеет приёмку «ОТК», что подтверждает прохождение заводского контроля качества. Год выпуска — 2025. Артикул позиции — 20203, категория — 2РМД.
Конструкция и подтверждённые особенности
Корпус розетки изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета, а контакты — из латуни с серебряным покрытием. Монтаж проводов производится пайкой с объёмной механической фиксацией, что повышает стойкость соединения к вибрационным и ударным нагрузкам.
Розетка оснащена 8 извлекаемыми контактами типа «гнездо» различных диаметров, что обеспечивает распределение токовой нагрузки между цепями:
- 4 контакта диаметром 1,5 мм — ток до 13 А на каждый;
- 2 контакта диаметром 2 мм — ток до 18 А на каждый;
- 2 контакта диаметром 3 мм — ток до 36 А на каждый.
Суммарная токовая нагрузка достигает 120 А при напряжении до 560 В. Поляризация одношпоночная: паз обеспечивает правильную ориентацию ответной части при сочленении. Патрубок предназначен для неэкранированного кабеля и комплектуется уплотнительной втулкой.
Габариты розетки: диаметр 39 мм, высота 62,5 мм. Шаг резьбы накидной гайки — M33 на 1,5 (метрическая резьба с шагом 1,5 мм). Климатическое исполнение — В2.1.
