Назначение разъёма 2РМДТ30КПН8Г7В1ЛВ

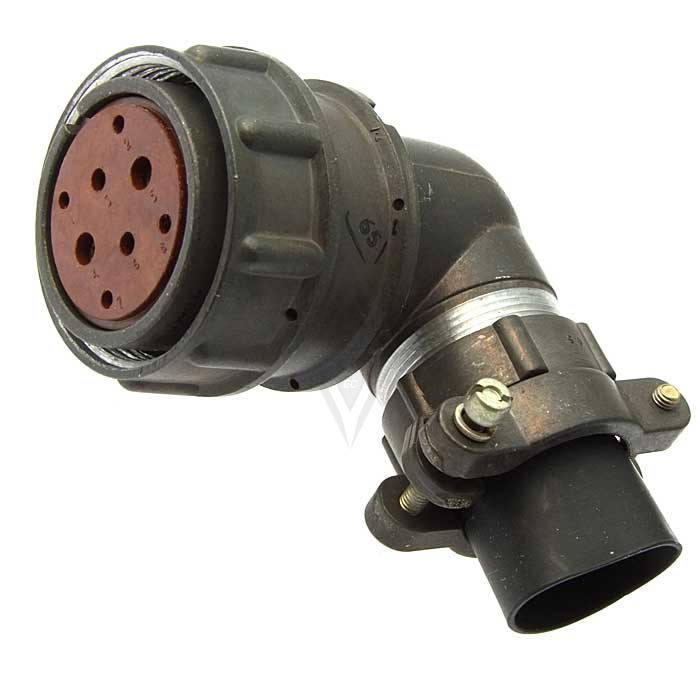

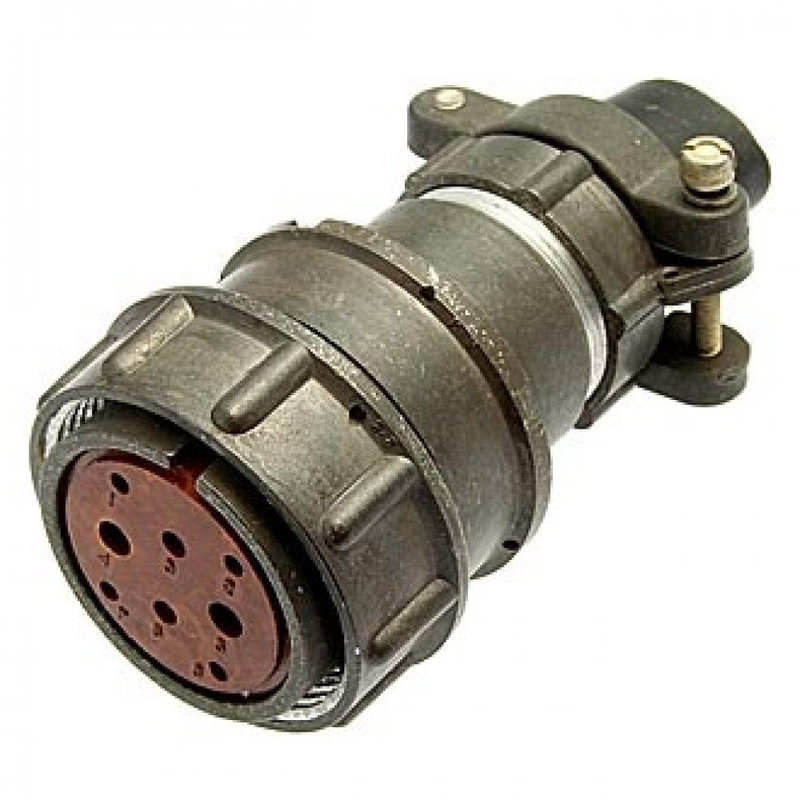

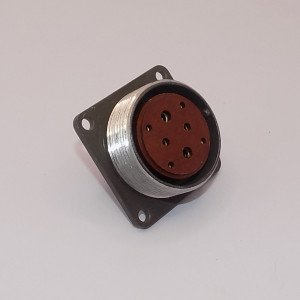

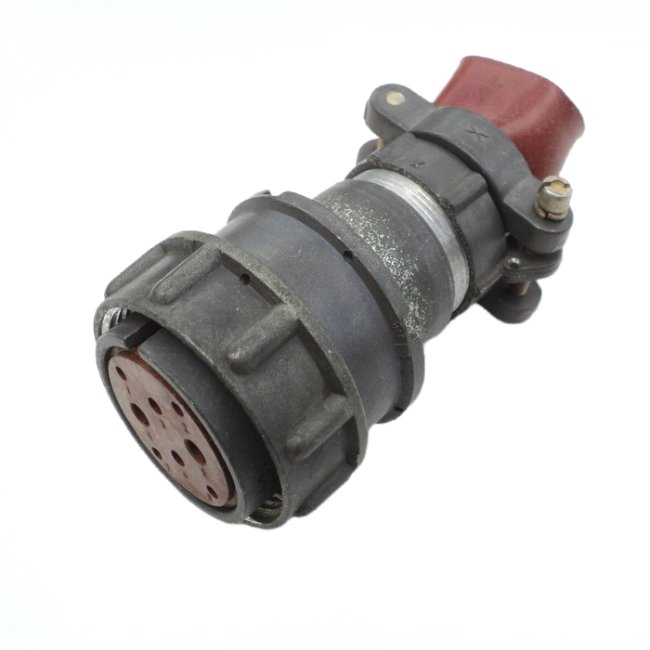

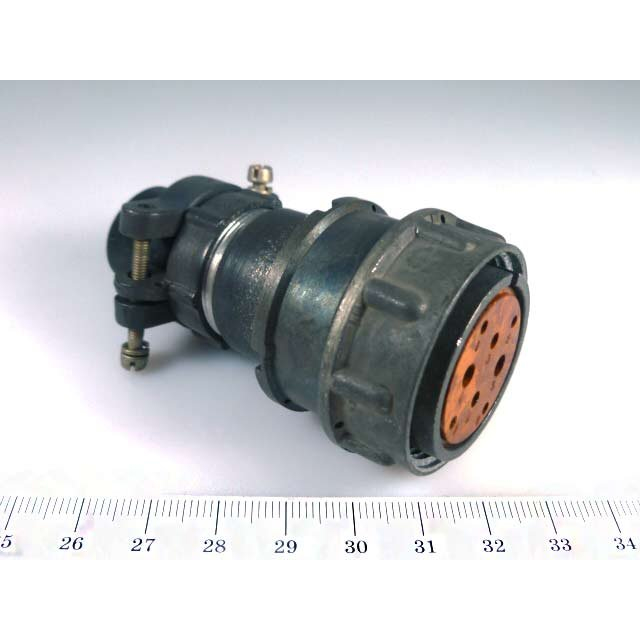

2РМДТ30КПН8Г7В1ЛВ — это розетка цилиндрического низкочастотного разъёма серии 2РМДТ от российского производителя «Элекон». Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до нескольких мегагерц. Такие разъёмы типичны для бортовой и промышленной радиоэлектронной аппаратуры, измерительных приборов и систем электропитания.

Розетка относится к серии 2РМДТ, которая предназначена для внутреннего монтажа в герметизированные или обычные корпуса электронной аппаратуры. Основное назначение изделия — обеспечение надёжного электрического контакта между узлами и блоками аппаратуры при сохранении возможности быстрого подключения и отключения.

Подтверждённые особенности конструкции

Корпус разъёма выполнен в виде металлического цилиндра с резьбовым соединением и одношпоночной поляризацией. Такое решение обеспечивает надёжную фиксацию сочленённых частей и исключает перепутывание контактов при подключении.

Розетка 2РМДТ30КПН8Г7В1ЛВ относится к типоразмеру 30K и имеет 8 контактов, размещённых в гнёздах. Обозначение «КП» указывает на вариант комплектации контактных пар, «Н» и «Г» — на тип контактных элементов и конструкцию контактной группы, «В1ЛВ» — на климатическое исполнение и ряд технологических особенностей, например влагозащищённое или особо влагозащищённое исполнение для работы в сложных условиях.

Основные признаки серии и исполнения

• Цилиндрический низкочастотный разъём для цепей постоянного и переменного тока.
• Металлический корпус с резьбовым соединением и одношпоночной поляризацией.
• Типоразмер 30K и 8 контактов, размещённых в гнёздах.
• Обозначение «КП» — вариант комплектации контактных пар.
• Обозначения «Н» и «Г» — тип контактных элементов и конструкция контактной группы.
• Обозначение «В1ЛВ» — климатическое исполнение и технологические особенности, включая влагозащищённое или особо влагозащищённое исполнение.
• Предназначен для внутреннего монтажа в герметизированные или обычные корпуса электронной аппаратуры.

Применение и условия эксплуатации

Разъём используется в электро- и радиоаппаратуре, контрольно-измерительных приборах, промышленных устройствах и системах автоматики. Серия 2РМДТ рассчитана на работу в широком диапазоне климатических условий.

Конструкция серии обеспечивает высокую механическую стойкость и надёжность соединения при тряске, вибрациях и перепадах температуры. Благодаря резьбовому соединению и одношпоночной поляризации разъём подходит для применения в тех случаях, когда требуется устойчивое к механическим воздействиям подключение.

Розетка применяется для внутреннего монтажа, что делает её пригодной для установки в корпуса приборов и блоков, где важны компактность и защита контактной группы от внешних воздействий.

Краткие сведения о товаре

• Наименование: 2РМДТ30КПН8Г7В1ЛВ Элекон.
• Артикул: 50097.
• Категория: 2РМД.
• Производитель: «Элекон».
• Год: 2017.
