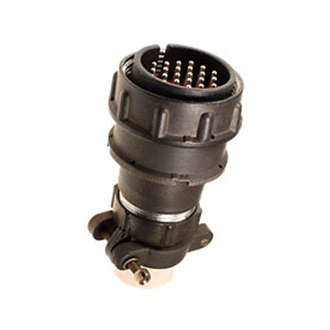

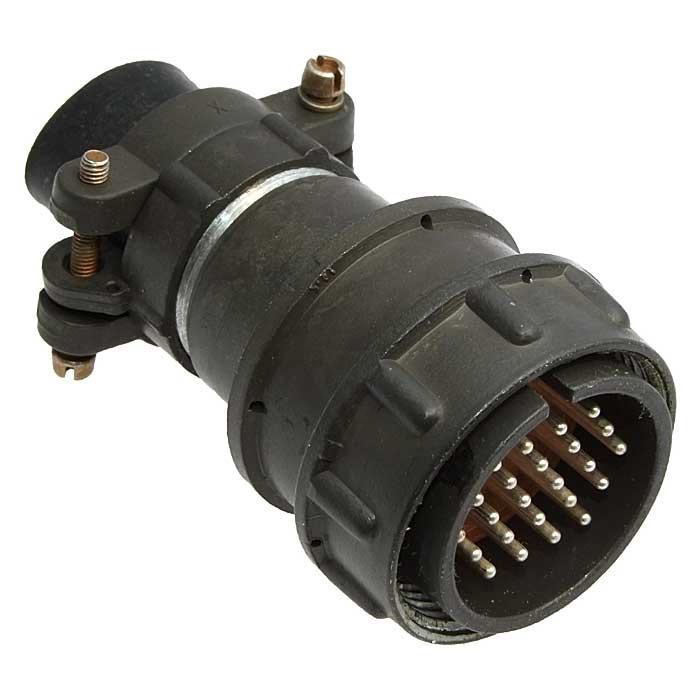

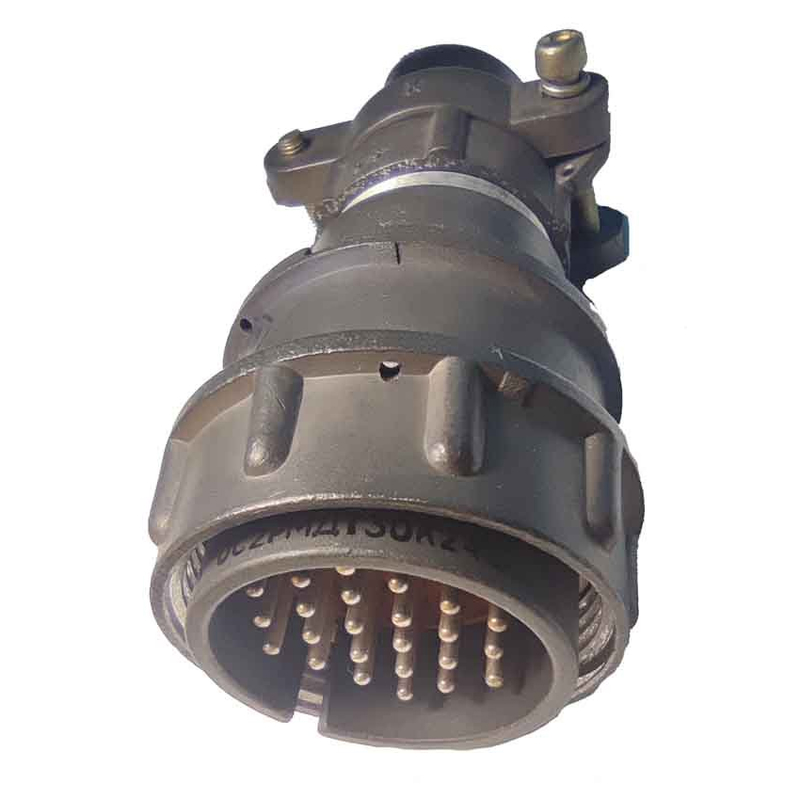

2РМДТ30КПН24ШВ1В «5»

Цена:

2050 ₽

Технические характеристики

2РМДТ30КПН24ШВ1В

2РМДТ30КПН24ШВ1В — это цилиндрический низкочастотный электрический разъём серии 2РМДТ, предназначенный для работы в цепях постоянного и переменного тока, в том числе в жёстких условиях эксплуатации (вибрация, удары, повышенная влажность, широкий температурный диапазон).

Что означает маркировка

2РМДТ — тип серии: цилиндрические, тропикоустойчивые, с резьбовой фиксацией.
30 — условный размер корпуса (диаметр корпуса около 30 мм).
К — кабельный корпус (разъём ставится на кабель, а не на прибор).
П — прямой патрубок под кабель.
Н — кожух под неэкранированный кабель (КПН — кабельная часть с кожухом для неэкранированного кабеля).
24 — число контактов (24 пина).
Ш — штыревые контакты, то есть это вилка (ответная часть — розетка с гнездовыми контактами, обозначается «Г»).
В — покрытие контактов серебром (обычно Ш5В1В, где «5» — конструктивная модификация, «В» — материал покрытия).
1 — класс теплостойкости: до +100 °С.
В (последняя) — всеклиматическое исполнение.

Итог: это кабельная вилка с прямым патрубком и кожухом для неэкранированного кабеля, на 24 штыревых контакта, с серебряным покрытием, всеклиматического исполнения, теплостойкость до 100 °С.

Основные электрические и климатические параметры

Для серии 2РМДТ (типоразмер 30, 24 контакта) обычно задаются такие характеристики:

Максимальное рабочее напряжение: до 560–700 В (зависит от конкретного исполнения, для 30‑го корпуса чаще 560 В). +3
Токовая нагрузка на один контакт: порядка 7–10 А для 30‑го размера с 24 контактами (серия в целом имеет диапазон 4–36 А на контакт в зависимости от типоразмера и шагов контактов).
Суммарный ток на соединитель: десятки ампер (для всей серии — примерно 27–260 А в зависимости от исполнения).
Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях (по общим данным по 2РМДТ). +3
Электрическая прочность изоляции: около 1850 В (амплитуда) при макс. рабочем напряжении 560 В.
Рабочий диапазон температур: от −60 до +100 °С для исполнения с индексом «1».
Минимальная наработка: порядка 1000–5000 ч, количество сочленений не менее 500.

Механическая и эксплуатационная стойкость

Разъём рассчитан на эксплуатацию в условиях:

Вибрации в диапазоне частот примерно 50–10000 Гц.
Многократных и одиночных ударных нагрузок (до 1000 м/с² и выше для серии, для одиночных ударов до 5000 м/с²).
Линейного ускорения до 2000 м/с².
Повышенной влажности (до 98% при +40

Описание

Назначение разъёма 2РМДТ30КПН24ШВ1В «5»

Разъём 2РМДТ30КПН24ШВ1В «5» (артикул 2537) относится к категории 2РМД и представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМДТ. Изделие предназначено для коммутации цепей постоянного и переменного тока в составе кабельных сборок и жгутов. Основное назначение — обеспечение надёжного электрического соединения при эксплуатации в жёстких условиях: при вибрации, ударных нагрузках, повышенной влажности и в широком диапазоне температур.

Конструкция с индексом «КПН» означает кабельное исполнение с прямым патрубком и кожухом под неэкранированный кабель. Разъём устанавливается на кабель, а не на приборный корпус, и служит подвижной или неподвижной частью кабельной линии. Ответной частью для данной вилки является розетка с гнездовыми контактами, обозначаемая индексом «Г».

Расшифровка маркировки

Обозначение 2РМДТ30КПН24ШВ1В «5» построено по стандартной схеме серии и содержит следующие сведения:

2РМДТ — тип серии: цилиндрические низкочастотные разъёмы, тропикоустойчивые, с резьбовой фиксацией сочленения.
30 — условный размер корпуса, диаметр корпуса около 30 мм.
К — кабельный корпус, разъём монтируется на кабель.
П — прямой патрубок для ввода кабеля.
Н — кожух под неэкранированный кабель.
24 — число контактов, 24 штыревых контакта.
Ш — штыревые контакты, то есть изделие является вилкой.
В — покрытие контактов серебром.
1 — класс теплостойкости: до плюс 100 градусов Цельсия.
В (последняя) — всеклиматическое исполнение.
«5» — конструктивная модификация, в данном случае совпадает с приёмкой «5».

Подтверждённые особенности и параметры

Для серии 2РМДТ типоразмера 30 с числом контактов 24 характерны следующие электрические и климатические показатели. Максимальное рабочее напряжение достигает 560–700 В, для 30-го корпуса чаще указывается значение 560 В. Токовая нагрузка на один контакт составляет порядка 7–10 А, суммарный ток на соединитель — десятки ампер. Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм. Электрическая прочность изоляции — около 1850 В амплитудного значения при максимальном рабочем напряжении 560 В.

Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия для исполнения с индексом «1».
Минимальная наработка: порядка 1000–5000 часов.
Количество сочленений: не менее 500 циклов.
Стойкость к вибрации в диапазоне частот примерно 50–10000 Гц.
Стойкость к многократным и одиночным ударам, для серии — до 1000 метров на секунду в квадрате и выше, для одиночных ударов до 5000 метров на секунду в квадрате.
Стойкость к линейному ускорению до 2000 метров на секунду в квадрате.
Работа при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Применение

Разъём 2РМДТ30КПН24ШВ1В «5» применяется в кабельных линиях промышленного, транспортного и специального оборудования, где требуется стойкость к климатическим и механическим воздействиям. Благодаря всеклиматическому исполнению, серебряному покрытию контактов и теплостойкости до плюс 100 градусов Цельсия изделие подходит для эксплуатации на открытом воздухе, в неотапливаемых помещениях, а также в составе подвижных объектов. Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки. Резьбовая фиксация обеспечивает устойчивость соединения к вибрации и ударным нагрузкам, а конструкция с кожухом под неэкранированный кабель упрощает монтаж жгутов без дополнительного экранирования.
