Назначение соединителя

2РМДТ30КПН24ШВ1 «5» — электрический цилиндрический низкочастотный негерметичный соединитель серии 2РМДТ. Он предназначен для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе кабельных сборок и электротехнических систем, где требуется механически прочное и стабильное контактное соединение при воздействии вибрации, ударов и ускорений.

Приемка «5» подтверждает соответствие изделия установленным требованиям по данной категории приемки. Исполнение В1 обеспечивает всеклиматическое применение с теплостойкостью до 100 °C.

Расшифровка обозначения

• 2РМДТ — тип соединителя: низкочастотный цилиндрический негерметичный для длинных цепей.
• 30 — условный размер корпуса 30 мм.
• К — кабельный корпус.
• ПН — прямой патрубок для неэкранированного кабеля.
• 24 — число контактов.
• Ш — покрытие контактов серебром.
• В1 — всеклиматическое исполнение с теплостойкостью до 100 °C.
• 5 — вариант исполнения (серебро).

Особенности и технические характеристики

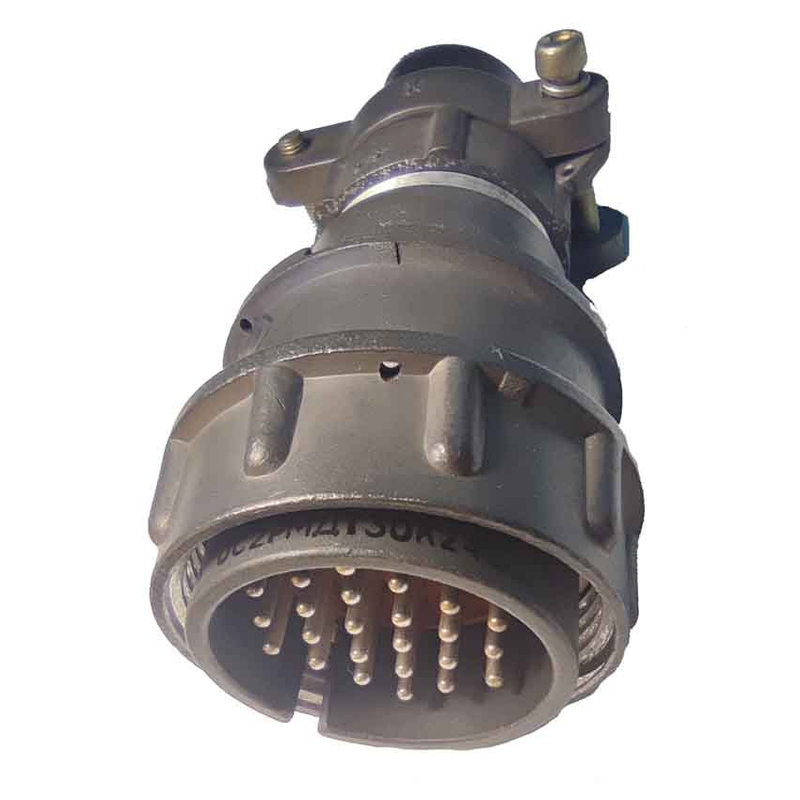

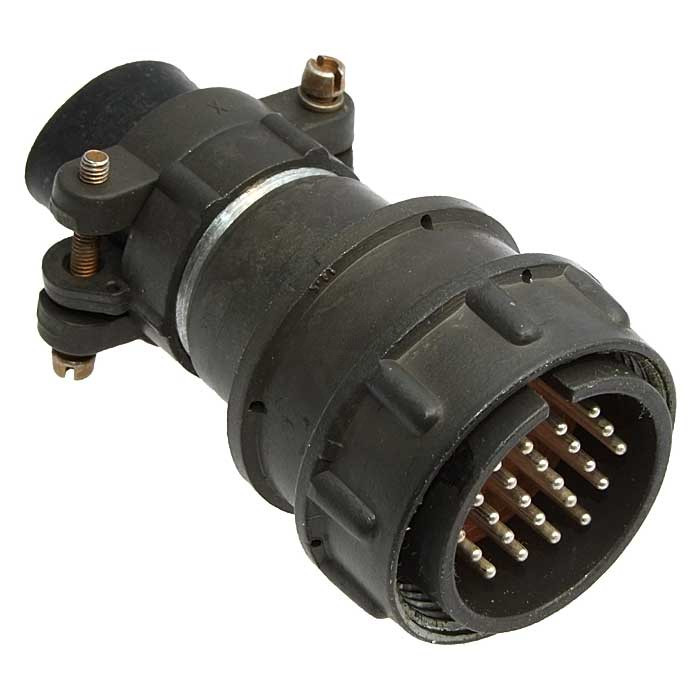

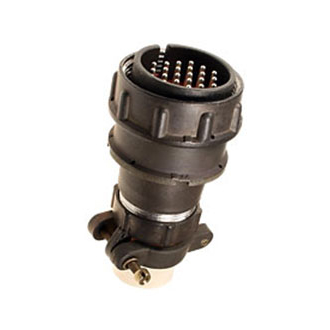

Это кабельная вилка с прямым патрубком для неэкранированного кабеля. Она имеет 24 контакта диаметром 1 мм и условный размер корпуса 30 мм. Сочленение резьбовое с одношпоночной поляризацией, что исключает неправильное соединение ответных частей.

Максимальное рабочее напряжение достигает 560 В. Токовая нагрузка на контакт — до 50 А. Сопротивление изоляции — не менее 1000 МОм. Диапазон рабочих температур — от минус 60 до плюс 100 °C. Количество сочленений-расчленений — 500. Минимальная наработка — 5000 часов. Срок сохраняемости — 25 лет. Монтаж — объемный внутренний с пайкой.

Устойчивость к внешним воздействиям

Соединитель выдерживает вибрацию в диапазоне частот от 50 до 10000 Гц при уровне 170 дБ. Он устойчив к механическим ударам до 1000 метров на секунду в квадрате многократного действия и до 5000 метров на секунду в квадрате одиночного действия. Линейное ускорение — до 2000 метров на секунду в квадрате.

Применение

Изделие применяется для коммутации электрических цепей в кабельных соединениях, где необходима стойкость к вибрационным и ударным нагрузкам. Благодаря всеклиматическому исполнению и теплостойкости до 100 °C соединитель подходит для эксплуатации в широком диапазоне условий. Серебряное покрытие контактов и вариант исполнения «5» обеспечивают стабильное электрическое сопротивление в местах соединения. Соединитель рассчитан на пайку при объемном внутреннем монтаже и на 500 циклов сочленения-расчленения.
