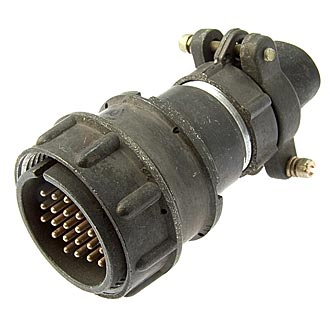

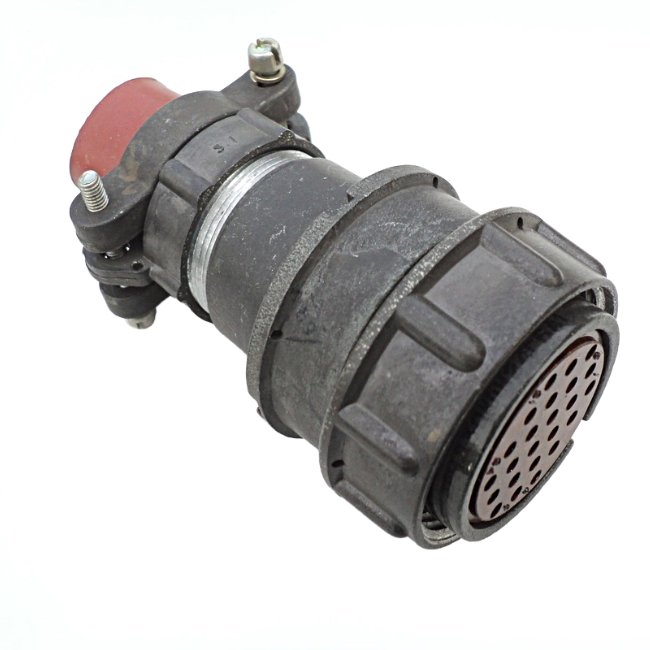

2РМД(Т)30КПН24ШВ1 «5»

Цена:

800 ₽

Технические характеристики

2РМД(Т)30КПН24ШВ1

Разъём 2РМД(Т)30КПН24ШВ1 — это низкочастотный цилиндрический электрический соединитель, относящийся к серии 2РМД/2РМДТ, рассчитанный на 24 контакта в условном размере корпуса «30».

Общие сведения

Это кабельный соединитель (обычно вилка или розетка) с резьбовым соединением корпусов и одношпоночной поляризацией, что исключает неправильную стыковку.
Предназначен для цепей постоянного и переменного тока с частотой до примерно 3 МГц, используется в промышленной и радио‑электронной аппаратуре.

Конструкция и материалы

Корпус выполняется металлическим (часто алюминиевым сплавом), а контактное поле — на основе карболитового или аналогичного компаундного основания; в разъёмах серии 2РМД(Т) контакты обычно из латуни или бронзы с покрытием серебром или золотом.
Гнёзда и штыри рассчитаны на многократные сочленения (до нескольких сотен циклов), а конструкция обеспечивает надёжный контакт и достаточную механическую прочность.

Электрические и климатические параметры

Максимальное рабочее напряжение обычно составляет порядка 500–600 В постоянного или переменного тока (точное значение зависит от конкретного исполнения и условий эксплуатации).
Сопротивление изоляции между контактами и корпусом не менее 1000 МОм в нормальных условиях, что соответствует требованиям низкочастотных соединителей.
Температурный диапазон эксплуатации обычно в пределах от −60 °C до +100 °C , срок сохраняемости — порядка 20–25 лет.

Особенности обозначения

Условная расшифровка на примере 2РМД(Т)30КПН24Ш(5)В1(В) :

2РМД(Т) — серия: низкочастотный цилиндрический разъём, Д — для кабельного исполнения, Т — обычно означает прямой патрубок (кабельный корпус).
30 — условный размер корпуса.
КПН — вид соединителя (кабельный с прямым патрубком, негерметичный).
24 — количество контактов.
Ш — тип контактного поля (штыри), В1 — конкретное исполнение контактного поля/маркировки.

Если напишете, что именно интересует точнее (макс. ток на контакт, размеры, схема контактов или совместимость с другими типами 2РМ), могу подробнее расписать под вашу задачу.

Описание

Назначение разъёма 2РМД(Т)30КПН24ШВ1 «5»

2РМД(Т)30КПН24ШВ1 «5» — низкочастотный цилиндрический электрический соединитель серии 2РМД/2РМДТ, рассчитанный на 24 контакта в условном размере корпуса «30». Изделие предназначено для коммутации цепей постоянного и переменного тока с частотой до примерно 3 МГц и применяется в промышленной и радиоэлектронной аппаратуре.

Разъём служит для электрического соединения кабельных линий с блоками, приборами и другими устройствами. Исполнение обеспечивает механическую фиксацию сочленённых частей и защиту контактного поля от случайного рассоединения при эксплуатации.

Конструкция и материалы

Корпус соединителя выполняется металлическим, часто из алюминиевого сплава. Контактное поле размещено на карболитовом или аналогичном компаундном основании. Контакты в разъёмах серии 2РМД(Т) обычно изготавливаются из латуни или бронзы с покрытием серебром или золотом.

Соединение корпусов резьбовое, поляризация одношпоночная. Такое исполнение исключает неправильную стыковку и обеспечивает надёжный контакт. Гнёзда и штыри рассчитаны на многократные сочленения — до нескольких сотен циклов, а конструкция обладает достаточной механической прочностью.

Электрические и климатические параметры

Максимальное рабочее напряжение — порядка 500–600 В постоянного или переменного тока; точное значение зависит от конкретного исполнения и условий эксплуатации.
Сопротивление изоляции между контактами и корпусом — не менее 1000 МОм в нормальных условиях.
Температурный диапазон эксплуатации — обычно от −60 °C до +100 °C.
Срок сохраняемости — порядка 20–25 лет.
Количество контактов — 24.
Условный размер корпуса — «30».

Расшифровка обозначения

Обозначение 2РМД(Т)30КПН24ШВ1 «5» читается следующим образом. 2РМД(Т) — серия низкочастотного цилиндрического разъёма; буква Д указывает на кабельное исполнение, буква Т обычно означает прямой патрубок кабельного корпуса. 30 — условный размер корпуса. КПН — вид соединителя: кабельный с прямым патрубком, негерметичный. 24 — количество контактов. Ш — тип контактного поля (штыри). В1 — конкретное исполнение контактного поля и маркировки.

Применение и приёмка

Соединитель применяется в составе кабельных сборок, стоек, пультов и блоков радиоэлектронной аппаратуры, где требуется надёжная многоконтактная коммутация при умеренных частотах. Изделие может использоваться в промышленных условиях, включая воздействие повышенных и пониженных температур в указанном диапазоне.

Поставляемое исполнение имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям приёмки для данной категории продукции. Данные о производителе, комплектации, гарантии и стране производства в предоставленной информации не указаны.
