Назначение соединителя 2РМДТ30КПН24Ш5В1В

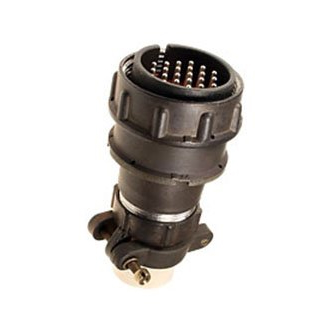

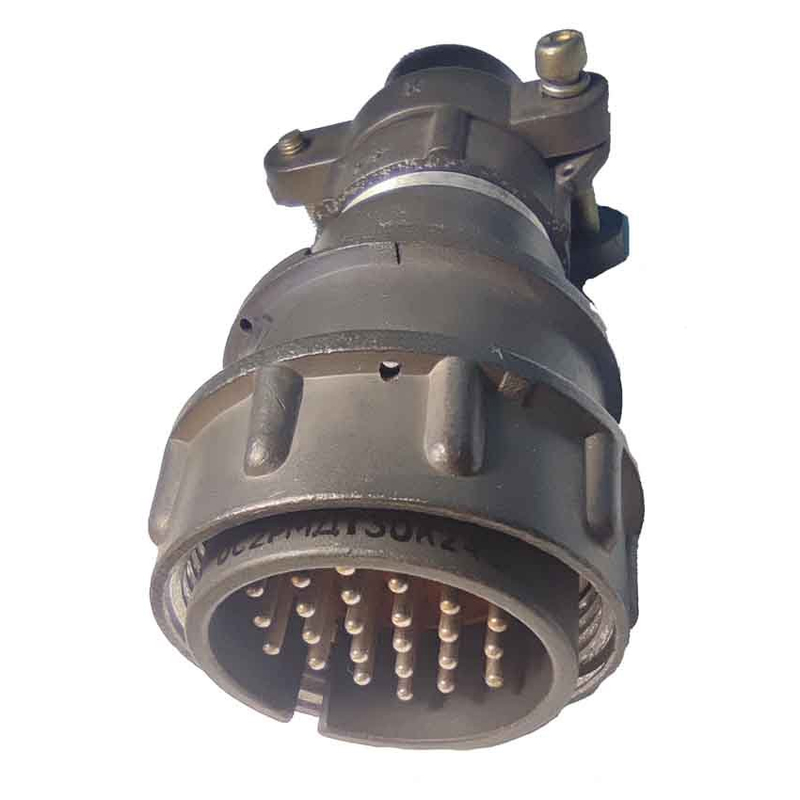

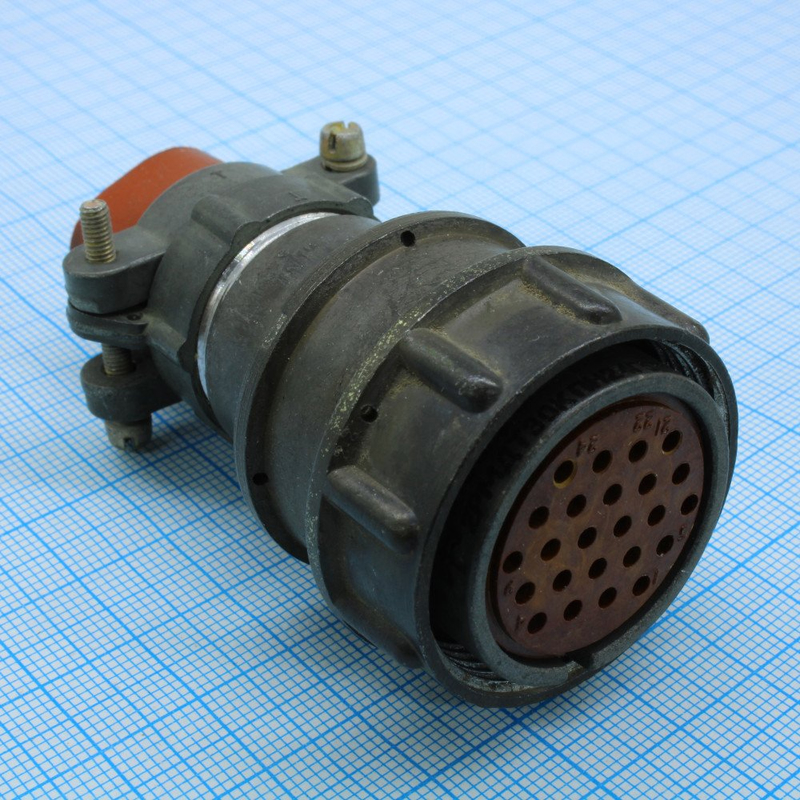

2РМДТ30КПН24Ш5В1В ― это кабельная вилка серии 2РМДТ, представляющая собой разъемный соединитель цилиндрического типа производства предприятия «ЭЛЕКОН». Изделие поставляется с отметкой «ОТК», что подтверждает приемку отделом технического контроля. Соединитель относится к низкочастотным, негерметичным, тропикоустойчивым цилиндрическим разъемам общего назначения.

Основное назначение вилки ― соединение длинных электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц в радиоэлектронной и радиотехнической аппаратуре. Кабельный корпус имеет прямой патрубок, рассчитанный на неэкранированный кабель, а сочленение с ответной розеткой (например, 2РМДТ30КПН24Г5В1В) выполняется посредством резьбовой гайки.

Подтвержденные технические особенности

Конструкция и параметры вилки соответствуют требованиям, предъявляемым к разъемам, работающим в жестких условиях эксплуатации. Ниже перечислены подтвержденные характеристики изделия.

• Количество контактов ― 24.
• Диаметр контактов ― 1,5 мм, что соответствует обозначению контактного ряда «5».
• Покрытие контактов ― серебро, обозначаемое буквой «В».
• Максимальный рабочий ток на один контакт ― до 7 А.
• Максимальное рабочее напряжение (амплитудное) ― до 560 В.
• Сопротивление контакта ― не более 2,5 мОм для контакта диаметром 1,5 мм.
• Сопротивление изоляции в нормальных условиях ― не менее 1000 МОм.
• Климатическое исполнение ― всеклиматическое, сочетание «В1», с максимальной температурой окружающей среды плюс 100 °C.
• Диапазон рабочих температур ― от минус 60 до плюс 100 °C; смена температур возможна до плюс 180 °C с учетом перегрева контактов.
• Материал корпуса ― металл, материал изолятора ― карболит.
• Минимальная наработка в режиме работы ― не менее 1000 часов при не менее чем 500 циклах сочленения и расчленения.
• Минимальный срок сохраняемости изделия до начала эксплуатации ― порядка 15 лет.

Механическая и климатическая стойкость

Разъем рассчитан на значительные вибрационные и ударные нагрузки. Линейные ускорения достигают 2000 м/с², удары с ускорением ― до 5000 м/с², а многократные удары ― до 1000 м/с². Соединитель способен работать в условиях пониженного атмосферного давления порядка 1,33 умноженное на 10 в минус десятой степени Па, что составляет примерно 10 в минус двенадцатой степени миллиметра ртутного столба.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и стойкости к экстремальным механическим воздействиям, вилка 2РМДТ30КПН24Ш5В1В применяется в радиоэлектронной и радиотехнической аппаратуре, включая авиационную и космическую технику. Способность сохранять работоспособность при пониженном атмосферном давлении позволяет использовать соединитель в составе бортовых систем, где предъявляются повышенные требования к надежности электрических соединений.

Изделие предназначено для эксплуатации в составе кабельных сборок с неэкранированным кабелем и сочленяется с ответными розетками соответствующего типоразмера. Отметка «ОТК» подтверждает заводскую приемку, а поставка осуществляется в заводской упаковке. Год выпуска ― 2023.
