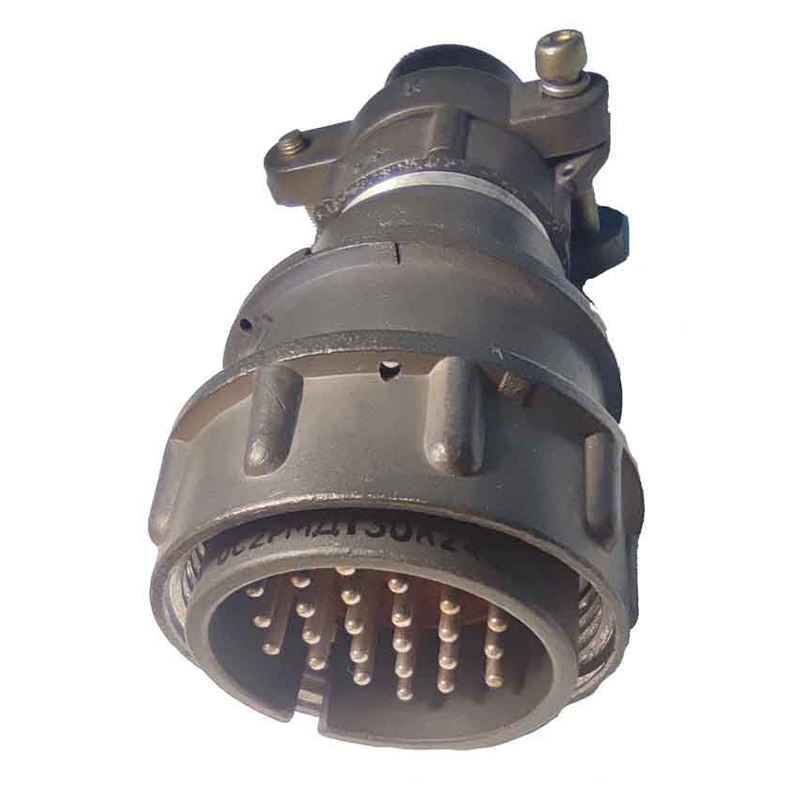

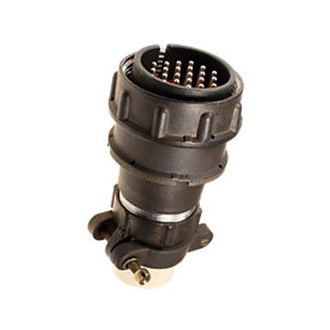

2РМДТ30КПН24Ш5В1В «5» Элекон — это цилиндрический низкочастотный негерметичный разъем общего назначения, выпускаемый под брэндом «Элекон» по ТУ и применяемый в радио‑ и радиотехнической аппаратуре для соединения длинных электрических цепей. Соединитель выполнен в виде вилки с резьбовым соединением и всеклиматическим (тропико‑ и влагостойким) исполнением.

• 2РМДТ — серия цилиндрических низкочастотных негерметичных разъемов.

• 30 — условный размер корпуса (диаметр посадочного места около 30 мм).

• К — корпус кабельного исполнения.

• П — прямой патрубок (для прямого ввода кабеля).

• Н — гайка патрубка для неэкранированного кабеля (без экрана).

• 24 — количество контактов (24 контакта).

• Ш — вилка (часть соединителя).

• 5 — сочетание контактов диаметром 1,5 мм.

• В — покрытие контактов серебром.

• 1 — максимально допустимая температура окружающей среды до +100 °С.

• В — всеклиматическое исполнение (работа в широком диапазоне температур и влажности).

• Максимальное рабочее напряжение (амплитудное значение) — до 560 В (ряд источников указывает до 700 В для серии 2РМДТ).

• Максимальная токовая нагрузка на один контакт — до 7 А.

• Сопротивление контакта (диаметр 1,5 мм) — не более 2,5 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

• Диапазон рабочих температур окружающей среды — от –60 °C до +100 °C.

• Смена температур — до +150 °C (отдельные документы указывают до +180 °C в части циклов).

• Относительная влажность при +25 °C — до 98%.

• Конструкция рассчитана на вибрацию (до 490 м/с², 50 g), одиночные удары до 5000 м/с², многократные удары до 1000 м/с² и линейные перегрузки до 2000 м/с².

• Корпус и патрубок — кабельные, прямой патрубок рассчитан на монтаж неэкранированного кабеля без экранирующей оплетки.

• Контакты — извлекаемые, с методом монтажа на провод путем обжимки.

• Разъем используется как изделие общего назначения в РЭА для соединения длинных линий, в том числе в достаточно жёстких климатических и вибрационных условиях (в том числе «всеклиматическое» и тропико‑устойчивое исполнение).
