Назначение соединителя

2РМДТ30КПН24Ш5В1В «5» — кабельная вилка из серии цилиндрических низкочастотных негерметичных соединителей 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе кабельных сборок, приборов и блоков промышленной и специальной электроники.

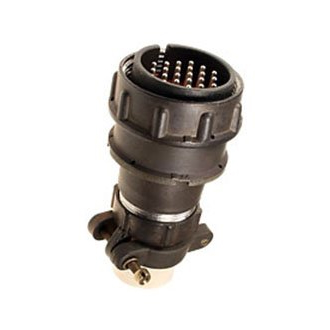

Конструкция выполнена в виде вилки с кабельным корпусом и прямым патрубком. Диаметр посадочного отверстия составляет 30 мм, число контактов — 24, диаметр каждого контакта — 1 мм. Сочленение с ответной частью резьбовое, что обеспечивает надёжную фиксацию разъёма при механических нагрузках.

Исполнение «5» соответствует приёмке «5», а год выпуска указан в диапазоне 90–92. Изделие относится к категории 2РМД.

Электрические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 560 В. Токовая нагрузка достигает 7 А на контакт, суммарно по всем контактам — до 140 А. Сопротивление изоляции составляет не менее 1000–5000 МОм, электрическая прочность — до 1850 В при рабочем напряжении 560 В. Ёмкость между контактами не превышает 6 пФ.

• Максимальное рабочее напряжение: до 560 В.
• Ток на контакт: до 7 А, суммарно до 140 А.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Электрическая прочность: до 1850 В.
• Ёмкость между контактами: не более 6 пФ.

Условия эксплуатации и стойкость к воздействиям

Разъём относится к тропико- и всеклиматическому исполнению В. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия с возможностью кратковременного воздействия до плюс 150 градусов Цельсия. Срок сохраняемости изделия — 25 лет, минимальная наработка — 5000 часов, количество циклов сочленения-расчленения — 500.

Вилка выдерживает вибрацию в диапазоне 1–1000 Гц с ускорением до 490 метров на секунду в квадрате, многократные удары с ускорением до 1000 метров на секунду в квадрате и одиночные удары с ускорением до 5000 метров на секунду в квадрате. Линейные нагрузки допускаются до 2000 метров на секунду в квадрате.

Монтаж и применение

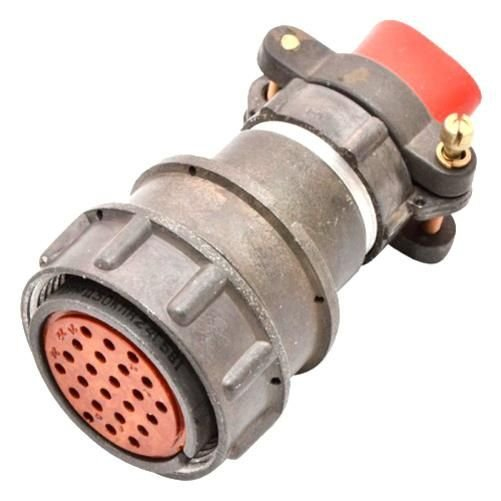

Метод монтажа — пайка или обжимка. Контакты извлекаемые, с серебряным или золотым покрытием, что упрощает ремонт и замену отдельных цепей. Внешне вилка представляет собой серый цилиндрический разъём с красными вставками.

Типичная область применения — военная и промышленная электроника, кабельные соединения приборов и блоков, работающих в жёстких климатических и механических условиях. Перед установкой следует убедиться в соответствии типа ответной части и схемы распайки конкретной задаче.
