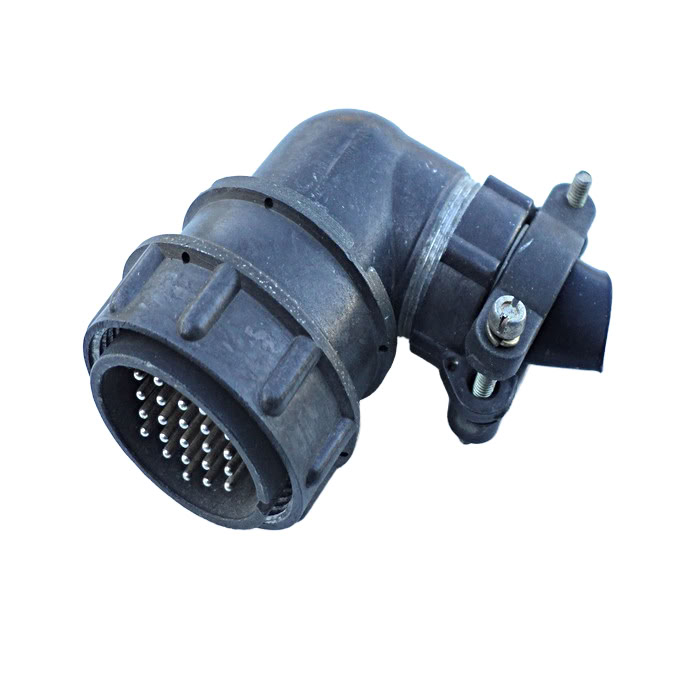

2РМД(Т)30КПН24ГВ1 «5»

Цена:

800 ₽

Технические характеристики

2РМД(Т)30КПН24ГВ1

2РМД(Т)30КПН24ГВ1 — это цилиндрический низкочастотный электрический разъём (розетка кабельная), предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМД/2РМДТ (тропикоустойчивые негерметичные соединители общего назначения) с резьбовым соединением и прямым патрубком для неэкранированного кабеля.

Основные характеристики

Количество контактов: 24 шт. (диаметром обычно 2 мм).
Максимальное рабочее напряжение: 560 В.
Максимальный ток на контакт: до 7 А.
Рабочая температура: от -60 до +100 °С (смена температур до +150 °С).

Надёжность и условия эксплуатации

Разъём выдерживает вибрацию (1–1000 Гц, до 50g), механические удары (до 500g одиночные, 100g многократные), повышенную влажность (98% при +40 °С) и пониженное давление (до 10^{-12} Па). Сопротивление изоляции — не менее 1000 МОм, ресурс — 500 сочленений/расчленений и наработка 5000 часов.

Расшифровка обозначения

2РМД(Т) — тип; 30 — условный размер корпуса; К — кабельный; ПН — прямой патрубок; 24 — число контактов; Г — гайка; В1 — покрытие контактов (серебро/золото, до 100 °С).

Описание

Назначение разъёма 2РМД(Т)30КПН24ГВ1

2РМД(Т)30КПН24ГВ1 — это цилиндрический низкочастотный электрический разъём, выполненный в виде кабельной розетки. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Разъём относится к серии 2РМД и 2РМДТ — тропикоустойчивых негерметичных соединителей общего назначения с резьбовым соединением и прямым патрубком для неэкранированного кабеля.

Данная модель востребована в составе бортовой, наземной и стационарной аппаратуры, где требуется устойчивость к внешним воздействиям и стабильный электрический контакт при интенсивной эксплуатации.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения разъёма.

Количество контактов: 24 штуки, диаметр контакта обычно составляет 2 миллиметра.
Максимальное рабочее напряжение: 560 вольт.
Максимальный ток на контакт: до 7 ампер.
Рабочая температура: от минус 60 до плюс 100 градусов Цельсия, допускается смена температур до плюс 150 градусов Цельсия.
Сопротивление изоляции: не менее 1000 мегаом.
Ресурс: 500 сочленений и расчленений, наработка 5000 часов.
Приемка: «5».

Условия эксплуатации и надёжность

Разъём выдерживает вибрацию в диапазоне от 1 до 1000 герц с ускорением до 50g, механические удары до 500g одиночные и до 100g многократные. Изделие сохраняет работоспособность при повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия, а также при пониженном давлении вплоть до 10 в минус 12 степени паскаля. Такие показатели подтверждают пригодность разъёма для тяжёлых условий эксплуатации, включая тропический климат и высотные применения.

Расшифровка обозначения

Маркировка 2РМД(Т)30КПН24ГВ1 содержит полную информацию об исполнении изделия.

2РМД(Т) — тип разъёма, тропикоустойчивое исполнение.
30 — условный размер корпуса.
К — кабельное исполнение.
ПН — прямой патрубок для неэкранированного кабеля.
24 — число контактов.
Г — наличие гайки.
В1 — покрытие контактов, серебро или золото, применяемое при температуре до 100 градусов Цельсия.

Применение

Разъём 2РМД(Т)30КПН24ГВ1 применяется для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая устройства, работающие в условиях вибрации, ударных нагрузок, повышенной влажности и пониженного давления. Благодаря 24 контактам, рабочему напряжению до 560 вольт и току до 7 ампер на контакт, изделие подходит для многожильных кабельных соединений в составе ответственных электротехнических и электронных систем.
