Назначение

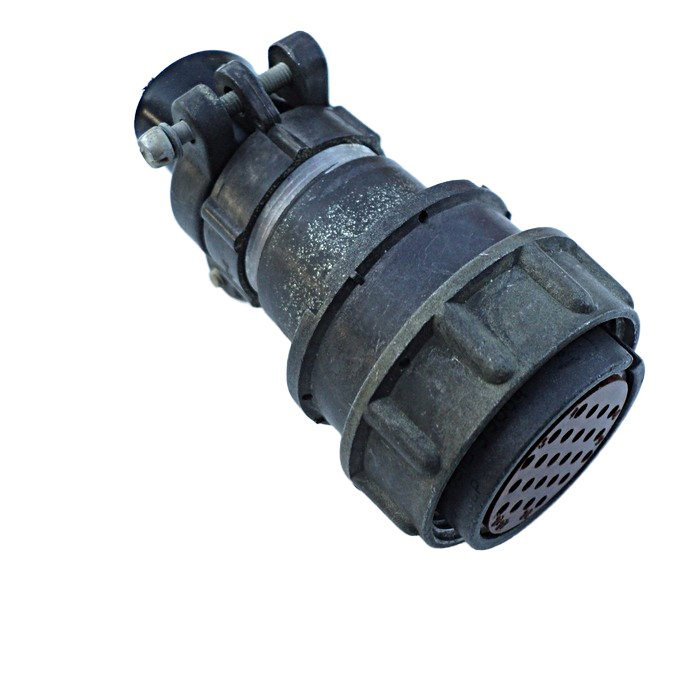

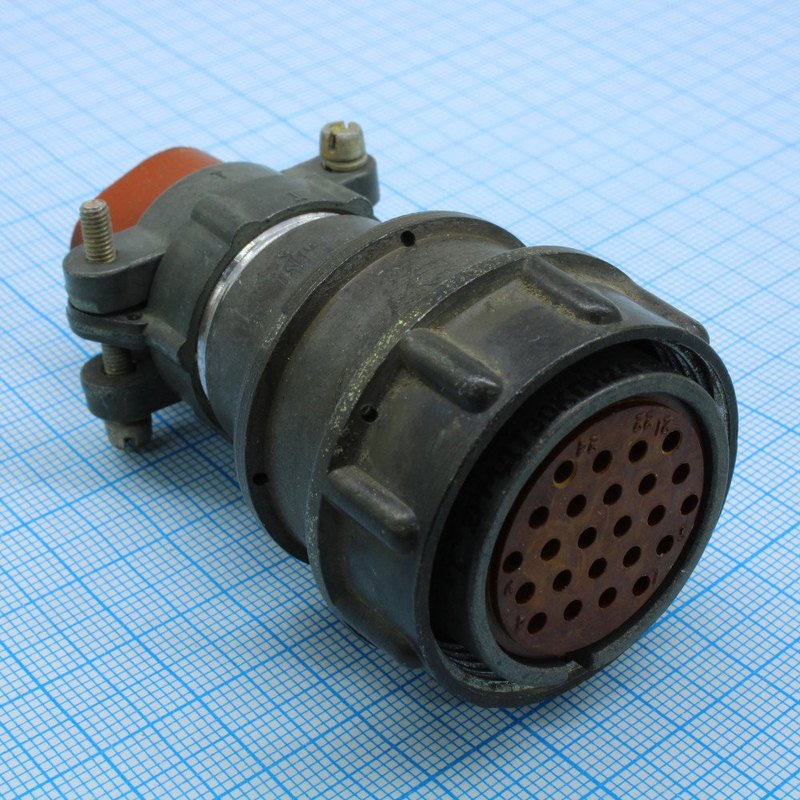

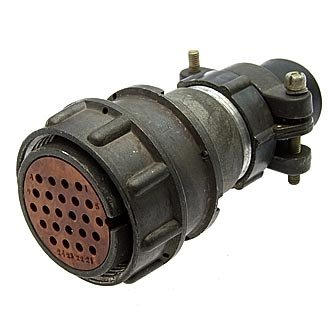

2РМДТ30КПН24Г5В1В «ОС» — кабельная розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной аппаратуре. Розетка применяется во внутренних узлах аппаратуры специального и общего назначения и имеет резьбовую фиксацию сочленения.

Электрические характеристики

Соединитель оснащён 24 контактами диаметром 1,5 мм. Максимальное рабочее напряжение составляет до 560 В, токовая нагрузка — до 7 А на контакт при общей нагрузке до 140–168 А. Сопротивление контакта не превышает 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм. Ресурс работы по количеству сочленений-расчленений достигает 500 циклов.

Конструктивные и климатические особенности

Исполнение корпуса — кабельное, с прямым патрубком. Посадочный диаметр составляет 30 мм. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 обеспечивает эксплуатацию в широком диапазоне условий:

• температура окружающей среды от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, кратковременные смены температуры — до плюс 180 градусов Цельсия;
• пониженное атмосферное давление до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля;
• повышенная влажность до 98 процентов при температуре плюс 40 градусов Цельсия.

Механическая стойкость

Розетка выдерживает воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 1000 метров на секунду в квадрате, многократные удары с ускорением до 1000 метров на секунду в квадрате и одиночные удары с ускорением до 5000 метров на секунду в квадрате. Допустимое линейное ускорение — 2000 метров на секунду в квадрате. Минимальная наработка изделия составляет 1000 часов, срок сохраняемости — от 15 до 25 лет.

Приёмка и применение

Товар имеет приёмку «ОС» (осмотр) и выпущен в 1992 году. Изделие поставляется по техническим условиям ГЕ0.364.126 или аналогичным. Розетка применяется в составе соединителей серии 2РМД, устанавливаемых в кабельных линиях радиоэлектронной аппаратуры, где требуется надёжное резьбовое сочленение и стойкость к вибрационным и климатическим нагрузкам.
