Назначение и область применения

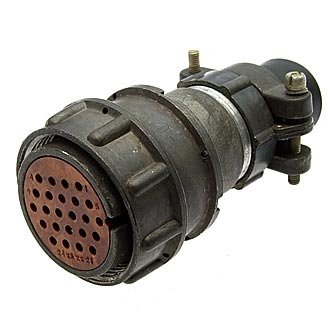

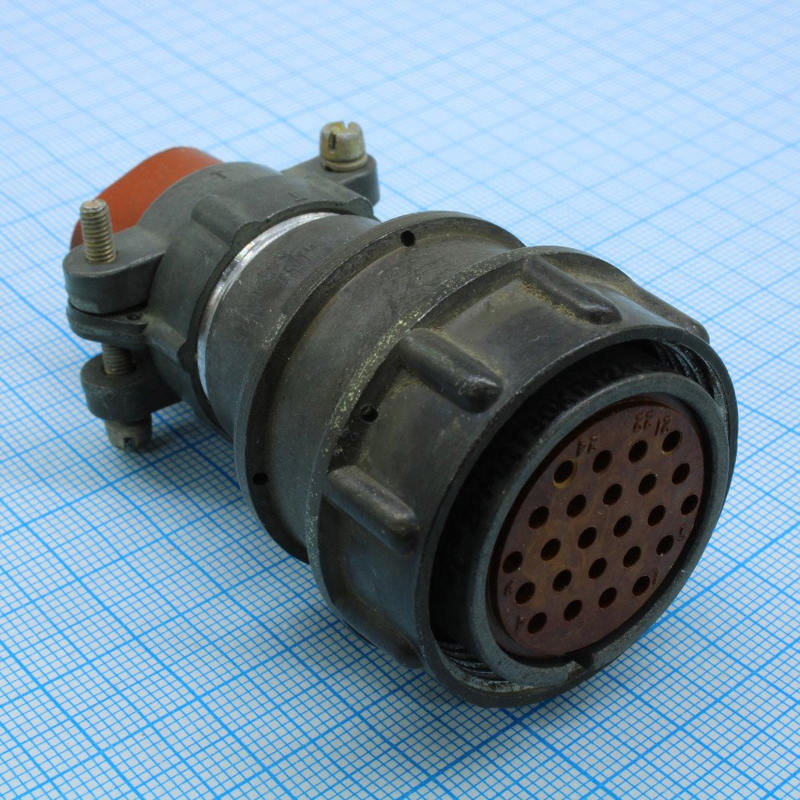

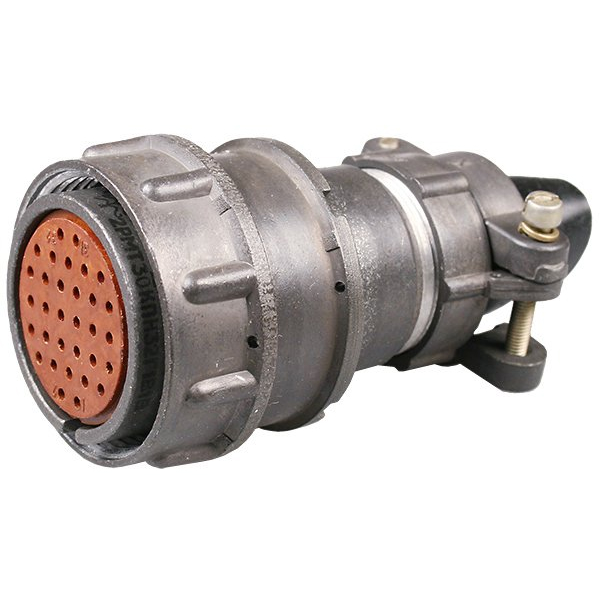

Разъем 2РМДТ30КПН24Г5В1В производства АО «Завод Элекон» (Казань) представляет собой цилиндрический низкочастотный кабельный соединитель общего применения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной, радиотехнической и промышленной аппаратуре. Допустимая рабочая частота передаваемого сигнала — до 3 МГц.

Разъем выполняется в негерметичном исполнении и рассчитан на эксплуатацию в условиях умеренного и всеклиматического климата. Такой набор свойств делает его применимым в составе кабельных сборок, приборных стоек, пультов управления и другого оборудования, где требуется надёжное разъёмное соединение при повышенных механических и климатических нагрузках.

Конструкция и механические особенности

Изделие относится к типу 2РМДТ и выполнено в виде кабельной розетки с прямым патрубком; наличие прямого патрубка отражено в маркировке буквой «П». Соединение частей разъёма — резьбовое, что обеспечивает устойчивость к вибрациям и самоотвинчиванию при эксплуатации.

• Условный размер корпуса — 30.
• Количество контактов — 24.
• Диаметр контактов — 1,5 мм.
• Конструкция рассчитана на многократные сочленения и расчленения — не менее 500 циклов.

Резьбовое сочленение в сочетании с прямым патрубком упрощает монтаж кабеля и обеспечивает стабильное положение разъёма в составе жгута или кабельной сборки.

Электрические характеристики

Разъём допускает работу при напряжении не более 560 В постоянного и переменного тока. Токовые возможности определяются как на уровне отдельного контакта, так и суммарно по всему соединителю.

• Максимальный рабочий ток на один контакт — до 7 А.
• Суммарный ток на весь разъём — до 140 А.
• Сопротивление контакта — не более 0,002–0,003 Ом.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Указанные параметры обеспечивают стабильность передачи сигнала и питания в цепях низкой частоты при соблюдении штатных режимов работы.

Климатические и механические условия эксплуатации

Разъём относится к классу теплостойкости 1 (до 100 °C) и сохраняет работоспособность в диапазоне температур окружающей среды примерно от минус 60 °C до плюс 100 °C.

Изделие выдерживает повышенные механические воздействия: вибрации с частотой до нескольких тысяч герц, ударные ускорения до сотен единиц g, многократные удары, а также акустические шумы повышенного уровня. Это позволяет применять его в аппаратуре, работающей в жёстких условиях транспортировки и эксплуатации.

Маркировка и приёмка

Обозначение «Элекон» указывает на производителя — АО «Завод Элекон», город Казань. Приёмка «1» означает, что изделие прошло полный контроль качества на предприятии-изготовителе и соответствует техническим условиям, в частности АШДК.434410.062ТУ для данной позиции.

Год выпуска — 2016. Артикул позиции — 81105, категория — 2РМД.

Комплектация и краткое резюме

1. Разъём 2РМДТ30КПН24Г5В1В — 1 шт.
2. Приёмка «1», год выпуска 2016.
3. Применение: коммутация цепей постоянного и переменного тока частотой до 3 МГц.

Изделие сочетает повышенную механическую прочность, широкий температурный диапазон и высокие показатели изоляции, что делает его пригодным для ответственных кабельных соединений в промышленной и радиотехнической аппаратуре.
