Назначение разъема 2РМДТ30КПН24Г5В1В

2РМДТ30КПН24Г5В1В — это кабельная розетка производства компании «Элекон», входящая в серию цилиндрических разъемов 2РМДТ с условным размером корпуса 30 миллиметров. Изделие предназначено для негерметичного подключения электрических цепей постоянного и переменного тока с частотой до 3 мегагерц. Разъем применяется там, где требуется надежное и многократно разъемное соединение кабеля с оборудованием в жестких условиях эксплуатации. Кабельная розетка с прямым патрубком рассчитана на подключение неэкранированного кабеля и является ответной частью для соответствующих вилок серии 2РМДТ.

Подтвержденные технические характеристики

Электрические параметры разъема обеспечивают работу в цепях с высокими нагрузками. Ниже приведены основные значения, заявленные для данной модели.

• Количество контактов — 24, диаметр каждого контакта составляет 1,5 миллиметра.
• Максимальное рабочее напряжение — 560 вольт.
• Токовая нагрузка на один контакт — до 7 ампер.
• Сопротивление изоляции — не менее 5000 мегаом.
• Электрическая прочность изоляции — 2300 вольт.
• Рабочий диапазон частот — до 3 мегагерц.

Указанные параметры подтверждают пригодность разъема для силовых и сигнальных линий, где важны стабильность контакта и стойкость к электрическим перегрузкам.

Климатическое исполнение и условия эксплуатации

Разъем выполнен во всеклиматическом исполнении В согласно ГОСТ 15150-69, что позволяет использовать его в различных климатических зонах. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате, механические удары и пониженное атмосферное давление вплоть до 133,32 на 10 в минус двенадцатой степени паскаля.

Ресурсные показатели также подтверждены: минимальная наработка составляет 5000 часов, количество циклов сочленения и расчленения — 500, а срок хранения достигает 25 лет. Эти данные говорят о высокой долговечности и пригодности разъема для ответственных применений.

Конструкция и комплектация

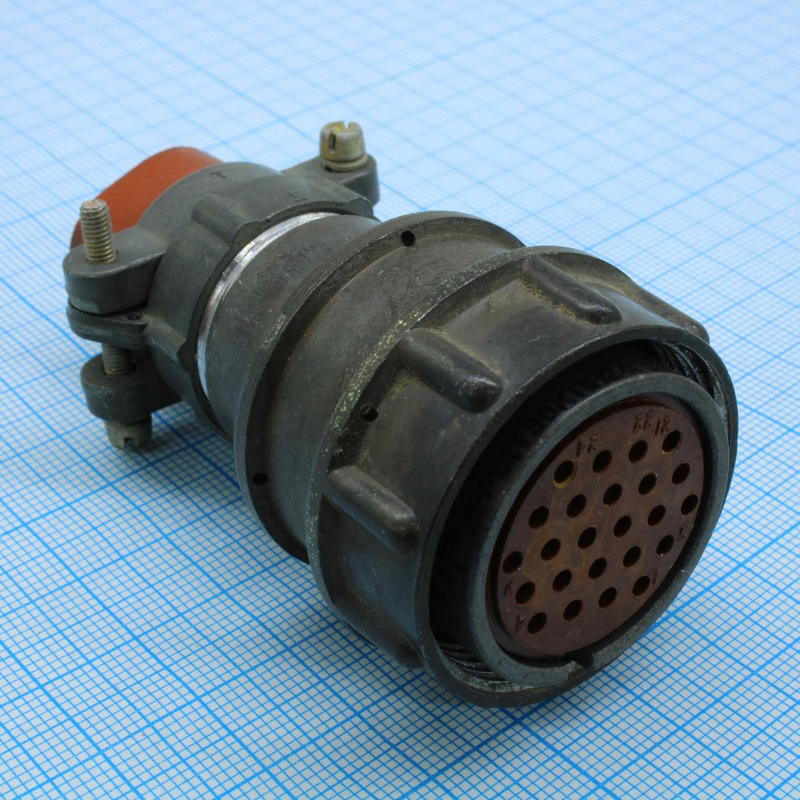

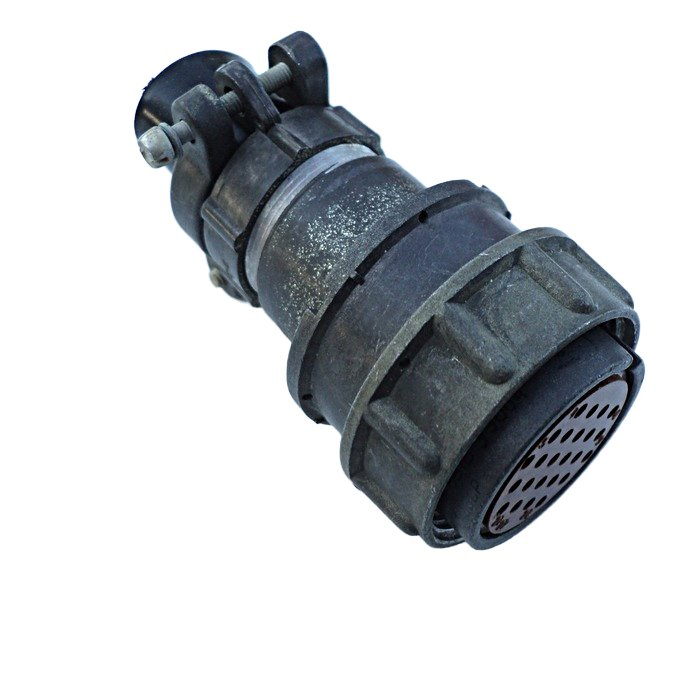

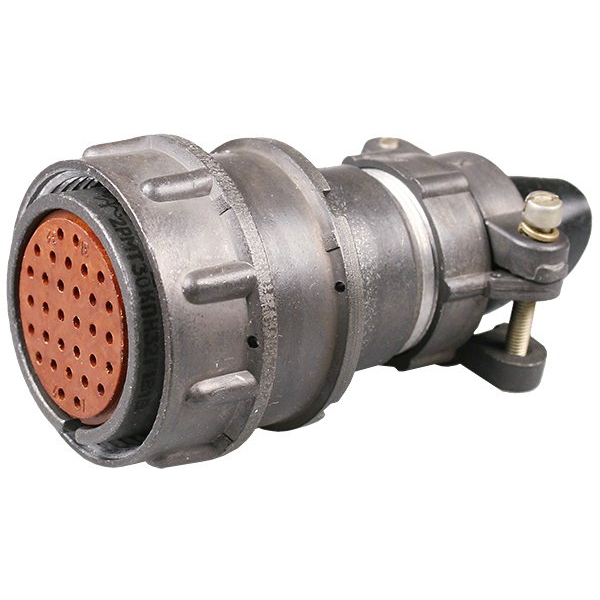

Корпус кабельной розетки изготовлен из карболита с металлическими элементами, теплостойкость корпуса составляет 100 градусов Цельсия. Прямой патрубок предназначен для неэкранированного кабеля. Масса изделия в зависимости от модификации составляет от 46 до 114 граммов. Типичный внешний вид разъема включает серый корпус с красными вставками.

Применение

Благодаря сочетанию высоких электрических и климатических характеристик, 2РМДТ30КПН24Г5В1В применяется в промышленном оборудовании, системах управления, измерительной технике и других устройствах, где необходимы надежные цилиндрические разъемы с большим числом контактов. Артикул изделия — 80272. Производитель — «Элекон». Товар относится к категории 2РМД.
