Назначение разъема 2РМДТ30КПН24Г5В1В

2РМДТ30КПН24Г5В1В — это кабельная розетка цилиндрического низкочастотного разъема серии 2РМДТ производства компании Элекон. Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Розетка применяется в составе разъемных соединений, где требуется стабильная передача электрического сигнала и устойчивость к воздействию внешних факторов.

Модель относится к негерметичным прямым розеткам с патрубком для кабельного монтажа. Такое исполнение позволяет закреплять кабель непосредственно на корпусе разъема и обеспечивает удобство монтажа в составе кабельных сборок и жгутов.

Подтвержденные технические особенности

Конструкция разъема рассчитана на эксплуатацию в жестких условиях. Ниже перечислены заявленные характеристики изделия.

• Количество контактов — 24.
• Диаметр контактов — 1,5 мм.
• Покрытие контактов — серебро.
• Токовая нагрузка — до 15 А на один контакт.
• Суммарная токовая нагрузка — до 360 А.
• Рабочее напряжение — до 560 В.
• Материал корпуса — карболит.
• Максимальная температура корпуса — до 100 градусов Цельсия.
• Стойкость к линейному ускорению — до 200 g.
• Диапазон рабочих температур — от минус 60 до плюс 180 градусов Цельсия.
• Частотный диапазон передаваемых цепей — до 3 МГц.

Исполнение В1В соответствует всеклиматическому варианту, а индекс Г5 указывает на повышенную температурную стойкость. Совокупность этих признаков определяет область применения разъема.

Конструкция и внешний вид

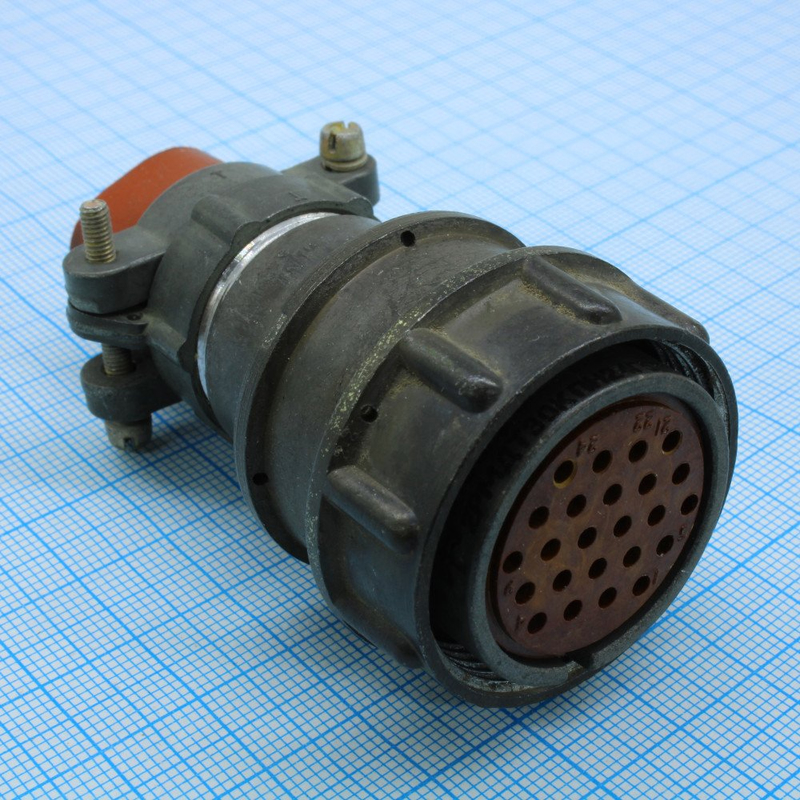

Корпус розетки выполнен из карболита и имеет цилиндрическую форму серого цвета. Внутри корпуса расположены 24 контакта с серебряным покрытием, а также предусмотрены крепежные элементы, обеспечивающие фиксацию ответной части. Прямая компоновка без углового перехода упрощает подключение кабеля с торца.

Патрубок для кабельного монтажа служит для ввода и закрепления кабеля, что снижает механическую нагрузку на контактную группу при вибрациях и перемещениях жгута. Негерметичное исполнение означает, что изделие не предназначено для работы при прямом воздействии влаги под давлением или в условиях полного погружения.

Области применения

Разъемы серии 2РМДТ востребованы там, где требуется прочное и устойчивое к вибрациям соединение. К типовым областям применения относятся:

1. Промышленная электроника и силовые цепи постоянного и переменного тока.
2. Авиационная техника и бортовые системы.
3. Приборы и оборудование, работающие при широком перепаде температур.
4. Кабельные сборки и жгуты, подвергающиеся ускорениям и механическим воздействиям.

Благодаря току до 15 А на контакт и рабочему напряжению до 560 В розетка подходит для цепей питания и управления. Диапазон температур от минус 60 до плюс 180 градусов Цельсия позволяет эксплуатировать изделие в неотапливаемых и нагреваемых отсеках, а стойкость к линейному ускорению до 200 g — в условиях интенсивной вибрации и ударов.

Краткое резюме

2РМДТ30КПН24Г5В1В Элекон, артикул 50093, категория 2РМД, год 2017 — это негерметичная прямая кабельная розетка с 24 серебренными контактами диаметром 1,5 мм, патрубком для кабельного монтажа, всеклиматическим исполнением В1В и повышенной температурной стойкостью Г5. Изделие рассчитано на ток до 15 А на контакт, суммарный ток до 360 А, напряжение до 560 В и частоты до 3 МГц, что делает его пригодным для промышленной электроники, авиации и других ответственных применений.
