Назначение и общее описание

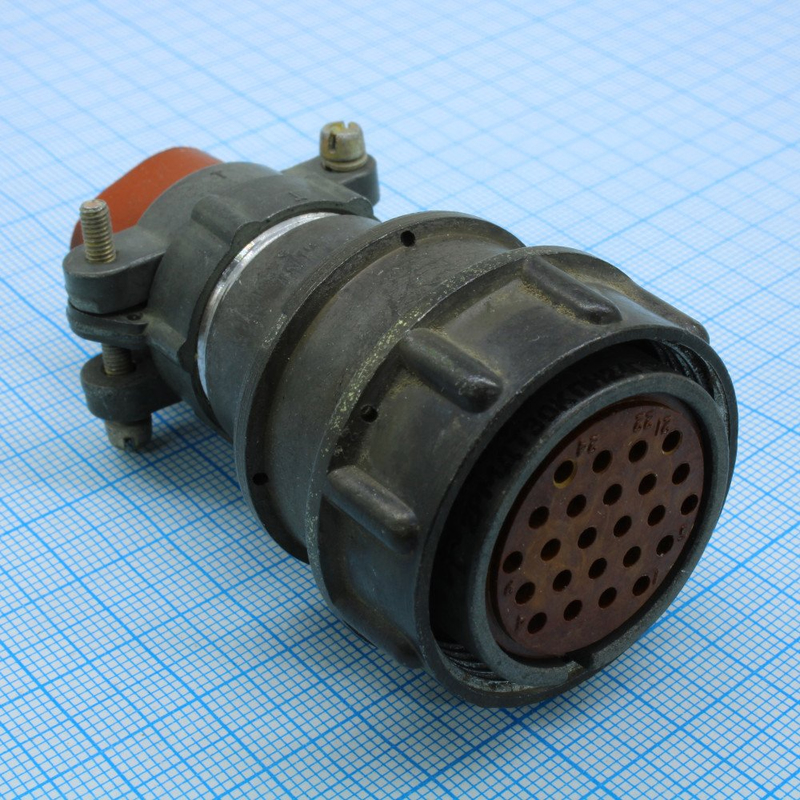

2РМДТ30КПН24Г5В1В «5» — кабельная розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для надёжного электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка относится к соединителям серии 2РМД, имеет негерметичный корпус диаметром 30 мм и применяется в цепях постоянного и переменного тока с частотой до 3 МГц. Товар поставляется с приёмкой «5»; в данных указан год выпуска — 93.

Технические характеристики

Разъём оснащён 24 контактами диаметром 1,5 мм с серебряным покрытием (обозначение Г5В). Конструкция включает прямой патрубок (П) и гайку для неэкранированного кабеля (Н).

• Количество контактов — 24, диаметр контакта — 1,5 мм.
• Покрытие контактов — серебряное (Г5В).
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на разъём — до 50 А.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Электрическая прочность — до 1850 В в нормальных условиях.
• Контакты извлекаемые, метод монтажа — обжимка или пайка.
• Сочленение резьбовое с одношпоночной поляризацией.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 °C, с кратковременным воздействием до плюс 180 °C. Допустимая влажность — до 98%, пониженное давление — до 133,32·10−12 Па.

Изделие устойчиво к вибрации в диапазоне 1–5000 Гц с ускорением до 490 м/с², а также к механическим ударам и ускорениям до 2000 м/с². Климатическое исполнение — всеклиматическое В (тропикоустойчивое).

Ресурс и надёжность

• Срок службы — 25 лет.
• Наработка — 5000 часов.
• Число циклов сочленений — 500.

Монтаж и применение

Розетка монтируется на кабель методом обжимки или пайки; контакты являются извлекаемыми, что упрощает сборку и обслуживание. Резьбовое сочленение с одношпоночной поляризацией обеспечивает правильную ориентацию и надёжную фиксацию ответной части. Корпус негерметичный, диаметр — 30 мм.

Соединитель применяется в промышленной и военной аппаратуре для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Конструкция корпуса и контактной группы рассчитана на повышенные механические и климатические нагрузки, характерные для указанных условий эксплуатации.

Комплектация и сведения о поставке

В предоставленных данных комплектация не указана. Производитель не указан. Приёмка — «5», год выпуска — 93.
