Назначение соединителя

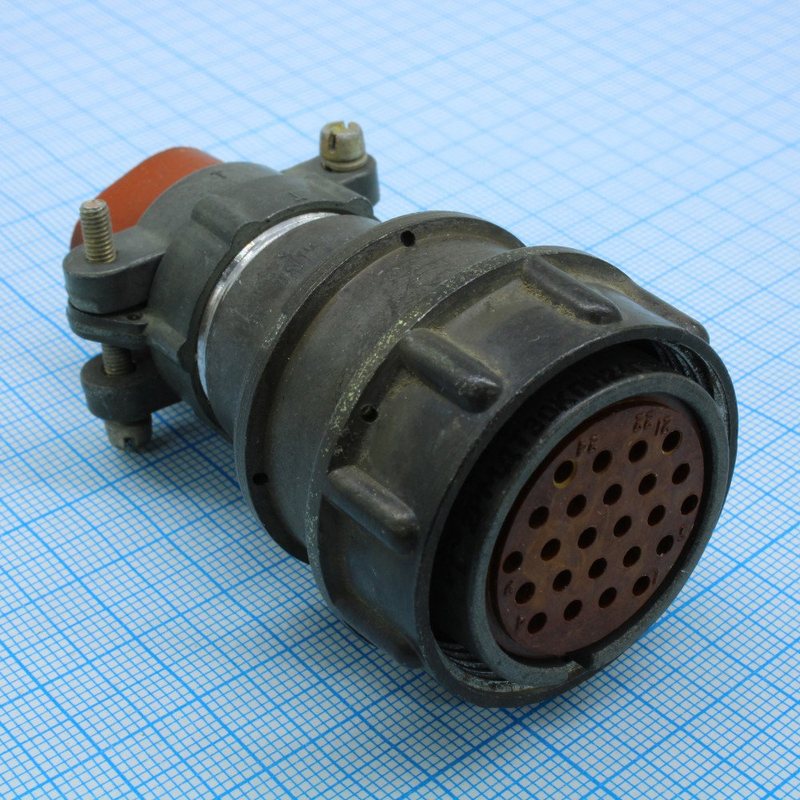

2РМДТ30КПН24Г5В1В «5» — кабельная розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для надёжного электрического соединения цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется стойкость к климатическим и механическим воздействиям. Розетка применяется в цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция представляет собой розетку с прямым патрубком для неэкранированного кабеля и резьбовой фиксацией сочленения. Такое исполнение обеспечивает устойчивое соединение при вибрационных и ударных нагрузках, характерных для промышленной и транспортной техники.

Основные технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применимость в конкретных электрических схемах.

• Диаметр посадочного отверстия — 30 мм.
• Количество контактов — 24, диаметр контакта 1,5 мм.
• Покрытие контактов — серебряное (обозначение «Г5В»).
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 7 А.
• Сопротивление изоляции — от 1000 до 5000 МОм.
• Сопротивление контактов — не более 2,5 мОм.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — от 1000 до 5000 часов.
• Срок сохраняемости — от 15 до 25 лет.

Условия эксплуатации

Соединитель выполнен в тропико- и всеклиматическом исполнении (исполнение В). Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, допускается кратковременная смена температуры до плюс 180 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Приёмка и год выпуска

В карточке товара указана приёмка «5» и год выпуска 92. Эти сведения относятся к партии поставки и позволяют идентифицировать изделие при подборе замены или проверке сопроводительной документации.

Расшифровка обозначения

Маркировка 2РМДТ30КПН24Г5В1В «5» построена по стандартной схеме серии и содержит следующие сведения.

1. 2РМДТ — серия тропикоустойчивых цилиндрических соединителей.
2. 30 — условный размер корпуса.
3. КПН — кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля.
4. 24 — число контактов.
5. Г5В1В — гнездовой ряд, контакт диаметром 1,5 мм, серебряное покрытие, теплостойкость 100 градусов Цельсия, всеклиматическое исполнение.
6. «5» — модификация изделия.

Область применения

Розетка применяется в составе кабельных сборок и приборных соединений радиоэлектронной аппаратуры, работающей в широком диапазоне температур и при повышенных механических нагрузках. Благодаря всеклиматическому исполнению и серебряному покрытию контактов изделие подходит для цепей, где важны стабильное переходное сопротивление и стойкость к коррозии. Резьбовая фиксация и прямой патрубок под неэкранированный кабель упрощают монтаж в составе жгутов и кабельных линий.
