Назначение

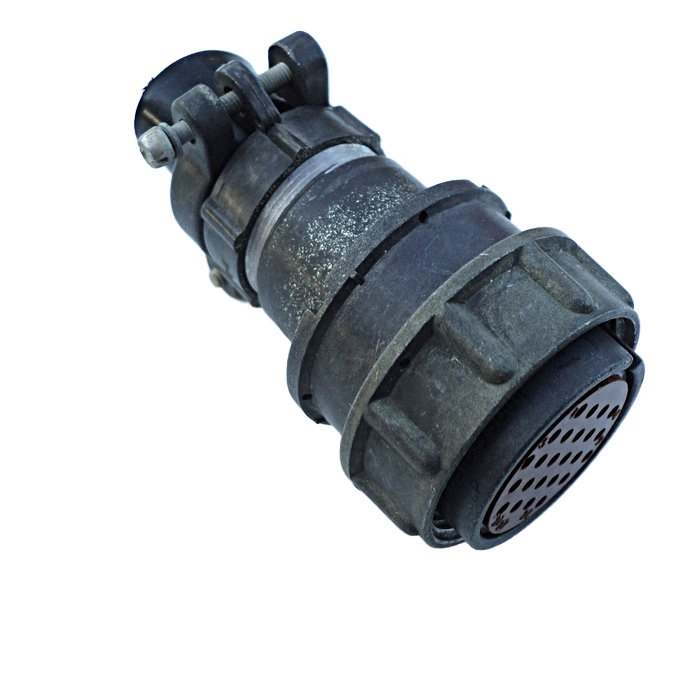

2РМДТ30КПН24Г5В1В «5» — кабельная розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре общего назначения. Розетка применяется в условиях повышенной влажности, пониженного атмосферного давления (до 133 Па) и механических нагрузок.

Расшифровка обозначения

Маркировка содержит полную информацию о конструкции и исполнении изделия:

• 2РМДТ — тропикоустойчивый тип соединителя с резьбовым сочленением.
• 30 — диаметр посадочного отверстия 30 мм.
• КПН — кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля.
• 24 — количество контактов.
• Г5В1В — розетка (Г), контакты диаметром 1,5 мм (5) с серебряным покрытием (В), теплостойкость до 100 °С (1), всеклиматическое исполнение (В).

Технические характеристики

Разъём оснащён 24 контактами диаметром 1,5 мм с серебряным покрытием. Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на разъём — до 50 А. Сопротивление изоляции составляет не менее 1000–5000 МОм, переходное сопротивление контакта — не более 2,5 мОм.

Рабочий диапазон температур — от минус 60 до плюс 100 °С, с возможностью смены в диапазоне от минус 60 до плюс 180 °С. Изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с², а также механические удары.

Ресурс розетки — до 500 циклов сочленений-расчленений, минимальная наработка составляет 1000–5000 часов, срок сохраняемости — 15–25 лет.

Применение и монтаж

Розетка используется для соединения длинных электрических цепей в аппаратуре, эксплуатируемой при повышенной влажности, низком давлении и механических нагрузках. Метод монтажа — обжимка, контакты извлекаемые, что упрощает сборку кабельных сборок и замену отдельных контактов.

Дополнительные сведения

Товар имеет приёмку «5» и год выпуска 92. Артикул — 81102, категория — 2РМД. Производитель в данных о товаре не указан. Краткое описание из каталога отсутствует.
