Назначение разъёма 2РМДТ30КПН24Г5В1В «5»

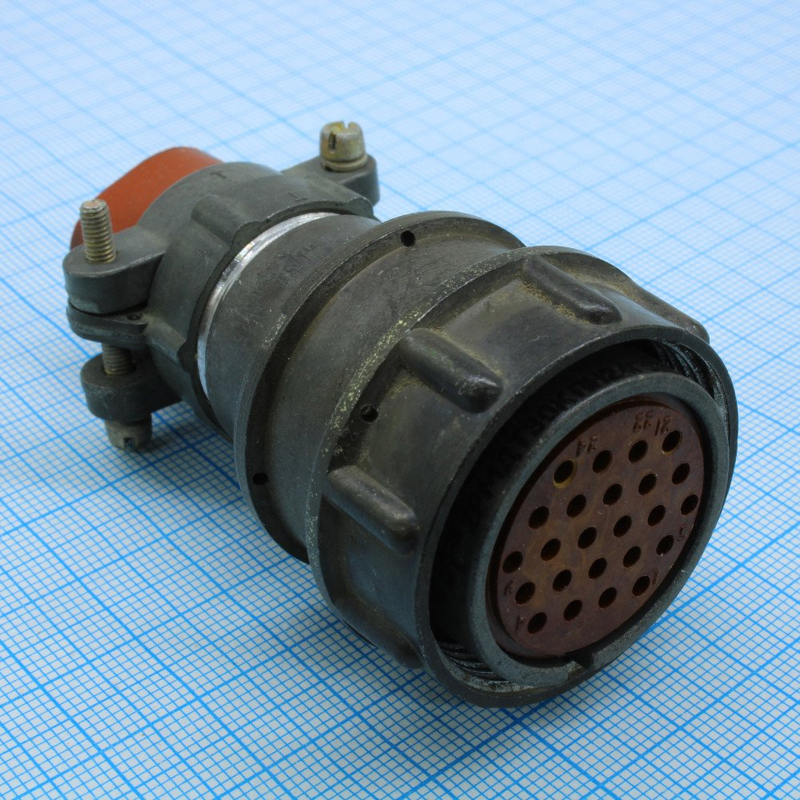

2РМДТ30КПН24Г5В1В «5» — низкочастотный цилиндрический электрический соединитель общего назначения из серии 2РМДТ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в радио- и радиотехнической аппаратуре, а также в других устройствах, где требуется надёжная кабельная коммутация при повышенных требованиях к климатической устойчивости.

Разъём относится к кабельной части — это розетка с прямым патрубком, рассчитанная на неэкранированный кабель. Благодаря тропикоустойчивому и всеклиматическому исполнению соединитель применим в аппаратуре, работающей в условиях повышенной влажности и широкого диапазона температур.

Расшифровка маркировки

Обозначение соединителя содержит сведения о его конструкции, контактной системе и условиях эксплуатации:

• 2РМДТ — тип соединителя: низкочастотный цилиндрический, негерметичный, тропикоустойчивый.
• 30 — условный размер корпуса, диаметр посадочного места около 30 мм.
• К — кабельный корпус.
• П — прямой патрубок для неэкранированного кабеля.
• Н — исполнение с гайкой для неэкранированного кабеля.
• 24 — количество контактов (штырей и гнёзд) в соединителе.
• Г — розетка (гнездовая кабельная часть).
• 5 — сочетание контактов по диаметрам, в данном случае контакты диаметром 1,5 мм.
• В — серебряное покрытие контактов.
• 1 — максимальная температура окружающей среды 100 °C.
• Второе В — всеклиматическое исполнение.

Цифра «5» в конце записи, а также указанная в характеристиках приёмка «5» относятся к приёмочным данным изделия, а не к типу разъёма. Год выпуска — 1991.

Электрические характеристики

Соединитель рассчитан на работу в цепях постоянного тока и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение составляет до 560 В.

• Рабочий ток на одиночный контакт диаметром 1,5 мм — до 7 А.
• Суммарный ток на разъём — до примерно 140 А в зависимости от режима нагрева и схемы распределения нагрузки.
• Сопротивление контакта — не более примерно 2,5 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.

Климатическое исполнение и применение

Изделие выполнено во всеклиматическом исполнении и сохраняет работоспособность при температуре окружающей среды до 100 °C. Тропикоустойчивое исполнение делает его пригодным для эксплуатации в районах с влажным и тёплым климатом.

Разъём применяется для подключения кабельных линий к блокам и приборам радиоэлектронной аппаратуры, в измерительных и связных устройствах, а также в составе промышленного оборудования, где требуется много контактная коммутация при средних токах. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при длительной эксплуатации.

Краткие сведения о товаре

• Артикул: 81101.
• Категория: 2РМД.
• Производитель: не указан.
• Приёмка: «5».
• Год выпуска: 1991.
