Назначение разъема

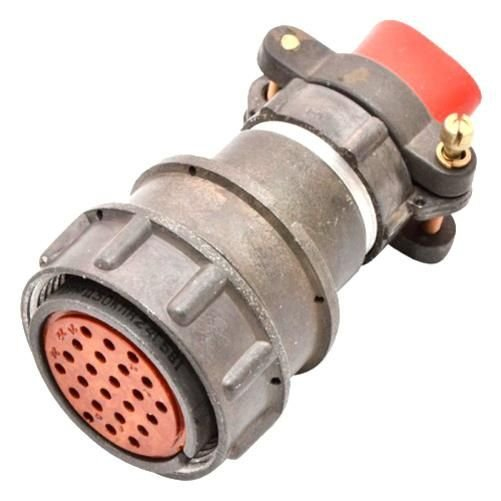

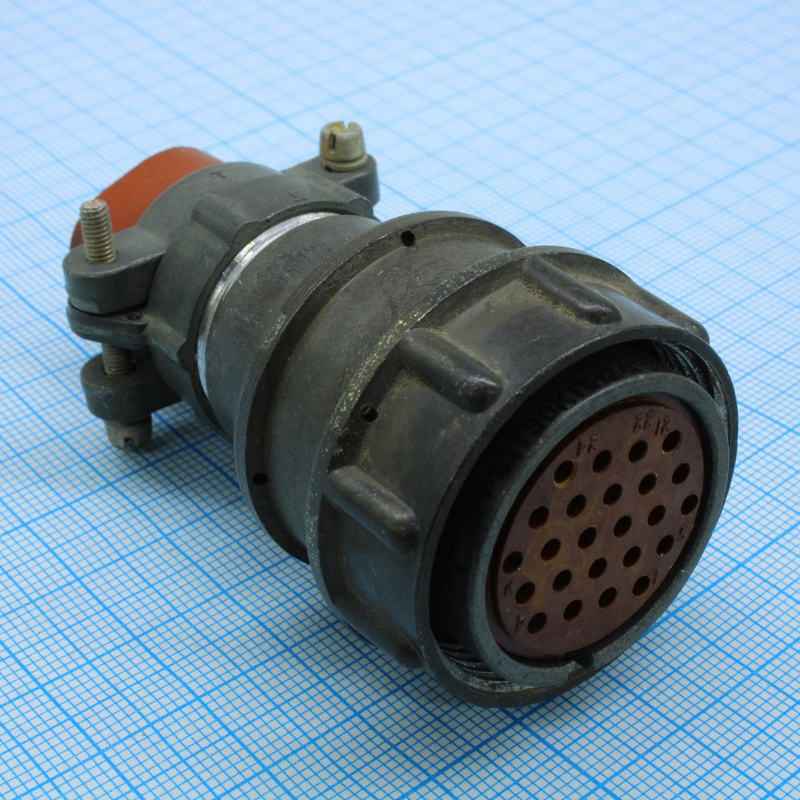

2РМДТ30КПН24Г5В1В «5» — это цилиндрический низкочастотный электрический разъем (розетка кабельная) серии 2РМДТ с прямым патрубком для неэкранированного кабеля. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Разъем применяется в цепях постоянного и переменного тока с рабочими частотами до 3 МГц.

Конструкция с резьбовой фиксацией обеспечивает надежное сочленение частей разъема и исключает самопроизвольное рассоединение при вибрационных и ударных нагрузках.

Расшифровка обозначения

Маркировка разъема содержит полную информацию о его конструкции и характеристиках:

• 2РМДТ — тип изделия: тропикоустойчивый негерметичный цилиндрический низкочастотный разъем с резьбовой фиксацией;
• 30 — диаметр посадочного отверстия 30 мм;
• КПН — исполнение корпуса: кабельный, прямой патрубок, гайка для неэкранированного кабеля;
• 24 — количество контактов;
• Г — розетка;
• 5 — сочетание контактов диаметром 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Основные технические характеристики

Разъем оснащен 24 контактами диаметром 1,5 мм с серебряным покрытием. Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт составляет до 7 А (суммарно на разъем — до 140 А в зависимости от условий эксплуатации). Сопротивление изоляции находится в пределах от 1000 до 5000 МОм, сопротивление контакта — не более 2,5 мОм.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с возможностью смены от минус 60 до плюс 180 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров в секунду в квадрате и механические удары до 2000 метров в секунду в квадрате.

Количество сочленений-расчленений составляет 500 циклов, минимальная наработка — от 5000 до 10000 часов, срок сохраняемости — от 15 до 25 лет.

Сводная таблица параметров

• Количество контактов: 24
• Диаметр контакта: 1,5 мм
• Покрытие контактов: серебро
• Максимальное рабочее напряжение: 560 В
• Токовая нагрузка на контакт: до 7 А
• Сопротивление изоляции: не менее 1000–5000 МОм
• Сопротивление контакта: не более 2,5 мОм
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия
• Исполнение: всеклиматическое

Особенности конструкции и монтажа

Корпус кабельного типа с прямым патрубком и гайкой рассчитан на подключение неэкранированного кабеля. Монтаж проводников выполняется методом обжимки или пайки. Резьбовая фиксация обеспечивает стабильность электрического соединения в условиях повышенных механических нагрузок.

Разъем относится к негерметичным изделиям тропикоустойчивого исполнения, что позволяет применять его в аппаратуре, эксплуатируемой в различных климатических зонах. Приемка изделия — «5», год выпуска — 90.

Область применения

Разъем применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения для соединения электрических цепей постоянного и переменного тока. Благодаря широкому температурному диапазону, стойкости к вибрации и ударам изделие подходит для использования в составе оборудования, работающего в жестких условиях эксплуатации.
