Назначение соединителя

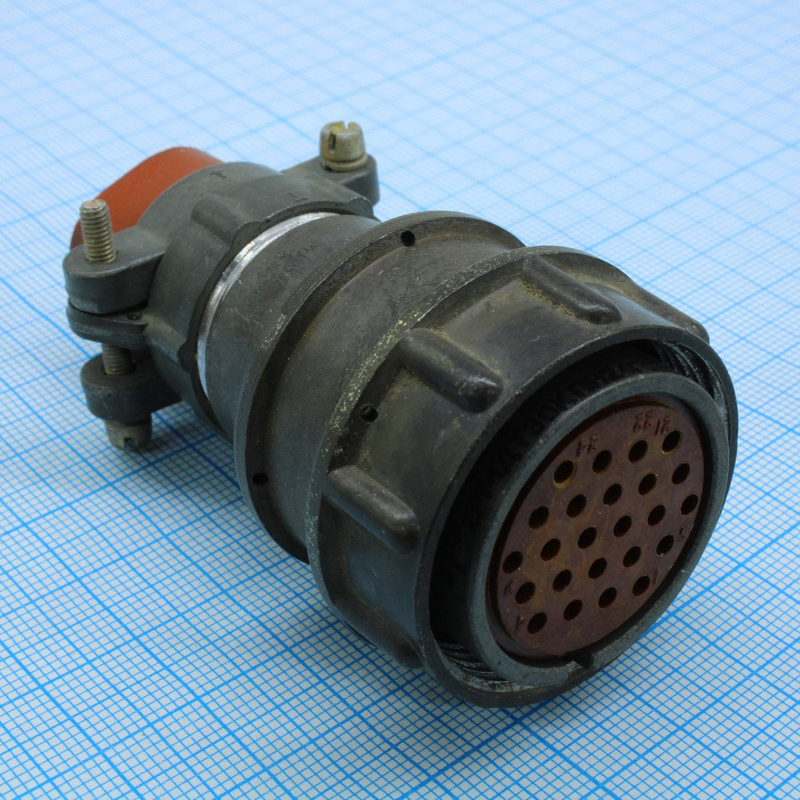

Кабельная розетка 2РМДТ30КПН24Г5В1В «5» (артикул 81099) — это цилиндрический низкочастотный электрический соединитель серии 2РМД, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется для подключения кабельных линий к приборам, блокам и устройствам, где требуется надёжное разъёмное соединение с резьбовой фиксацией и защитой от механических воздействий.

Модель оснащена прямым патрубком для неэкранированного кабеля, имеет обжимной монтаж контактов и относится к негерметичным тропикоустойчивым разъёмам. Всеклиматическое исполнение В определяет область применения — эксплуатация в различных климатических зонах, включая районы с повышенной влажностью и температурными перепадами.

Подтверждённые технические характеристики

Конструкция розетки рассчитана на 24 контакта диаметром 1,5 мм с серебряным покрытием (исполнение Г5В). Ниже приведены основные параметры, установленные для данного исполнения:

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на одиночный контакт — до 7 А, суммарная нагрузка на разъём — до 50 А.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Сопротивление контакта — не более 2,5 мОм.
• Диаметр посадочного отверстия — 30 мм.
• Число сочленений-расчленений — не менее 500 циклов.
• Минимальная наработка — 5000 часов, срок сохраняемости — 25 лет.

Фиксация ответной части выполняется резьбовым соединением, что исключает самопроизвольное размыкание цепи при вибрациях и ударных нагрузках. Обжимной монтаж контактов обеспечивает стабильность электрического перехода и технологичность сборки кабельной линии.

Условия эксплуатации и применение

Соединитель способен работать в жёстких климатических и механических условиях. Диапазон рабочих температур составляет от -60 до +100 °С, допускается смена температур до +180 °С. Относительная влажность — до 98% при +35 °С. Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с² и линейное ускорение до 200 g.

Маркировка «5» в обозначении означает приёмку по соответствующему виду, а данные каталога указывают на выпуск в период 1988–1990 годов. Такая розетка применяется в составе кабельных сборок систем связи, измерительной и радиотехнической аппаратуры, а также в промышленных электроустановках, где необходима коммутация цепей с указанными токовыми и температурными режимами.

При подборе ответной части и монтаже следует учитывать тип патрубка (прямой, под неэкранированный кабель), исполнение контактов и посадочные размеры корпуса. Изделие поставляется как самостоятельный элемент соединителя — комплектация и страна производства в представленных данных не указаны.
