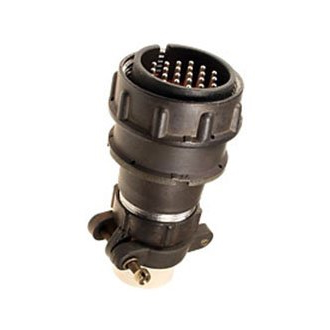

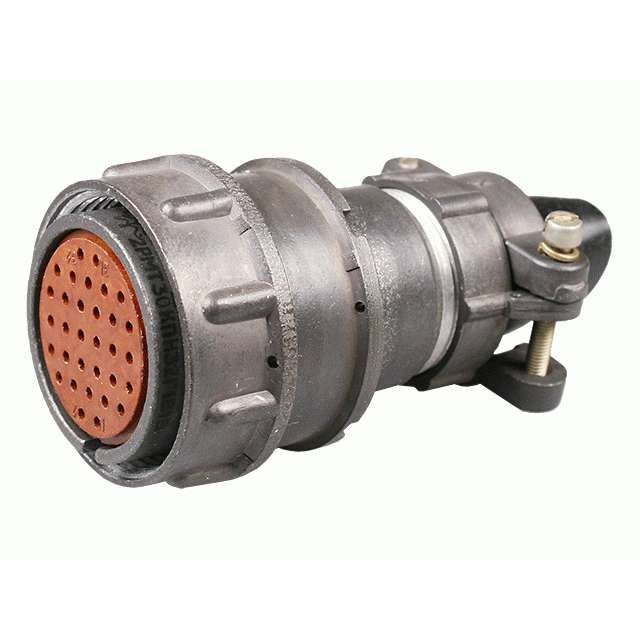

2РМДТ30КПН24Г5В1В

2РМДТ30КПН24Г5В1В — это негерметичный цилиндрический электрический разъём‑розетка кабельного типа из серии 2РМДТ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Это силовой/многоконтактный соединитель, применяемый в промышленной и военной технике, приборах автоматики, радиоэлектронных системах и на объектах с повышенными требованиями к климатическим и вибрационным условиям.

Расшифровка маркировки

• 2РМДТ — серия низкочастотных цилиндрических разъёмов, предназначенных для цепей постоянного и переменного тока.

• 30 — условный размер корпуса (диаметр посадочного отверстия около 30 мм).

• КПН — кабельная прямая розетка (патрубок прямой, под неэкранированный кабель).

• 24 — количество контактов в разъёме.

• Г5 — тип сочленения: гайка и резьбовое соединение, интервал сочленений/разъединений до порядка 500 циклов.

• В1В — всеклиматическое исполнение, теплостойкость до около +100 °C, работа в широком диапазоне температур и внешних условий.

Основные технические характеристики

• Количество контактов — 24 контакта.

• Рабочее напряжение — до примерно 560 В постоянного или переменного тока.

• Токовая нагрузка — для контактов диаметром около 1,5 мм обычно до 7 А на один контакт, суммарный ток порядка 140 А на весь разъём при соответствующем распределении нагрузки.

• Интервал рабочих температур — ориентировочно от −60 до +100 °C, что типично для всеклиматического исполнения.

• Сопротивление изоляции — не менее 1000 МОм, что обеспечивает хорошую электрическую развязку между контактами и корпусом.

• Механическая стойкость — разъём рассчитан на несколько сотен сочленений и длительную наработку (порядка 5000 часов и более), срок сохраняемости конструкции до около 25 лет.

Конструкция и применение

Корпус выполнен цилиндрическим, с резьбовым соединением и металлической гайкой‑патрубком для монтажа на кабеле. Разъём используется как кабельная розетка: соединяется с ответной вилкой‑разъёмом 2РМДТ того же типоразмера, обеспечивая быстроразъёмное соединение групповых силовых или управляющих цепей.

Типичные области применения — промышленное оборудование, авиационно‑космическая и военная техника, автоматические системы, где требуется надёжное многоконтактное соединение в условиях перепадов температур, вибрации и влажности.
