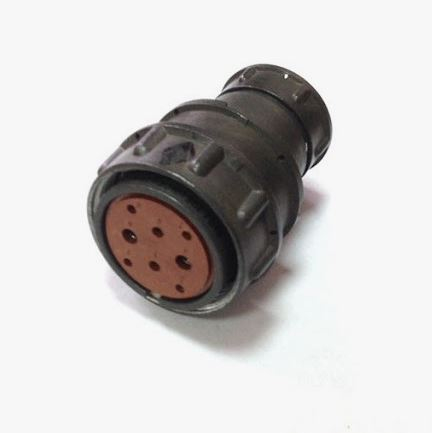

2РМДТ30КПЭ8Ш7В1В 2026г «ОС»

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединитель 2РМДТ30КПЭ8Ш7В1В «ОС» относится к серии цилиндрических низкочастотных электрических разъёмов типа 2РМДТ, предназначенных для ручного соединения кабельных и приборных линий в электрических цепях постоянного и переменного тока. Ниже — краткий обзор его основных особенностей на русском языке.

Этот соединитель используется в электрических и радиоизмерительных приборах, системах автоматики, КИП и другой промышленной аппаратуре, где требуется надёжное соединение цепей напряжением до примерно 700 В и частотой до 3 МГц. Разъём относится к малогабаритным всеклиматическим соединителям, что позволяет применять его в различных климатических условиях, в том числе при повышенной влажности и перепадах температуры.

Кратко по структуре маркировки 2РМДТ30КПЭ8Ш7В1В:

2РМДТ — тип соединителя (цилиндрический низкочастотный разъём ручного соединения).
30 — условный размер корпуса (диаметр фланца/корпуса).
К — кабельный корпус (вилка или розетка в кабельном исполнении).
П — прямой патрубок (в отличие от углового).
Э — наличие экранирующего кожуха (под экранированный кабель).
8 — число контактов в соединителе.
Ш7 — тип контактной системы (штыревая/гнёздовая, 7‑й вариант).
В — всеклиматическое исполнение.
1 — теплостойкость до 100 °C.
В1 — дополнительный индекс (вариант конструкции корпуса/контактной системы).

Обозначение «ОС» в маркировке, как правило, указывает на особое исполнение или серию, связанную с определёнными техусловиями или предприятием‑изготовителем.

Для разъёмов серии 2РМДТ30 с 8 контактами обычно указываются следующие параметры:

Максимальное рабочее напряжение для 8‑контактных исполнений — до примерно 560–700 В.
Максимальный ток на один контакт (для контактного диаметра около 1,5 мм) — до 13 А.
Общая токовая нагрузка на разъём с 8 контактами — до 120 А.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Электрическая прочность изоляции — порядка 1800–1900 В.

Корпус разъёма обычно выполнен из металла с пластмассовым или карболитовым основанием, контакты имеют серебряное или серебряно‑палладиевое покрытие, что обеспечивает хороший контакт и коррозионную стойкость.

Соединитель рассчитан на работу в широком диапазоне температур (примерно от −60 °C до +100–180 °C в зависимости от конкретного варианта и условий эксплуатации). Он выдерживает синусоидальную вибрацию в диапазоне частот 1–5000 Гц с ускорением до около 490 м/с², а также многократные ударные нагрузки и линейные ускорения порядка 1000–2000 м/с².

Количество допустимых сочленений‑расчленений (подключений/отключений) для типовых исполнений 2РМДТ30 обычно составляет не менее нескольких сотен циклов, что делает разъём пригодным для периодического обслуживания и перекоммутации.

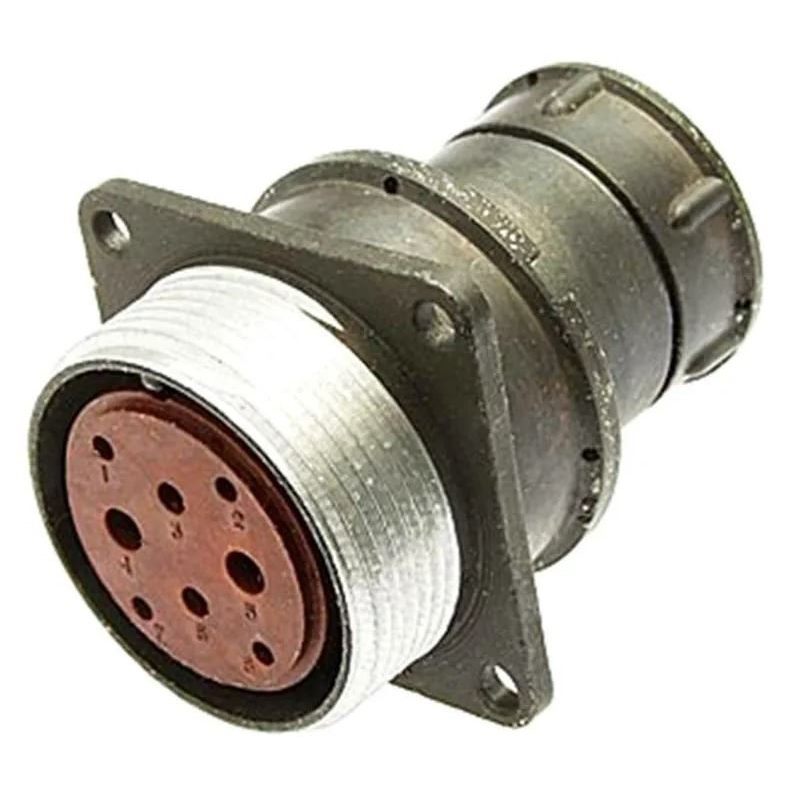

Соединитель 2РМДТ30КПЭ8Ш7В1В состоит из двух частей:

вилки (кабельной или приборной),
розетки (приборной или кабельной),
которые соединяются за счёт резьбового или штифтового замыкателя.

Дополнительно могут поставляться заглушки, переходники и другие аксессуары, позволяющие герметизировать неиспользуемые разъёмы или комбинировать различные типоразмеры.

Описание

2РМДТ30КПЭ8Ш7В1В

2РМДТ30КПЭ8Ш7В1В: цилиндрический кабельный соединитель для ответственных электрических цепей

Соединитель 2РМДТ30КПЭ8Ш7В1В применяется для разъемного соединения электрических цепей в аппаратуре, оборудовании и кабельных сборках, где важны механическая прочность, стабильный контакт и устойчивость к внешним воздействиям. Изделие относится к семейству цилиндрических низкочастотных разъемов 2РМДТ с ручным резьбовым сочленением.

Конструкция и назначение

2РМДТ30КПЭ8Ш7В1В представляет собой кабельную вилку в корпусе условного диаметра 30. Разъем рассчитан на внутренний объемный монтаж и подключение кабелей или отдельных проводников в цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц и напряжением до 700 В — в зависимости от конкретной контактной схемы и условий применения.

Серия 2РМДТ отличается металлическим корпусом, изоляционным основанием и резьбовой фиксацией сопрягаемых частей. Одношпоночная поляризация исключает неправильную ориентацию при соединении вилки с ответной розеткой, а резьбовое сочленение помогает сохранить надежность контакта при вибрации и механических нагрузках.

Расшифровка обозначения

Маркировка 2РМДТ30КПЭ8Ш7В1В отражает основные конструктивные признаки соединителя:

Фрагмент обозначения	Значение
2РМДТ	Серия цилиндрических низкочастотных соединителей ручного сочленения
30	Условный диаметр корпуса 30 мм
К	Кабельное исполнение
П	Конструктивное исполнение с патрубком
Э	Исполнение для монтажа экранированного кабеля
8	Контактная схема на 8 контактов
Ш	Штыревые контакты — вилка
7	Номер схемы расположения контактов
В	Серебряное покрытие контактов
1	Теплостойкость до 100 °C
В	Всеклиматическое исполнение

Для конкретной позиции характерны 8 штыревых контактов и серебряное покрытие рабочей контактной поверхности.

Технические особенности

Для соединителей 2РМДТ30 с восьмиконтактной схемой указываются следующие ориентировочные параметры:

Рабочее напряжение — до 560 В для восьмиконтактного исполнения.
Допустимый ток на отдельный контакт — до 13 А, 18 А или 36 А в зависимости от диаметра контакта: 1,5, 2 или 3 мм соответственно.
Суммарная токовая нагрузка — до 120 А.
Переходное сопротивление контакта — не более 0,0025 Ом для контакта диаметром 1,5 мм; 0,0016 Ом для 2 мм; 0,0008 Ом для 3 мм.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Емкость между контактами — не более 6 пФ.
Рабочий температурный диапазон — от −60 до +100 °C.
Ресурс сочленений и расчленений — до 500 циклов.
Минимальная наработка — не менее 1000 часов.
Срок сохраняемости — 15 лет.

Перед включением в проект следует сверить параметры именно с паспортом или техническими условиями на конкретную партию: предельный ток определяется не только серией, но и диаметром установленных контактов, типом проводника, сечением жилы, способом монтажа и условиями теплоотвода.

Где применяется разъем

Кабельный соединитель 2РМДТ30КПЭ8Ш7В1В подходит для оборудования, в котором необходимо быстроразъемное и устойчивое к эксплуатации соединение многожильного кабеля с ответной частью. Наличие исполнения для экранированного кабеля делает его особенно актуальным в системах, чувствительных к электромагнитным помехам.

Типовые области применения:

промышленная автоматика и системы управления;
измерительная и испытательная аппаратура;
электрошкафы, приборные комплексы и кабельные жгуты;
транспортное, энергетическое и специальное оборудование;
устройства связи, телеметрии и контроля;
системы, работающие при вибрации, ударах, перепадах температуры и высокой влажности.

Соединители серии рассчитаны на эксплуатацию во всеклиматическом исполнении, включая воздействие повышенной относительной влажности до 98% при +40 °C, вибрации в диапазоне 1–5000 Гц и механических ударов в пределах параметров, установленных для серии.

Что учитывать при применении

При подборе ответной части важно обеспечить полное совпадение серии, диаметра корпуса, контактной схемы, ключа поляризации, типа контактов и исполнения по покрытию. Для 2РМДТ30КПЭ8Ш7В1В требуется совместимая розетка с соответствующей схемой на 8 контактов и расположением № 7.

При монтаже экранированного кабеля необходимо обеспечить электрическую непрерывность экрана через конструкцию патрубка и соблюдать технологию разделки кабеля. Неправильная подготовка экрана, недостаточная затяжка резьбового соединения или нарушение распайки контактов могут ухудшить помехозащищенность и надежность всей кабельной линии.

2РМДТ30КПЭ8Ш7В1В сочетает компактность корпуса 30-й серии, восьмиконтактную компоновку, штыревые контакты с серебряным покрытием и возможность работы с экранированным кабелем. Благодаря этим характеристикам соединитель остается востребованным решением для надежных разъемных электрических соединений в промышленной и специализированной технике.
