2РМДТ30КПЭ8Ш7В1В: цилиндрический кабельный соединитель для ответственных электрических цепей

Соединитель 2РМДТ30КПЭ8Ш7В1В применяется для разъемного соединения электрических цепей в аппаратуре, оборудовании и кабельных сборках, где важны механическая прочность, стабильный контакт и устойчивость к внешним воздействиям. Изделие относится к семейству цилиндрических низкочастотных разъемов 2РМДТ с ручным резьбовым сочленением.

Конструкция и назначение

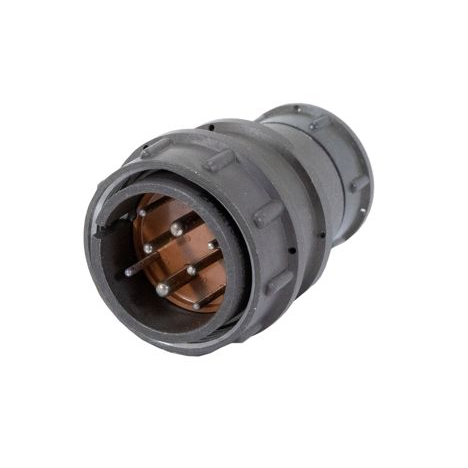

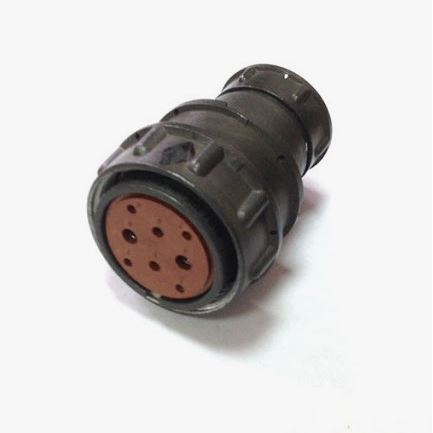

2РМДТ30КПЭ8Ш7В1В представляет собой кабельную вилку в корпусе условного диаметра 30. Разъем рассчитан на внутренний объемный монтаж и подключение кабелей или отдельных проводников в цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц и напряжением до 700 В — в зависимости от конкретной контактной схемы и условий применения.

Серия 2РМДТ отличается металлическим корпусом, изоляционным основанием и резьбовой фиксацией сопрягаемых частей. Одношпоночная поляризация исключает неправильную ориентацию при соединении вилки с ответной розеткой, а резьбовое сочленение помогает сохранить надежность контакта при вибрации и механических нагрузках.

Расшифровка обозначения

Маркировка 2РМДТ30КПЭ8Ш7В1В отражает основные конструктивные признаки соединителя:

Для конкретной позиции характерны 8 штыревых контактов и серебряное покрытие рабочей контактной поверхности.

Технические особенности

Для соединителей 2РМДТ30 с восьмиконтактной схемой указываются следующие ориентировочные параметры:

• Рабочее напряжение — до 560 В для восьмиконтактного исполнения.

• Допустимый ток на отдельный контакт — до 13 А, 18 А или 36 А в зависимости от диаметра контакта: 1,5, 2 или 3 мм соответственно.

• Суммарная токовая нагрузка — до 120 А.

• Переходное сопротивление контакта — не более 0,0025 Ом для контакта диаметром 1,5 мм; 0,0016 Ом для 2 мм; 0,0008 Ом для 3 мм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Емкость между контактами — не более 6 пФ.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — не менее 1000 часов.

• Срок сохраняемости — 15 лет.

Перед включением в проект следует сверить параметры именно с паспортом или техническими условиями на конкретную партию: предельный ток определяется не только серией, но и диаметром установленных контактов, типом проводника, сечением жилы, способом монтажа и условиями теплоотвода.

Где применяется разъем

Кабельный соединитель 2РМДТ30КПЭ8Ш7В1В подходит для оборудования, в котором необходимо быстроразъемное и устойчивое к эксплуатации соединение многожильного кабеля с ответной частью. Наличие исполнения для экранированного кабеля делает его особенно актуальным в системах, чувствительных к электромагнитным помехам.

Типовые области применения:

• промышленная автоматика и системы управления;

• измерительная и испытательная аппаратура;

• электрошкафы, приборные комплексы и кабельные жгуты;

• транспортное, энергетическое и специальное оборудование;

• устройства связи, телеметрии и контроля;

• системы, работающие при вибрации, ударах, перепадах температуры и высокой влажности.

Соединители серии рассчитаны на эксплуатацию во всеклиматическом исполнении, включая воздействие повышенной относительной влажности до 98% при +40 °C, вибрации в диапазоне 1–5000 Гц и механических ударов в пределах параметров, установленных для серии.

Что учитывать при применении

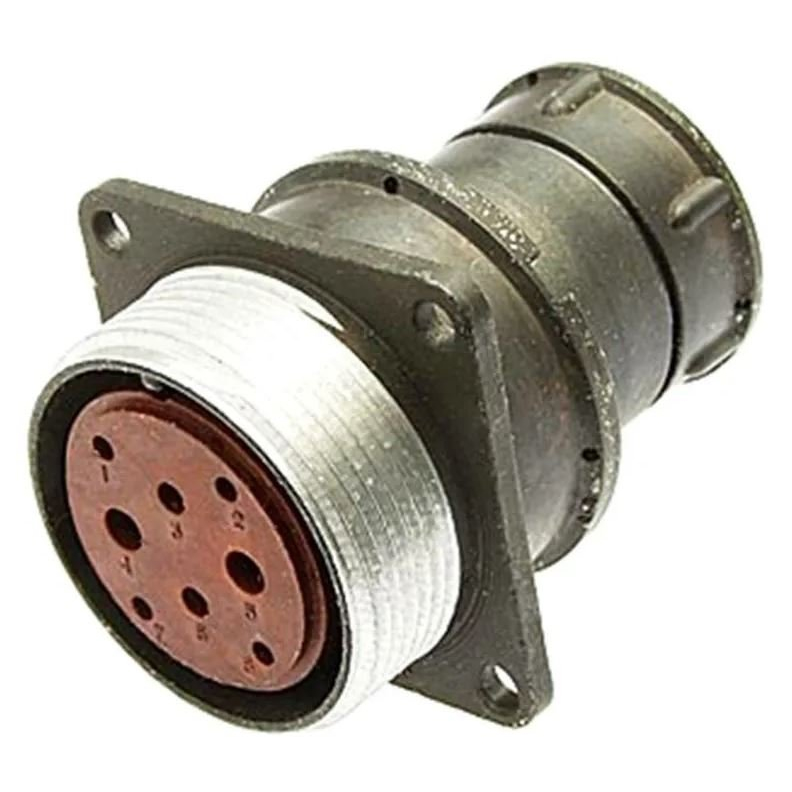

При подборе ответной части важно обеспечить полное совпадение серии, диаметра корпуса, контактной схемы, ключа поляризации, типа контактов и исполнения по покрытию. Для 2РМДТ30КПЭ8Ш7В1В требуется совместимая розетка с соответствующей схемой на 8 контактов и расположением № 7.

При монтаже экранированного кабеля необходимо обеспечить электрическую непрерывность экрана через конструкцию патрубка и соблюдать технологию разделки кабеля. Неправильная подготовка экрана, недостаточная затяжка резьбового соединения или нарушение распайки контактов могут ухудшить помехозащищенность и надежность всей кабельной линии.

2РМДТ30КПЭ8Ш7В1В сочетает компактность корпуса 30-й серии, восьмиконтактную компоновку, штыревые контакты с серебряным покрытием и возможность работы с экранированным кабелем. Благодаря этим характеристикам соединитель остается востребованным решением для надежных разъемных электрических соединений в промышленной и специализированной технике.
