Назначение разъема 2РМДТ30КПЭ8Г7В1В

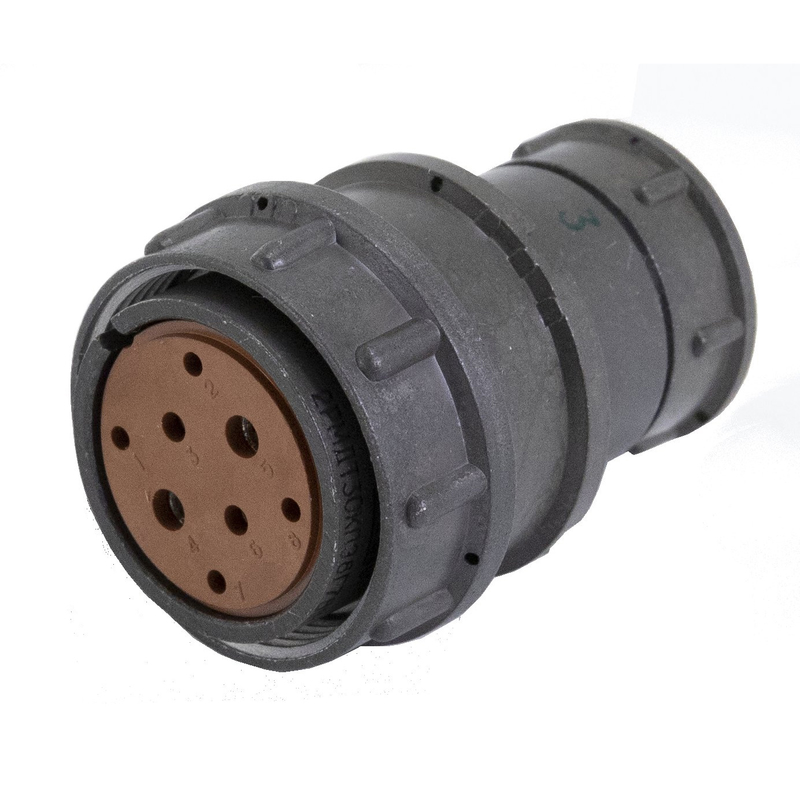

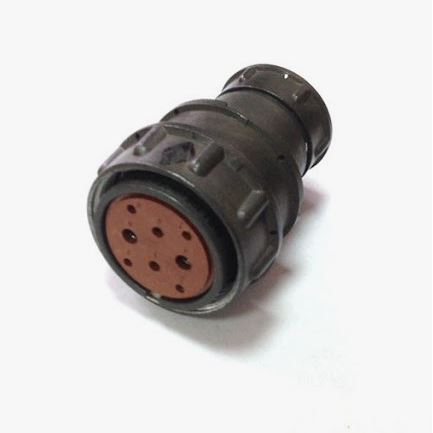

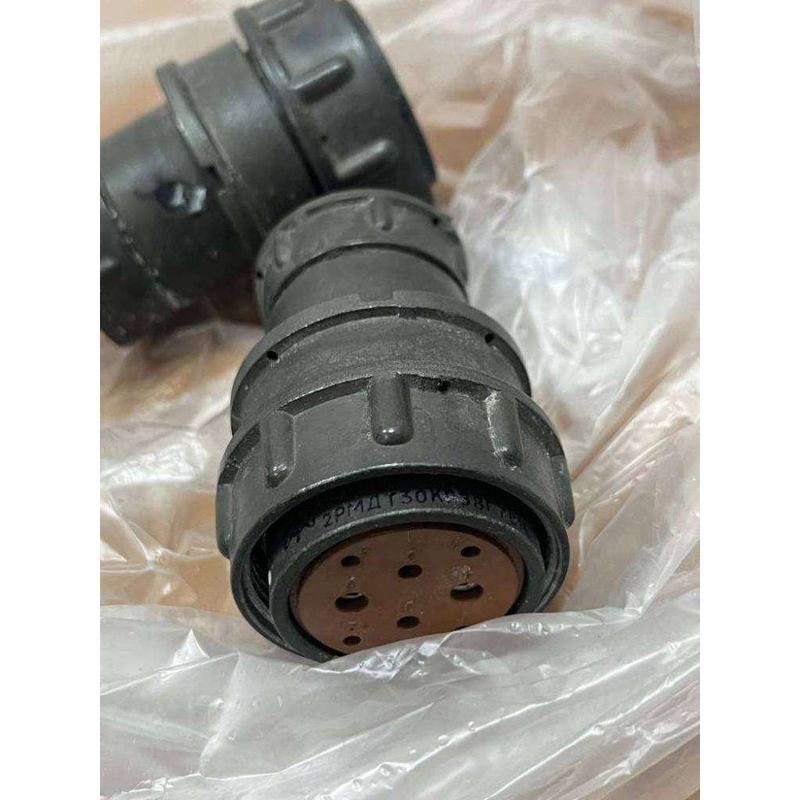

Разъем 2РМДТ30КПЭ8Г7В1В производителя «Завод Элекон» представляет собой низкочастотный цилиндрический электрический разъем, изготовленный в виде кабельной розетки серии 2РМДТ. Основное назначение изделия — соединение и разъединение силовых и сигнальных цепей постоянного и переменного тока в составе электрических сетей различных устройств и агрегатов.

Конструкция розетки ориентирована на эксплуатацию в условиях повышенных механических нагрузок, поэтому разъем востребован в авиационной, военной и промышленной аппаратуре, где важны надежность контакта, стойкость к вибрации и ударам, а также широкий диапазон рабочих температур.

Технические особенности и характеристики

Разъем выполняет функцию кабельной розетки с резьбовым методом сочленения. Накидная гайка имеет шаг M33×1,5 миллиметра. Одношпоночная поляризация обеспечивается пазом в корпусе и гарантирует правильную ориентацию при соединении с ответной вилкой.

Контактная система включает 8 контактов-гнезд с разным диаметром проводников. Распределение контактов и их токовые характеристики приведены ниже.

• 4 контакта диаметром 1,5 миллиметра — рабочий ток до 13 ампер на контакт.
• 2 контакта диаметром 2 миллиметра — рабочий ток до 18 ампер на контакт.
• 2 контакта диаметром 3 миллиметра — рабочий ток до 36 ампер на контакт.
• Общий ток на разъем — до 120 ампер.

Рабочее напряжение разъема достигает 560 вольт постоянного или переменного тока. Сопротивление контактов нормируется в зависимости от диаметра: не более 2,5 миллиома для контактов диаметром 1,5 миллиметра, не более 1,6 миллиома для контактов диаметром 2 миллиметра и не более 0,8 миллиома для контактов диаметром 3 миллиметра. Сопротивление изоляции составляет не менее 5000 мегаом.

Материалы и конструкция

Корпус разъема изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Контакты изготовлены из латуни с серебряным покрытием Ag, что обеспечивает стабильное переходное сопротивление и коррозионную стойкость.

Патрубок разъема прямой, кабельный, оснащен гайкой для экранированного кабеля; наличие экранирования отражено в маркировке обозначением «Э». Конструкция негерметична и не имеет уплотнительной втулки.

Условия эксплуатации

Климатическое исполнение разъема — В2.1. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Влажность достигает 98 процентов при температуре плюс 40 градусов Цельсия. Изделие работоспособно в широком диапазоне атмосферного давления от 133,32 на 10 в минус двенадцатой степени паскаля до 50,6 на 10 в четвертой степени паскаля.

Разъем рассчитан на вибрационные и ударные нагрузки величиной в десятки и сотни единиц g, что подтверждает возможность его применения в жестких условиях эксплуатации.

Монтаж и применение

Механический монтаж разъема — объемный. Электрический монтаж выполняется пайкой проводов к контактам. Такая схема подключения характерна для бортовых и промышленных кабельных сборок, где требуется надежное неразъемное соединение проводников с контактной группой розетки.

Области применения разъема 2РМДТ30КПЭ8Г7В1В включают авиационную, военную и промышленную аппаратуру, силовые и сигнальные цепи постоянного и переменного тока, а также оборудование, эксплуатируемое при экстремальных температурах, повышенной влажности и значительных механических воздействиях. Год выпуска изделия — 2017.
