Назначение и область применения

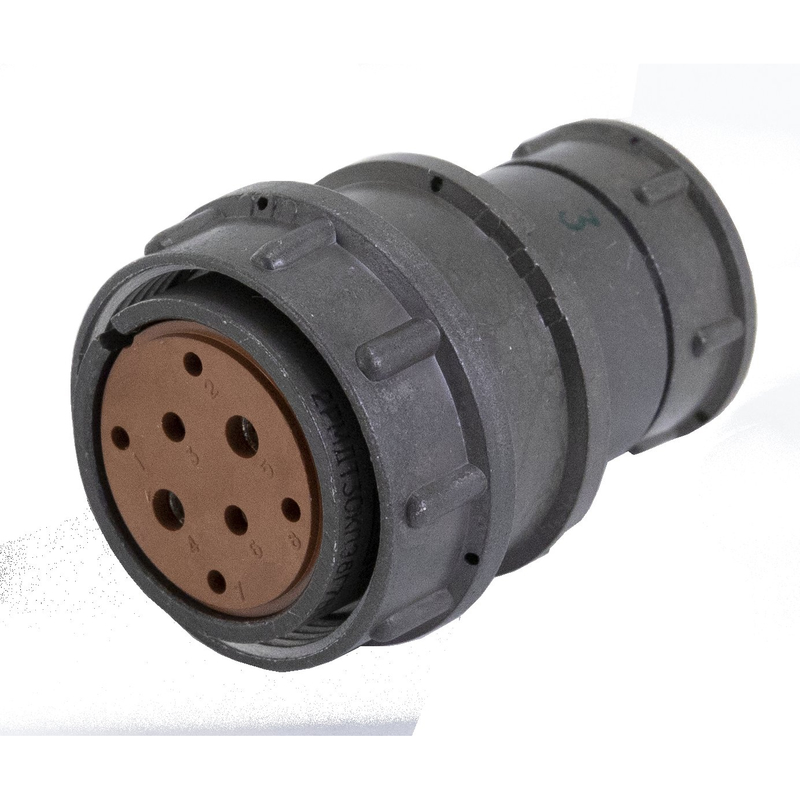

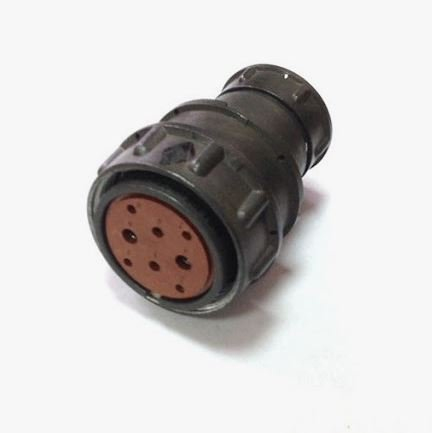

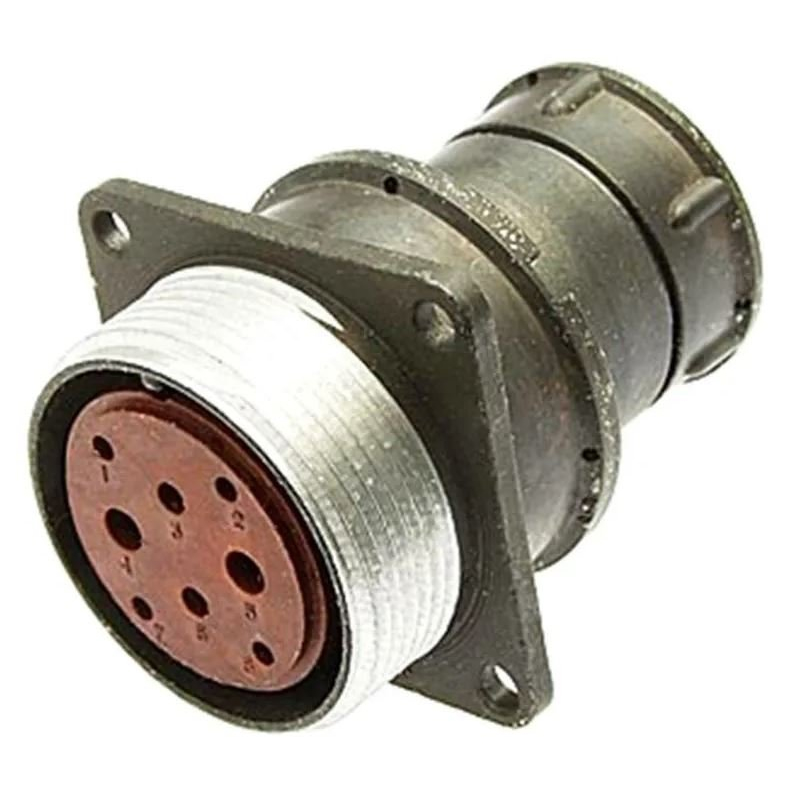

Цилиндрический электрический разъём 2РМДТ30КПЭ8Г7В1В представляет собой кабельную розетку, предназначенную для создания надёжных разъёмных соединений в электрических цепях постоянного и переменного тока. Устройство рассчитано на эксплуатацию в составе промышленного оборудования, контрольно-измерительной аппаратуры, систем автоматики и телемеханики, где предъявляются повышенные требования к механической прочности и устойчивости контактных пар к внешним воздействиям.

Разъём ориентирован на применение в условиях вибрационных и ударных нагрузок, переменных температур и повышенной влажности. Благодаря всеклиматическому исполнению он сохраняет рабочие характеристики в широком диапазоне климатических факторов, что позволяет использовать его как в отапливаемых производственных помещениях, так и в неотапливаемых шкафах управления, на открытых технологических площадках и в составе мобильных установок. Кабельный ввод с прямым патрубком и гайкой обеспечивает удобный монтаж экранированного кабеля и надёжную фиксацию без дополнительных переходных элементов.

Конструктивные особенности и материалы

Корпус изделия изготовлен из алюминиевого сплава А-22, что обеспечивает сочетание малой массы с достаточной жёсткостью и защитой внутренних элементов от механических повреждений. Алюминиевый сплав также способствует эффективному отводу тепла от контактной зоны при длительной работе под токовой нагрузкой. Изолятор выполнен из карболита — материала, обладающего высокой электрической прочностью, стойкостью к нагреву и стабильностью геометрических размеров при изменении температуры окружающей среды.

Контактная группа включает 8 гнёзд диаметром 1 мм с серебряным покрытием. Покрытие серебром снижает переходное сопротивление, улучшает проводимость и защищает контактные поверхности от окисления при хранении и эксплуатации. Монтаж контактов осуществляется пайкой, что обеспечивает надёжное электрическое соединение с жилами кабеля и стабильность параметров в условиях вибрации. Конструкция предусматривает прямое расположение контактов и любое рабочее положение разъёма после установки.

Эксплуатационные параметры

• Диаметр посадочного отверстия корпуса: 30 мм
• Количество контактов: 8
• Диаметр контактов: 1 мм
• Тип контактов: гнездо
• Покрытие контактов: серебро
• Способ монтажа: пайка
• Теплостойкость: до плюс 100 градусов Цельсия
• Климатическое исполнение: всеклиматическое
• Рабочее положение: любое

Механическая стойкость

Изделие сохраняет работоспособность при воздействии вибрационных нагрузок с амплитудой до 0,35 мм в диапазоне частот от 1 до 2000 Гц и ускорением до 200 метров на секунду в квадрате. Ударная прочность подтверждается устойчивостью к одиночным и многократным ударам с ускорением до 5000 метров на секунду в квадрате. Допустимые линейные нагрузки достигают 2000 метров на секунду в квадрате, что позволяет применять разъём в оборудовании, подверженном значительным динамическим воздействиям.

Герметичность конструкции обеспечивает защиту контактной зоны от пыли, брызг и случайного прикосновения, что особенно важно при размещении разъёма в труднодоступных местах или на подвижных узлах. Габаритные размеры изделия составляют примерно 39 на 54 мм при диаметре посадочного отверстия 30 мм. Компактные размеры позволяют устанавливать разъём в ограниченном пространстве коммутационных отсеков, шкафов управления и распределительных коробок промышленного назначения.

Совместимость и данные по партиям

Разъём 2РМДТ30КПЭ8Г7В1В относится к серии 2РМДТ и совместим с ответными частями соответствующего типономинала этой серии по посадочным размерам, схеме расположения контактов и способу сочленения. При подборе ответной части необходимо учитывать сочетание контактов 7, определяющее взаимное расположение изолятора и ключей корпуса для исключения неверной ориентации при сочленении.

Данные о наличии: партия 2019 года — 1 штука, партия 2020 года — 26 штук. Артикул изделия: 80271. Производитель в каталожных данных не указан. Вся информация о технических параметрах приведена на основании официального каталожного описания и не содержит сведений, выходящих за пределы подтверждённых характеристик.
