Назначение

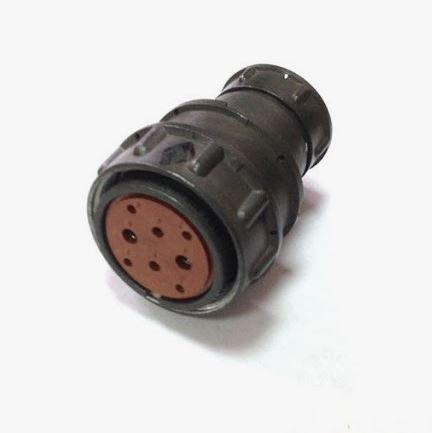

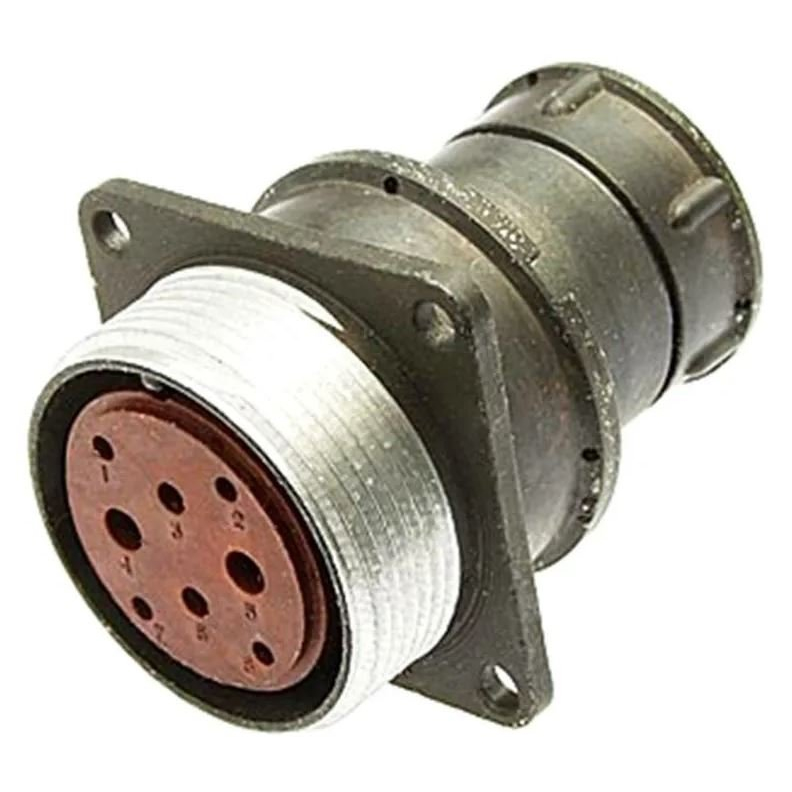

Кабельная розетка 2РМДТ30КПЭ8Г7В1В «5» входит в серию цилиндрических электрических соединителей 2РМДТ и предназначена для надёжного соединения электрических цепей в промышленных условиях. Изделие применяется там, где требуется разъёмное сочленение кабельных линий с защитой от внешних воздействий и стабильным контактом при вибрациях и ударных нагрузках.

Артикул товара — 40265. Знак «5» в обозначении соответствует приёмке «5»; сведения о годе выпуска — 2015. Производитель в данных о товаре не указан.

Подтверждённые особенности

Розетка имеет кабельный корпус с диаметром посадочного отверстия 30 миллиметров и оснащена восемью контактами диаметром 1 миллиметр. Вид сочленения — резьбовой, монтаж выполняется пайкой с внутренним объёмным креплением.

Корпус изготовлен из алюминиевого сплава. Покрытие контактов — серебро или золото, что обеспечивает высокую проводимость и стойкость к коррозии. Исполнение — всеклиматическое (индекс В). Допускается любое положение установки.

• Рабочая температура — до плюс 100 градусов Цельсия.
• Стойкость к вибрациям — до 50 g в диапазоне частот от 80 до 2000 герц.
• Стойкость к механическим ударам — до 5000 метров на секунду в квадрате.
• Стойкость к ускорениям — до 2000 метров на секунду в квадрате.
• Конструкция герметична и подходит для экранированных кабелей с прямым или угловым патрубком.

Применение

Соединитель используется в цепях переменного и постоянного тока с нагрузкой до 50 ампер и напряжением до 560–700 вольт. Типичные области применения — промышленное оборудование, системы отопления, вентиляции и кондиционирования (HVAC), а также электротехнические установки, где важны герметичность, экранирование и устойчивость к тяжёлым условиям эксплуатации.

Практические замечания по подбору

1. Проверьте соответствие числа и диаметра контактов требованиям вашей цепи: восемь контактов диаметром 1 миллиметр.
2. Учтите резьбовой вид сочленения и способ монтажа пайкой.
3. Оцените условия среды: температура до плюс 100 градусов Цельсия, вибрации и удары в указанных пределах.
4. При использовании экранированного кабеля выберите прямой или угловой патрубок в зависимости от компоновки.

Данные о комплектации, стране производства, сертификатах и гарантии в предоставленных сведениях отсутствуют, поэтому перед закупкой их следует уточнить отдельно.
