Назначение и область применения

Электрический соединитель 2РМДТ30КПЭ8Г7В1ЛВ представляет собой цилиндрический разъём ручного соединения серии 2РМДТ. Устройство предназначено для коммутации электрических цепей переменного и постоянного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и электротехнических установок. Конструкция рассчитана на эксплуатацию в стационарных и подвижных объектах, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

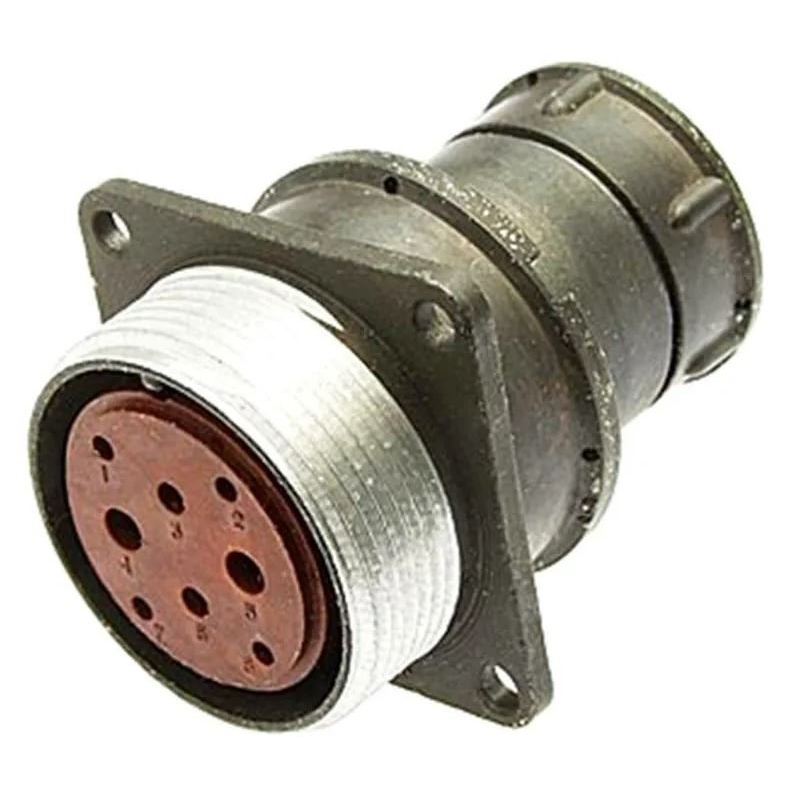

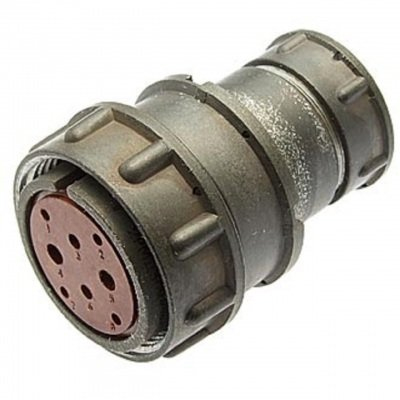

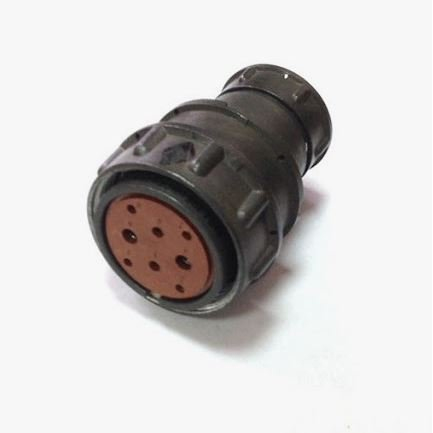

Соединитель относится к кабельному типу и представляет собой розетку с прямым патрубком и гайкой для экранированного кабеля. Благодаря всеклиматическому исполнению разъём может применяться в условиях повышенной влажности, перепадов температур и интенсивных механических нагрузок. Изделие ориентировано на использование в аппаратуре, к которой предъявляются повышенные требования по устойчивости к вибрациям, ударам и линейным ускорениям.

Артикул изделия — 80270. Категория — 2РМД. Данные о производителе не указаны. По состоянию на 2016 год в наличии числилось 23 штуки.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РМДТ30КПЭ8Г7В1ЛВ содержит информацию о ключевых параметрах соединителя. Корпус имеет условный размер 30 мм, что определяет габаритные и установочные характеристики изделия. Кабельная розетка обозначена литерой Л, прямой патрубок — литерой П. Наличие гайки для экранированного кабеля указано литерой Э, что позволяет использовать разъём с экранированными кабельными сборками и обеспечивает дополнительную защиту от электромагнитных помех.

Количество контактов — 8, они расположены по схеме номер 7, обозначенной литерой Г. Контакты имеют серебряное покрытие, что подтверждается литерой В в маркировке. Серебряное покрытие снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Теплостойкость до 100 градусов Цельсия обозначена цифрой 1. Всеклиматическое исполнение подтверждается литерой В в соответствующей позиции обозначения.

Контактная группа неоднородна по токовым характеристикам:

• 4 контакта диаметром 1,5 мм рассчитаны на ток до 13 А каждый;
• 2 контакта диаметром 2 мм выдерживают до 18 А каждый;
• 2 контакта диаметром 3 мм рассчитаны на ток до 36 А каждый.

Суммарная допустимая токовая нагрузка на соединитель достигает 120 А, что позволяет использовать изделие в силовых цепях средней мощности.

Электрические параметры

Максимальное рабочее напряжение соединителя составляет от 560 до 700 В в зависимости от условий эксплуатации и схемы подключения. Сопротивление изоляции — не менее 5000 МОм, что обеспечивает надёжное разделение цепей и снижает токи утечки. Ёмкость между соседними контактами не превышает 6 пФ, это позволяет применять разъём в цепях с импульсными и высокочастотными сигналами без существенных искажений.

Количество циклов сочленения и расчленения достигает 500. Этого ресурса достаточно для многократного применения в аппаратуре, требующей периодического обслуживания, замены блоков или переконфигурации соединений.

Устойчивость к механическим и климатическим воздействиям

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременное воздействие температуры до плюс 180 градусов Цельсия без потери работоспособности. Это позволяет эксплуатировать соединитель как в условиях Крайнего Севера, так и вблизи источников тепла.

Изделие сохраняет работоспособность при следующих механических воздействиях:

• вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров в секунду в квадрате;
• одиночные механические удары с ускорением до 5000 метров в секунду в квадрате;
• многократные механические удары с ускорением до 1000 метров в секунду в квадрате;
• линейное ускорение до 2000 метров в секунду в квадрате.

Перечисленные характеристики подтверждают пригодность соединителя для установки на подвижных платформах, в транспортных средствах и промышленном оборудовании, подверженном значительным динамическим нагрузкам.

Комплектация и совместимость

Соединитель 2РМДТ30КПЭ8Г7В1ЛВ предназначен для ручного сочленения с ответной частью серии 2РМДТ соответствующего типоразмера и схемы расположения контактов. Прямой патрубок упрощает монтаж кабеля, а гайка для экранированного кабеля обеспечивает фиксацию экранирующей оплётки и герметизацию ввода.

Данные о гарантийном сроке, стране производства и сертификатах в исходных сведениях не указаны.
