Назначение разъема 2РМДТ30КПЭ24Ш5В1В

2РМДТ30КПЭ24Ш5В1В — это цилиндрический низкочастотный электрический разъем (вилка) серии 2РМДТ, производимый российской компанией «Элекон». Изделие предназначено для подключения экранированных кабелей в электрических цепях постоянного и переменного тока частотой до нескольких сотен килогерц. Разъем обеспечивает надежное электрическое соединение и применяется там, где важны стабильность контакта, устойчивость к механическим воздействиям и защита от внешних помех.

Конструкция и подтвержденные особенности

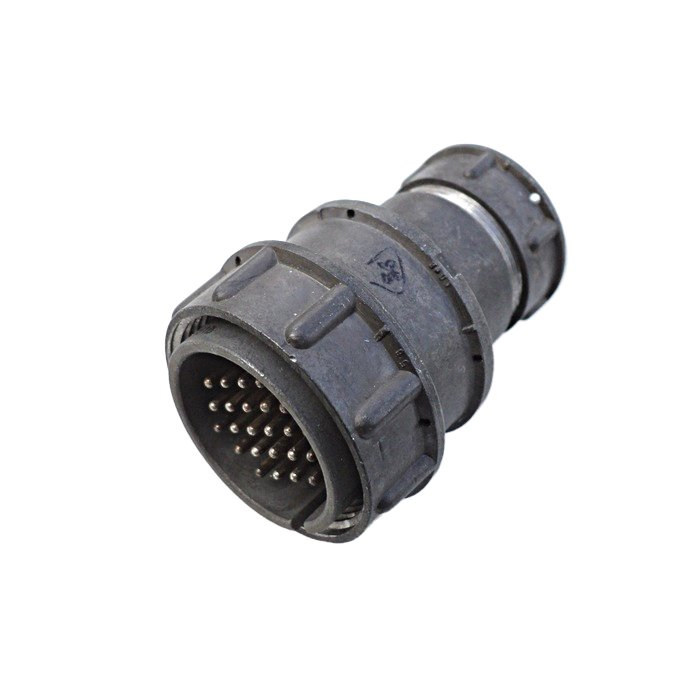

2РМДТ30КПЭ24Ш5В1В представляет собой кабельную вилку с прямым патрубком (кожухом) для экранированного кабеля. Корпус разъема металлический, изолятор выполнен из карболита, а контакты закреплены в объемном монтаже. Соединение с ответной розеткой осуществляется резьбовым затягиванием, что обеспечивает устойчивый контакт и фиксацию даже при вибрации.

У разъемов серии 2РМДТ30 обычно 24 контакта одинакового диаметра около 1,5 мм. Рабочее напряжение составляет порядка нескольких сотен вольт постоянного или переменного тока; точные значения зависят от исполнения и условий эксплуатации. Сопротивление изоляции составляет не менее единиц мегаом, сопротивление контактов — единицы миллиом, что обеспечивает надежную передачу сигнала и малые потери.

Буква «В» в обозначении указывает на всеклиматическое исполнение, допускающее работу в широком диапазоне температур окружающей среды, включая минусовые значения и нагрев до примерно +100 °С. Разъем устойчив к вибрации, пыли и другим внешним воздействиям, типичным для промышленной среды.

Расшифровка условного обозначения

В маркировке «2РМДТ30КПЭ24Ш5В1В» каждая группа символов имеет свое значение:

• 2РМДТ — тип и серия разъема;
• 30 — типоразмер;
• КП — кабельная часть (вилка);
• Э — исполнение для экранированного кабеля;
• 24 — количество контактов;
• Ш — штыревое исполнение контактов;
• 5 — код конфигурации контактов (все контакты диаметром 1,5 мм);
• В — покрытие контактных поверхностей серебром;
• 1В — теплостойкость до 100 °С и всеклиматическое исполнение.

Применение

Разъем 2РМДТ30КПЭ24Ш5В1В обычно используется в промышленной автоматике, измерительной и телекоммуникационной аппаратуре. Он востребован в тех случаях, когда требуется подключение экранированных кабелей в условиях повышенных механических нагрузок и воздействия окружающей среды. Благодаря металлическому корпусу, карболитовому изолятору и серебряному покрытию контактов изделие подходит для ответственных соединений в цепях постоянного и переменного тока.

Технические характеристики

• Тип: цилиндрический низкочастотный разъем (вилка кабельная);
• Серия: 2РМДТ;
• Типоразмер: 30;
• Количество контактов: 24;
• Диаметр контактов: около 1,5 мм (все одинаковые, код 5);
• Покрытие контактов: серебро;
• Изолятор: карболит;
• Корпус: металлический;
• Соединение: резьбовое;
• Рабочее напряжение: порядка нескольких сотен вольт постоянного или переменного тока (зависит от исполнения);
• Сопротивление изоляции: не менее единиц мегаом;
• Сопротивление контактов: единицы миллиом;
• Диапазон рабочих температур: от минусовых значений до примерно +100 °С;
• Исполнение: всеклиматическое, для экранированного кабеля;
• Производитель: «Элекон»;
• Артикул: 50100;
• Категория: 2РМД.

Условия эксплуатации

Разъем рассчитан на эксплуатацию в широком диапазоне температур, включая отрицательные значения, и сохраняет работоспособность при нагреве до примерно +100 °С. Всеклиматическое исполнение предполагает устойчивость к вибрации, пыли и другим внешним воздействиям, характерным для промышленной среды. Резьбовое соединение с ответной розеткой препятствует самопроизвольному разъединению под действием вибрации, что важно для стационарной и подвижной аппаратуры.

Комплектация и совместимость

Разъем поставляется как кабельная вилка с прямым патрубком для экранированного кабеля. Для получения полноценного соединения требуется ответная розетка соответствующего типоразмера и исполнения серии 2РМДТ30. Совместимость определяется типоразмером 30, количеством и диаметром контактов (24 контакта по 1,5 мм), а также резьбовым способом соединения. Точные сведения о комплектации, сертификатах, стандартах и гарантии в предоставленных данных отсутствуют.
