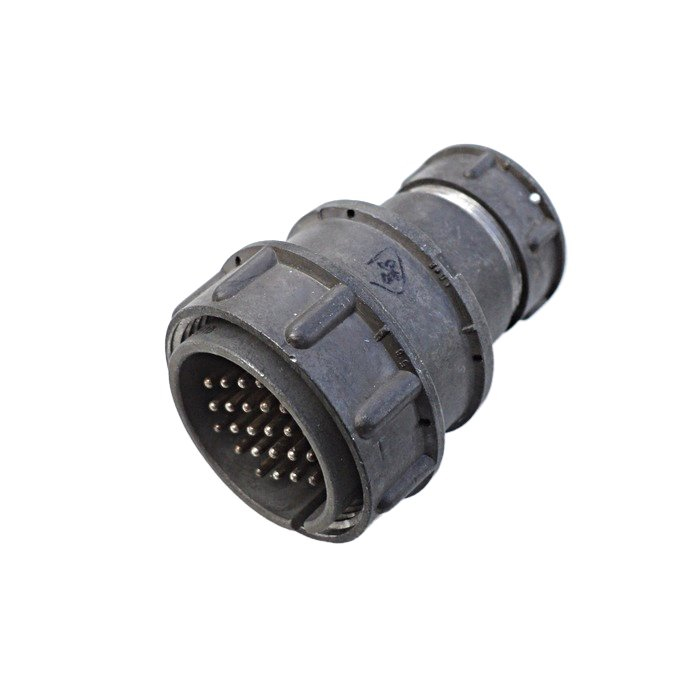

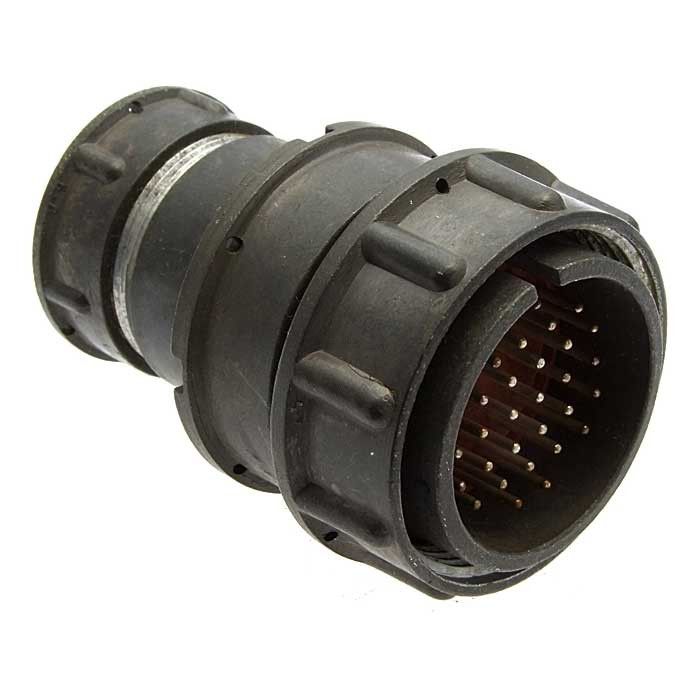

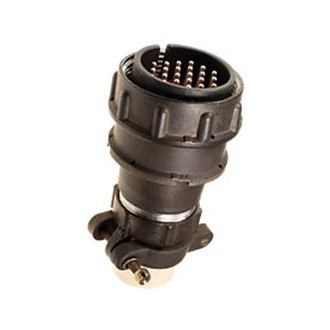

2РМДТ30КПЭ24Ш5В1В: кабельный цилиндрический разъём для ответственных электрических соединений

2РМДТ30КПЭ24Ш5В1В — низкочастотный цилиндрический электрический соединитель серии 2РМДТ, рассчитанный на надёжную коммутацию цепей постоянного и переменного тока. Исполнение применяется в составе промышленного, измерительного, транспортного и специального оборудования, где важны устойчивость соединения, защита контактов и удобство обслуживания кабельных линий.

Назначение и особенности

Разъём 2РМДТ30КПЭ24Ш5В1В относится к негерметичным соединителям внутреннего объёмного монтажа. Он предназначен для работы в электрических цепях переменного тока частотой до 3 МГц и постоянного тока; для серии указывается допустимое напряжение до 700 В, при этом для исполнения с 24 контактами приводится рабочее значение до 560 В.

Конструкция ориентирована на создание разъёмного соединения кабеля с ответной частью оборудования. Резьбовое сочленение помогает надёжно фиксировать разъём, а одношпоночная поляризация снижает риск неправильной стыковки при монтаже и техническом обслуживании.

Расшифровка маркировки

Маркировка содержит ключевые сведения о конструкции изделия:

Такое обозначение позволяет заранее определить совместимость разъёма с кабельной системой, ответной частью и требованиями проекта. Для корректного подбора важно учитывать не только число контактов, но и их схему расположения, тип корпуса, вид патрубка и конструкцию ответного соединителя.

Технические параметры

Исполнение 2РМДТ30КПЭ24Ш5В1В имеет 24 контакта диаметром 1,5 мм. Для 24-контактного разъёма типоразмера 30 указываются рабочее напряжение до 560 В, предельная нагрузка до 7 А на один контакт и суммарная токовая нагрузка до 140 А.

Среди важных эксплуатационных характеристик:

• Рабочий диапазон температур: от −60 до +100 °C

• Максимальное количество циклов сочленения и расчленения: до 500

• Сопротивление контакта для контакта диаметром 1,5 мм: не более 0,0025 Ом

• Ёмкость между контактами: не более 6 пФ

• Повышенная относительная влажность: до 98% при +40 °C

• Устойчивость к вибрационным и ударным воздействиям в пределах требований серии 2РМДТ

Где используется 2РМДТ30КПЭ24Ш5В1В

Кабельная вилка данного типа подходит для построения разъёмных соединений в системах, где необходимо передавать питание и сигналы через многоконтактный интерфейс. Прямой патрубок удобен при линейном выводе кабеля, а исполнение для экранированного кабеля помогает применять изделие в цепях, чувствительных к электромагнитным помехам.

Потенциальные области применения:

• Промышленные шкафы автоматики и управления

• Измерительные комплексы и испытательное оборудование

• Бортовые и транспортные электрические системы

• Системы связи, телеметрии и передачи сигналов

• Электрооборудование с повышенными требованиями к вибростойкости

• Кабельные сборки для аппаратуры внутреннего монтажа

Что учесть при применении

Перед монтажом 2РМДТ30КПЭ24Ш5В1В необходимо сверить схему контактов и подобрать совместимую ответную часть: соединители серии имеют разные варианты контактных расположений и не все исполнения взаимосочленяемы. Также следует учитывать тип ответного разъёма, ориентацию ключа, способ крепления кабеля и требования к экранированию линии.

2РМДТ30КПЭ24Ш5В1В сочетает 24-контактную компоновку, кабельный корпус с прямым патрубком, штыревые контакты с серебряным покрытием и всеклиматическое исполнение. Благодаря этому разъём может использоваться в проектах, требующих стабильного многоконтактного соединения в широком диапазоне условий эксплуатации.
