Назначение разъёма 2РМДТ30КПЭ24Г5В1В

Разъём 2РМДТ30КПЭ24Г5В1В производства предприятия «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель, относящийся к серии 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц. Такие соединители применяются в радиоэлектронной аппаратуре, приборах и промышленном оборудовании, где требуется надёжное электрическое соединение при повышенных требованиях к устойчивости к внешним воздействиям.

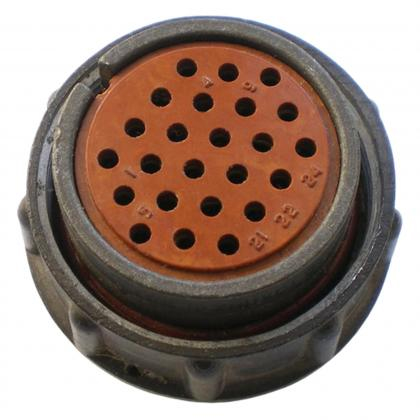

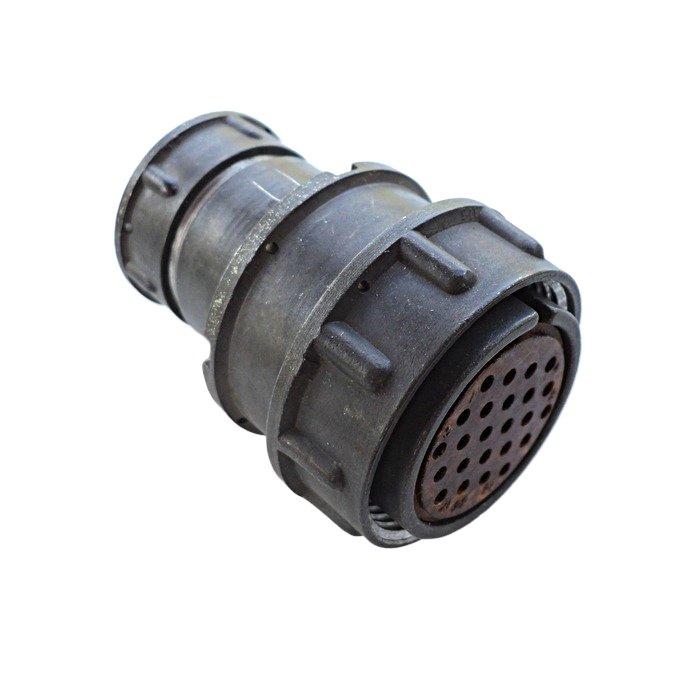

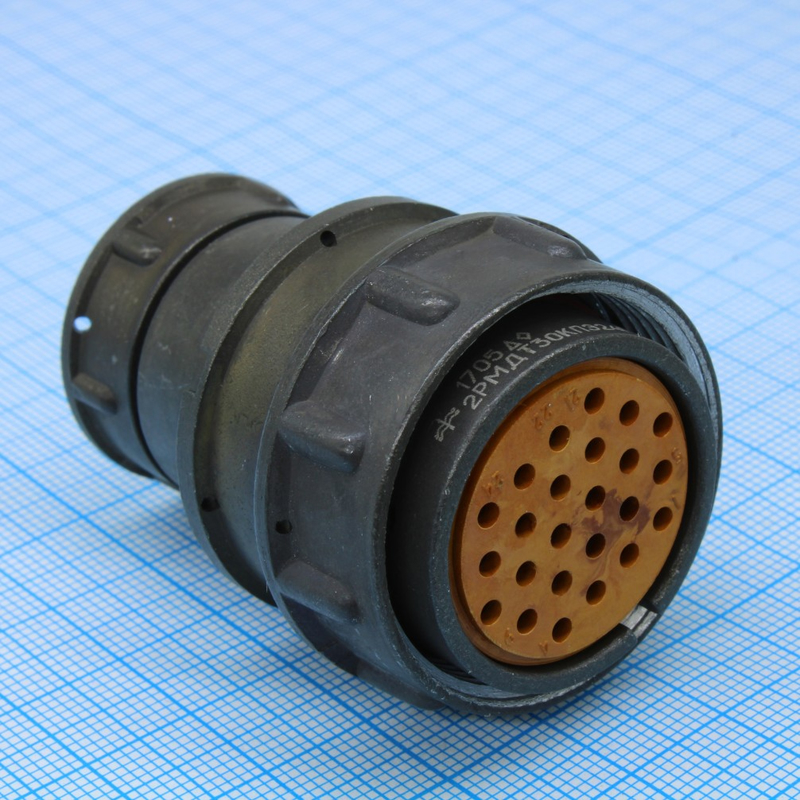

Данная модель выполнена в виде кабельной розетки — части соединителя, которая монтируется на кабель. Контактные хвостовики присоединяются к проводникам методом пайки, что обеспечивает стабильный и долговечный электрический контакт.

Основные технические характеристики

Разъём рассчитан на работу в широком диапазоне условий и имеет следующие подтверждённые параметры:

• Количество контактов — 24.
• Конфигурация контактов — все контакты диаметром 1,5 мм, что соответствует обозначению конфигурации «5» в маркировке изделия.
• Покрытие контактных пар — серебро, что снижает переходное сопротивление и повышает надёжность коммутации.
• Рабочее напряжение — до 560 В; предельно допустимое напряжение — не более 700 В.
• Рабочий диапазон температур — примерно от минус 60 до плюс 100 градусов Цельсия.
• Материал корпуса — металл; изолятор выполнен из карболита, обеспечивающего механическую прочность и тепловую устойчивость.
• Год выпуска, зафиксированный в карточке товара, — 2017.
• Страна производства — Россия, производитель «Элекон».

Конструктивные особенности и применение

Соединение и фиксация

Серия 2РМДТ относится к низкочастотным цилиндрическим разъёмам с резьбовым соединением. Резьбовой механизм обеспечивает надёжную фиксацию ответных частей и защищает сочленение от самопроизвольного разъединения при вибрации и механических нагрузках. Для исключения неправильной стыковки розетки и вилки предусмотрен один шпон, выполняющий функцию поляризации корпусов.

Условия эксплуатации

Разъём относится к «всеклиматическому» исполнению. Он устойчив к воздействию влажности и механических факторов в рамках установленных стандартов, а заявленный температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет применять изделие в различных климатических зонах.

Область применения

Благодаря сочетанию металлического корпуса, карболитового изолятора, серебряного покрытия контактов и резьбового соединения, разъём 2РМДТ30КПЭ24Г5В1В востребован в составе кабельных сборок и жгутов радиоэлектронной аппаратуры, в промышленном оборудовании и в приборах, где необходима коммутация цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В. Розетка монтируется на кабель пайкой, что делает её пригодной для стационарных и подвижных соединений, требующих устойчивости к вибрации, влажности и перепадам температуры.
