Назначение

2РМДТ30КПЭ24Г5В1В «5» — электрический разъём цилиндрического типа из серии 2РМДТ. Он предназначен для соединения низкочастотных цепей постоянного и переменного тока с частотой до 3000 Гц. Применяется в промышленных и технических системах, в том числе в оборудовании HVAC и холодильной технике, где требуется надёжное и разъёмное соединение кабелей.

Конструкция и особенности

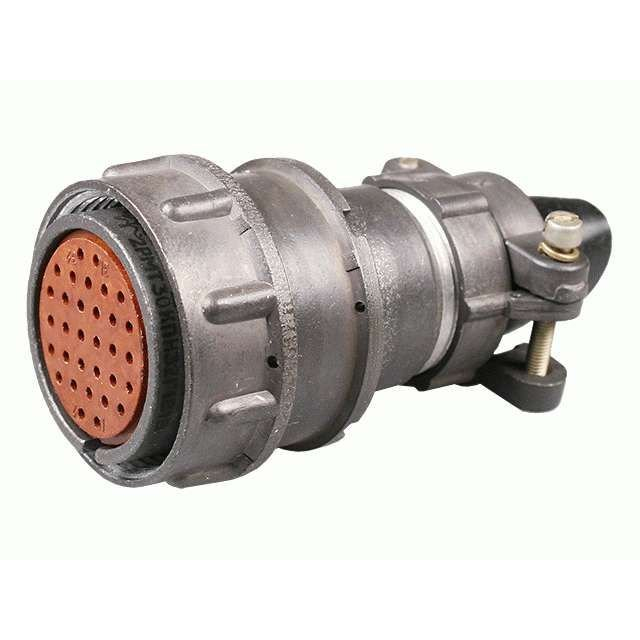

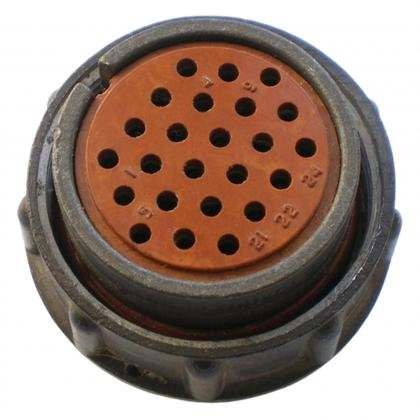

Изделие представляет собой кабельную розетку с 24 контактами диаметром 1,5 мм. Контакты прямые, монтаж выполняется пайкой на кабель. Предусмотрены прямой патрубок и гайка для экранированного кабеля.

Корпус металлический, блочный, приборного исполнения. Материал изолятора — карбит, покрытие контактов — серебро. Сочленение резьбовое с одношпоночной поляризацией корпусов, что исключает неправильную стыковку.

• Рабочий диапазон температур: от минус 60 до плюс 100 °C.
• Теплостойкость: до 100 °C.
• Рабочее напряжение: 560 В, максимальное — 700 В.
• Сопротивление контактов: не более 0,005 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Сечение подсоединяемого провода: до 1 мм².
• Устойчивость к синусоидальной вибрации: диапазон 1–5000 Гц.
• Исполнение: всеклиматическое.

Применение и условия эксплуатации

Разъём подходит для приборных и кабельных соединений в жёстких условиях эксплуатации, включая тропический климат. Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать его в неотапливаемых помещениях, на открытом воздухе и в составе промышленного оборудования.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а металлический корпус с резьбовым сочленением — механическую прочность и защиту стыка от саморазъединения при вибрации.

Сведения о партии

Товар имеет артикул 40263. Приёмка изделия — «5», год выпуска — 90. Категория товара — 2РМД. Производитель в данных о товаре не указан.
