Назначение и область применения

Розетка кабельная 2РМДТ30КПЭ24Г5В1В «5» предназначена для соединения электрических цепей общего назначения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к негерметичным цилиндрическим низкочастотным соединителям тропикоустойчивого исполнения и применяется там, где требуется надёжная коммутация при повышенной влажности и в условиях тропического климата.

Соединитель используется для работы в длинных электрических цепях, то есть в составе кабельных линий и жгутов, где важна стабильность контактного сопротивления и стойкость к внешним воздействиям. Кабельное исполнение корпуса с прямым патрубком позволяет закреплять ответную часть на кабеле и обеспечивать фиксацию соединения при вибрационных и ударных нагрузках.

Расшифровка обозначения

Маркировка 2РМДТ30КПЭ24Г5В1В полностью отражает конструктивные и эксплуатационные особенности изделия. Ниже приведены значения символов обозначения.

• 2РМДТ — тип: низкочастотный цилиндрический негерметичный соединитель для длинных электрических цепей.
• 30 — посадочный диаметр корпуса, равный 30 мм.
• К — кабельный корпус.
• П — прямой патрубок для ввода кабеля.
• Э — экранированный вариант исполнения.
• 24 — количество контактов.
• Г — розетка (гнездовая часть соединителя).
• 5 — сочетание контактов диаметром 1,5 мм.
• В — покрытие контактов серебром.
• 1 — теплостойкость до 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Подтверждённые технические характеристики

Изделие рассчитано на рабочее напряжение до 560 В и ток до 7 А на каждый контакт. Суммарная нагрузка на соединитель составляет до 140 А. Диапазон рабочих температур лежит в пределах от минус 60 до плюс 100 градусов Цельсия, при этом допускается перегрев контактов до плюс 180 градусов Цельсия.

Соединитель сохраняет работоспособность при вибрации с частотой до 5000 Гц и при ударных нагрузках. Заявленная наработка составляет не менее 1000 часов, а ресурс сочленений достигает 500 циклов. Контакты диаметром 1,5 мм имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения.

Конструктивные особенности

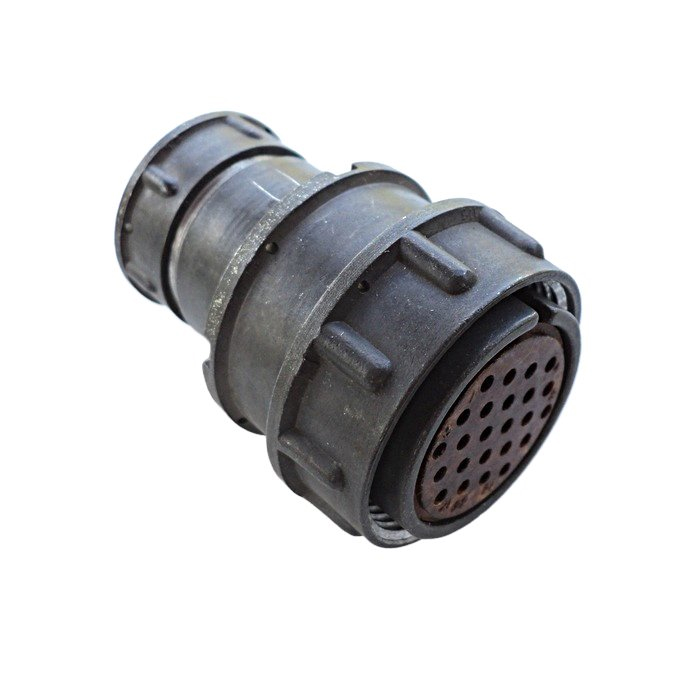

Розетка выполнена в экранированном кабельном корпусе с прямым патрубком, посадочный диаметр составляет 30 мм. Экранирование снижает влияние электромагнитных помех на передаваемые сигналы, что важно при работе в составе радиотехнической аппаратуры. Всеклиматическое исполнение и тропикоустойчивое исполнение позволяют использовать изделие в условиях повышенной влажности, характерной для тропического климата.

Изделие имеет приёмку «5», что подтверждает соответствие установленным требованиям качества для данной категории продукции. Год выпуска — 2026.

Применение

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей общего назначения. Основные сценарии использования включают кабельные сборки, жгуты и межблочные соединения, эксплуатируемые при повышенной влажности и в тропическом климате.

Благодаря стойкости к вибрации до 5000 Гц и ударным нагрузкам изделие подходит для аппаратуры, работающей в условиях механических воздействий. Рабочее напряжение до 560 В и ток до 7 А на контакт позволяют применять розетку в цепях питания и сигнальных цепях соответствующей нагрузки.

Краткая сводка характеристик

• Тип: кабельная розетка серии 2РМДТ, экранированная, негерметичная.
• Количество контактов: 24, диаметр контактов 1,5 мм, покрытие серебром.
• Посадочный диаметр: 30 мм, корпус кабельный с прямым патрубком.
• Напряжение: до 560 В; ток: до 7 А на контакт, суммарно до 140 А.
• Температура: от минус 60 до плюс 100 градусов Цельсия, перегрев контактов до плюс 180 градусов Цельсия.
• Вибрация: до 5000 Гц; наработка не менее 1000 часов; 500 сочленений.
• Исполнение: всеклиматическое, тропикоустойчивое; приёмка «5»; год 2026.
