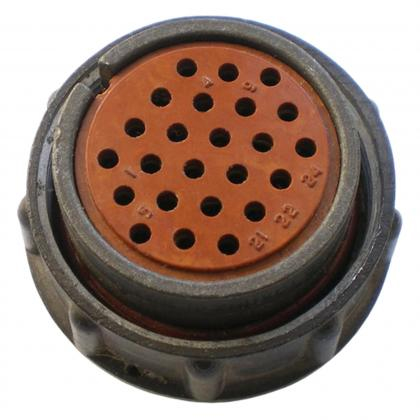

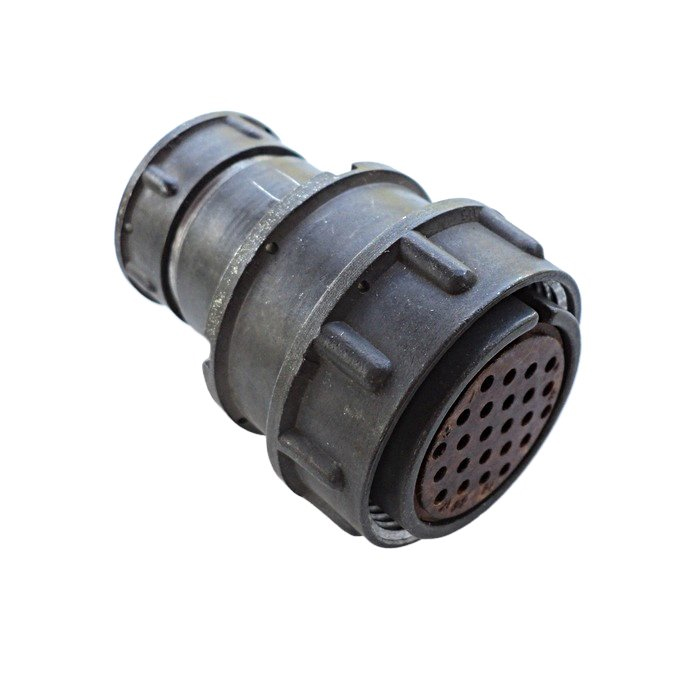

Назначение разъема 2РМДТ30КПЭ24Г5В1В

2РМДТ30КПЭ24Г5В1В — это электрический соединитель низкочастотный цилиндрический негерметичный, относящийся к серии 2РМДТ. Изделие представляет собой кабельную розетку с прямым патрубком и предназначено для соединения длинных электрических цепей. Разъем входит в группу цилиндрических негерметичных низкочастотных соединителей, устойчивых к тропическим условиям, и может применяться в составе электрооборудования, где требуется надежная коммутация цепей с большим числом проводников.

Модель выпущена в 2015 году и имеет всеклиматическое исполнение, что подразумевает устойчивость к воздействию тропического климата. Артикул изделия — 2552, категория — 2РМД.

Конструктивные особенности и технические характеристики

Розетка имеет посадочный диаметр корпуса 30 мм. Конструкция рассчитана на соединение 24 извлекаемых контактов диаметром 1,5 мм каждый. Корпусные детали изготовлены из алюминиевого сплава, а контакты имеют серебряное покрытие. Сочленение соединителей выполняется резьбовым способом, поляризация корпусов — одношпоночная, что исключает неправильную стыковку.

Электрические параметры разъема допускают максимальную токовую нагрузку до 7 А на каждый контакт и до 140 А на соединитель в целом. Рабочее напряжение переменного и постоянного тока — до 560 В. Максимально допустимая температура окружающей среды составляет 100°С.

Расшифровка условного обозначения

Маркировка 2РМДТ30КПЭ24Г5В1В содержит полную информацию о конструкции и назначении изделия. Каждый символ обозначает конкретный параметр:

• 2РМДТ — тип разъема: соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый для соединения длинных электрических цепей;
• 30 — посадочный диаметр корпуса розетки, равный 30 мм;
• К — тип корпуса: кабельный;
• П — вид патрубка: прямой;
• Э — вид гайки патрубка: для экранированного кабеля;
• 24 — количество контактов: 24;
• Г — вид соединителя: розетка (гнездо);
• 5 — сочетание контактов по их диаметрам: 1,5 мм;
• В — вид покрытия контактов: серебро;
• 1 — максимально допустимая температура окружающей среды: 100°С;
• В — всеклиматическое исполнение.

Применение и совместимость

Разъем 2РМДТ30КПЭ24Г5В1В применяется для соединения длинных электрических цепей в различных областях, где требуются цилиндрические низкочастотные соединители, устойчивые к тропическим условиям. Благодаря 24 контактам с диаметром 1,5 мм и токовой нагрузке до 7 А на контакт, изделие подходит для коммутации цепей управления, сигнализации и питания в составе промышленного и специального оборудования.

При выборе ответной части разъема важно учитывать особенности сочленения. Кабельную розетку нельзя соединить с кабельной вилкой, а блочную вилку — с блочной розеткой. Соединение выполняется только с кабельным и блочным разъемом, то есть кабельная розетка стыкуется с блочной вилкой или блочным разъемом соответствующего типа. Это требование обусловлено конструкцией корпусов и обеспечивает правильную поляризацию и надежный контакт при эксплуатации.

Изделие имеет всеклиматическое исполнение и рассчитано на работу при температуре окружающей среды до 100°С. Контакты с серебряным покрытием обеспечивают стабильное электрическое сопротивление и долговечность соединения. Корпусные детали из алюминиевого сплава придают разъему прочность и устойчивость к коррозии в условиях повышенной влажности.
