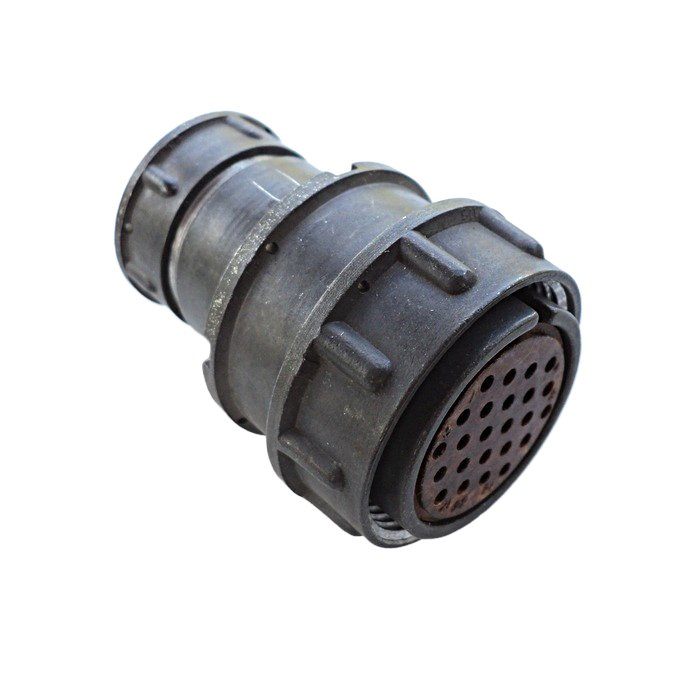

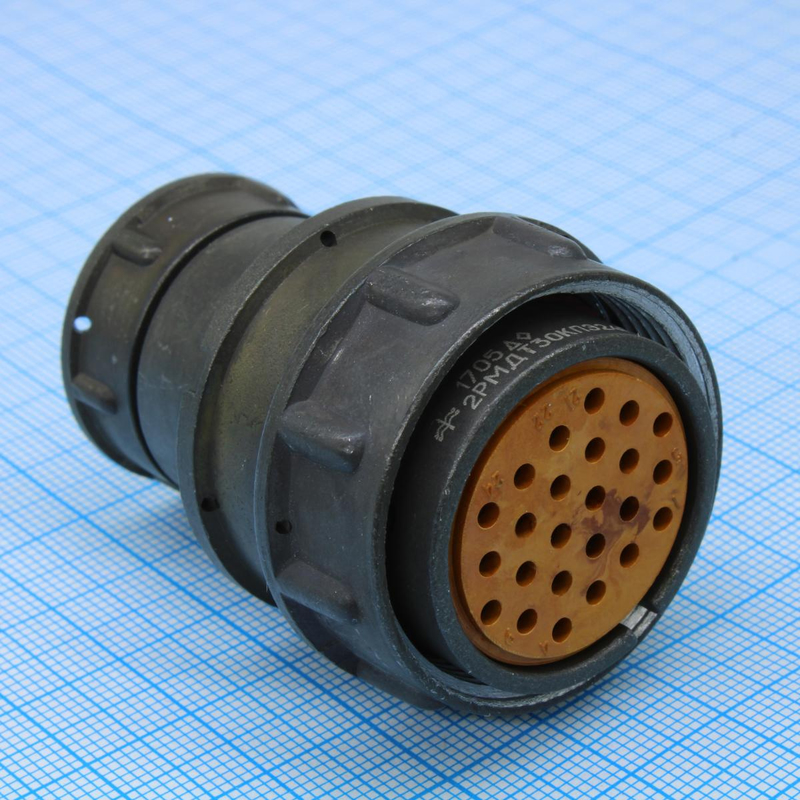

2РМДТ30КПЭ24Г5В1ЛВ: кабельная розетка для надежных электрических соединений

2РМДТ30КПЭ24Г5В1ЛВ — цилиндрический низкочастотный соединитель серии 2РМДТ, выполненный в виде кабельной розетки. Он предназначен для разъемного соединения электрических цепей постоянного и переменного тока в составе радиоэлектронной, измерительной, промышленной и специализированной аппаратуры.

Конструкция разъема рассчитана на внутренний объемный монтаж и применение с экранированным кабелем. Прямой патрубок и соответствующее исполнение концевой гайки помогают организовать аккуратный ввод кабеля и поддержать экранирование линии, что особенно важно для оборудования, чувствительного к электромагнитным помехам.

Основные особенности

Маркировка 2РМДТ30КПЭ24Г5В1ЛВ отражает ключевые конструктивные признаки изделия:

• Серия 2РМДТ — негерметичные цилиндрические соединители с резьбовой фиксацией.

• 30 — условный размер корпуса.

• К — кабельное исполнение.

• 24 — количество контактов.

• Г5 — контактная схема с 24 контактами диаметром 1,5 мм.

• В — серебряное покрытие контактов.

• 1 — исполнение с допустимой температурой нагрева до +100 °C.

• ЛВ — левое исполнение кабельной розетки во всеклиматическом варианте.

24-контактная компоновка позволяет передавать несколько сигнальных, управляющих или питающих линий через единый разъем. Серебряное покрытие контактных поверхностей способствует стабильному электрическому контакту при корректной сборке и эксплуатации.

Технические параметры

Для исполнения с 24 контактами диаметром 1,5 мм указываются следующие базовые характеристики:

Указанные показатели характеризуют возможности соединителя как элемента многоконтактной коммутации. Фактическая применимость в конкретном устройстве должна определяться с учетом схемы контактов, сечения проводников, условий охлаждения, режима нагрузки и требований конструкторской документации.

Где применяется разъем

Соединитель 2РМДТ30КПЭ24Г5В1ЛВ может использоваться в оборудовании, где необходимы надежная фиксация кабеля и многократное разъединение электрических цепей:

• В блоках радиоэлектронной аппаратуры.

• В системах автоматики и управления.

• В измерительных комплексах и испытательном оборудовании.

• В промышленной технике с несколькими сигнальными и питающими цепями.

• В приборных шкафах, стойках и кабельных сборках.

• В оборудовании, эксплуатируемом в широком диапазоне климатических условий.

Резьбовое сочленение уменьшает риск случайного расстыковывания при вибрации или механическом воздействии. Одношпоночная поляризация корпуса, характерная для соединителей 2РМДТ, помогает обеспечить правильную ориентацию частей при подключении.

Монтаж и эксплуатация

Провода подключают к хвостовикам контактов методом пайки. При монтаже важно соблюдать распайку в соответствии со схемой соединения, исключать перегрев контактной части и контролировать качество изоляции. Для экранированного кабеля следует правильно закрепить экран в патрубке, чтобы сохранить непрерывность экранирующего контура.

Перед вводом оборудования в работу рекомендуется проверить:

• соответствие ответной вилки выбранному исполнению розетки;

• совпадение контактной схемы и поляризации;

• отсутствие повреждений изолятора, резьбы и контактных гнезд;

• надежность пайки и кабельной заделки;

• отсутствие загрязнений на контактных поверхностях;

• правильность затяжки резьбового соединения.

2РМДТ30КПЭ24Г5В1ЛВ подходит для задач, где важны компактная многоконтактная коммутация, устойчивое резьбовое соединение и возможность работы в цепях постоянного и переменного тока до 3 МГц.
