Назначение соединителя 2РМДТ30К8Г7В1В

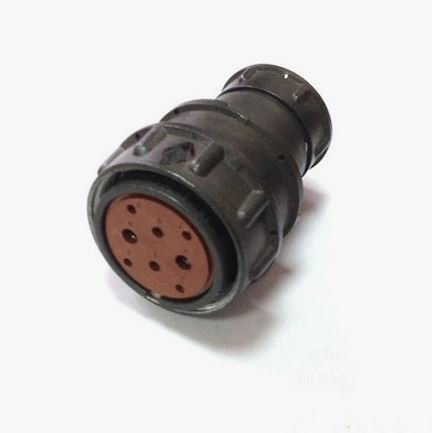

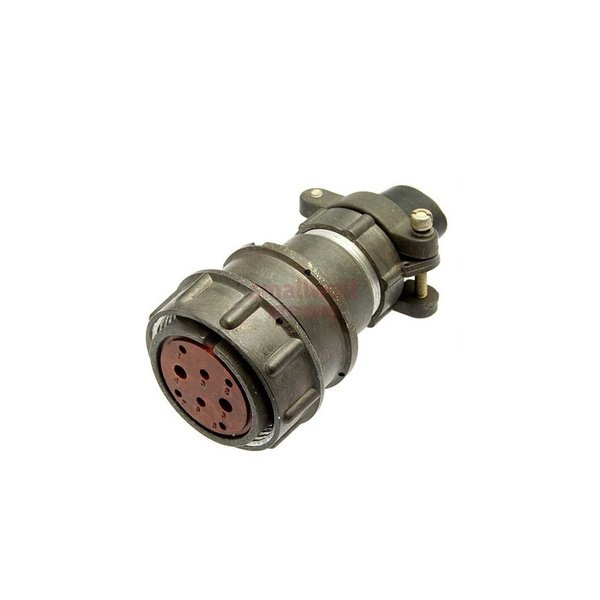

Соединитель 2РМДТ30К8Г7В1В представляет собой кабельную розетку серии 2РМД, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц. Изделие относится к разъёмам ручного соединения цилиндрической формы и применяется для внутреннего объёмного монтажа в электронных устройствах и системах, где требуется надёжное и прочное подключение кабелей.

Конструкция соединителя обеспечивает механическое соединение и разъединение вручную, без применения специального инструмента, что делает его удобным для монтажа и обслуживания аппаратуры. Розетка маркируется в соответствии с техническими условиями ГЕ0.364.126 ТУ и имеет функциональный аналог — розетку типа 2РМД30К8Г7В1.

Расшифровка условного обозначения

Обозначение 2РМДТ30К8Г7В1В построено по стандартной схеме и содержит полную информацию о типе и исполнении изделия. Каждая позиция обозначения имеет строго определённое значение.

• 2РМДТ — тип соединителя;
• 30 — условный размер корпуса;
• К — кабельный тип корпуса;
• 8 — количество контактов;
• Г — розетка;
• 7 — сочетание контактов диаметром 1,5 миллиметра, 2 миллиметра и 3 миллиметра;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до плюс 100 градусов Цельсия;
• В — климатическое исполнение В2.1 (всеклиматическое, категория размещения 2.1).

Подтверждённые технические характеристики

Соединитель рассчитан на работу в цепях с максимальным рабочим напряжением до 560 вольт. Максимальное испытательное напряжение в нормальных условиях составляет 1850 вольт. Токовая нагрузка распределяется по одиночным контактам в зависимости от их диаметра, а максимальная суммарная нагрузка на соединитель достигает 120 ампер.

• контакт диаметром 1,5 миллиметра — токовая нагрузка 13 ампер, сопротивление не более 2,5 миллиома;
• контакт диаметром 2 миллиметра — токовая нагрузка 18 ампер, сопротивление не более 1,6 миллиома;
• контакт диаметром 3 миллиметра — токовая нагрузка 36 ампер, сопротивление не более 0,8 миллиома;
• ёмкость между контактами — не более 6 пикофарад;
• сопротивление изоляции — не менее 5000 мегаом;
• масса изделия — около 36 граммов;
• усилие расчленения соединителей — не более 98,1 ньютона;
• усилие расчленения гнёзд для контактов диаметром 1,5 миллиметра — от 0,7 ньютона.

Покрытие контактов выполнено серебром, что обеспечивает стабильную проводимость и защиту от коррозии. Тип соединителя — негерметичный, климатическое исполнение — всеклиматическое.

Условия эксплуатации

Изделие предназначено для эксплуатации в широком диапазоне внешних воздействий. Температура окружающей среды при работе составляет от минус 60 до плюс 100 градусов Цельсия, при этом соединитель выдерживает смену температур от минус 60 до плюс 180 градусов Цельсия. Повышенная относительная влажность до 98 процентов обеспечивается при температуре плюс 35 градусов Цельсия.

Работоспособность сохраняется при атмосферном давлении от 133,32 умноженного на 10 в минус двенадцатой степени паскаля до 506 килопаскалей, а также при воздействии синусоидальной вибрации в диапазоне частот от 1 герца до 5000 герц с амплитудой ускорения 490 метров на секунду в квадрате.

Применение

Соединитель 2РМДТ30К8Г7В1В применяется в электронных устройствах и системах различного назначения, где необходимо организовать надёжное и прочное кабельное подключение с возможностью ручного соединения и разъединения. Благодаря всеклиматическому исполнению и широкому температурному диапазону изделие подходит для эксплуатации в составе аппаратуры, работающей в сложных климатических условиях. Комбинация контактов разных диаметров позволяет использовать соединитель как для силовых, так и для сигнальных цепей в пределах одной розетки.
