Назначение разъёма 2РМДТ30К8Г7В

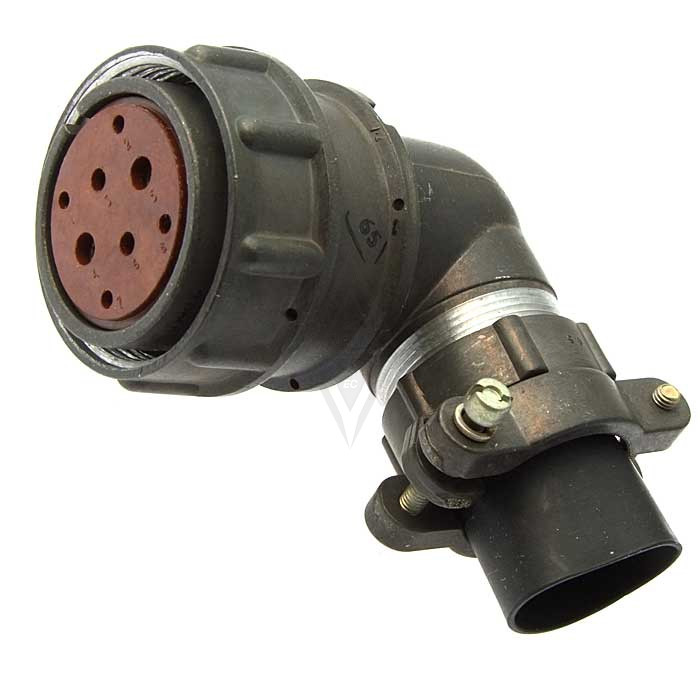

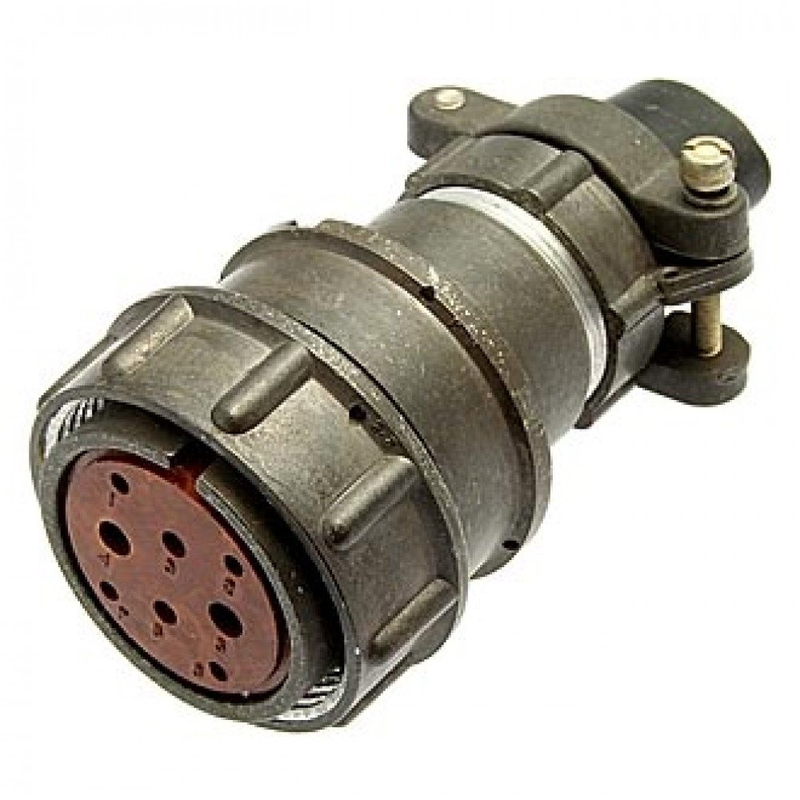

2РМДТ30К8Г7В — это цилиндрический негерметичный низкочастотный разъём тропикоустойчивого исполнения, предназначенный для соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Изделие применяется в составе кабельных сборок и приборных соединений, где требуется надёжная коммутация при воздействии неблагоприятных климатических и механических факторов.

Разъём относится к категории 2РМД, артикул 2528. Производитель в карточке товара не указан. Конструкция рассчитана на эксплуатацию в жёстких условиях: тропическое исполнение обеспечивает стойкость к влажности, плесени и перепадам температур.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные в паспортных данных изделия. Значения не подлежат расширительному толкованию и приведены в том виде, в каком они заявлены для данной модели.

• Тип корпуса — кабельный, обозначение «К» в маркировке.
• Посадочный диаметр — 30 мм.
• Количество контактов — 8, различного диаметра.
• Распределение контактов по диаметрам: 4 контакта диаметром 1,5 мм с током до 13 А, 2 контакта диаметром 2 мм с током до 18 А, 2 контакта диаметром 3 мм с током до 36 А.
• Суммарная нагрузка по контактам — до 120 А.
• Рабочее напряжение — до 560 В.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Стойкость к вибрации — диапазон от 1 до 5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Стойкость к акустическому шуму — до 170 дБ.
• Стойкость к линейному ускорению — до 2000 метров на секунду в квадрате.
• Сопротивление изоляции — не менее 1000 до 5000 МОм.
• Количество сочленений-расчленений — до 500 циклов.
• Срок службы — около 5000 часов.

Расшифровка обозначения 2РМДТ30К8Г7В

Маркировка изделия построена по отраслевой системе обозначений и содержит полную информацию о конструктивных и климатических особенностях разъёма.

1. 2РМДТ — серия разъёма.
2. 30 — диаметр монтажа в миллиметрах.
3. К — кабельный корпус.
4. 8 — количество контактов.
5. Г7 — исполнение с пазом и штифтом.
6. В — климатическое исполнение «В», всеклиматическое.
7. 1В — вариант с полной вставкой.

Применение и особенности эксплуатации

Разъём 2РМДТ30К8Г7В востребован в промышленной автоматике, приборостроении, системах связи и специальной технике, где требуется соединять цепи с частотами до 3 МГц. Негерметичное исполнение означает, что изделие не предназначено для работы под водой или при избыточном давлении среды, однако тропикоустойчивое исполнение позволяет использовать его во влажном и жарком климате.

Комбинация контактов разного диаметра даёт возможность коммутировать как слаботочные сигнальные линии, так и силовые цепи с токами до 36 А на отдельном контакте. Суммарный ток до 120 А при напряжении до 560 В позволяет задействовать разъём в распределительных узлах средней мощности. Высокая вибро- и ударопрочность, а также стойкость к акустическому шуму делают его пригодным для подвижных объектов и оборудования, работающего в условиях интенсивных механических нагрузок.

Технический чертёж изделия содержит виды спереди, сбоку и в разрезе, где указаны габаритные размеры и конструктивные элементы, что упрощает проектирование монтажных мест и кабельных разделок. Ресурс до 500 сочленений и срок службы около 5000 часов определяют область применения разъёма как элемента, рассчитанного на умеренное число переподключений в течение эксплуатационного цикла.
