Назначение соединителя 2РМДТ30К24ГА1В «5»

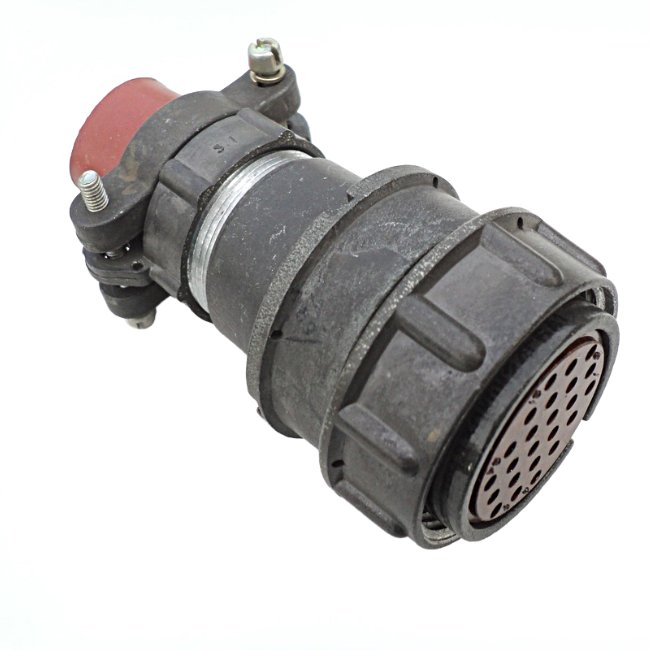

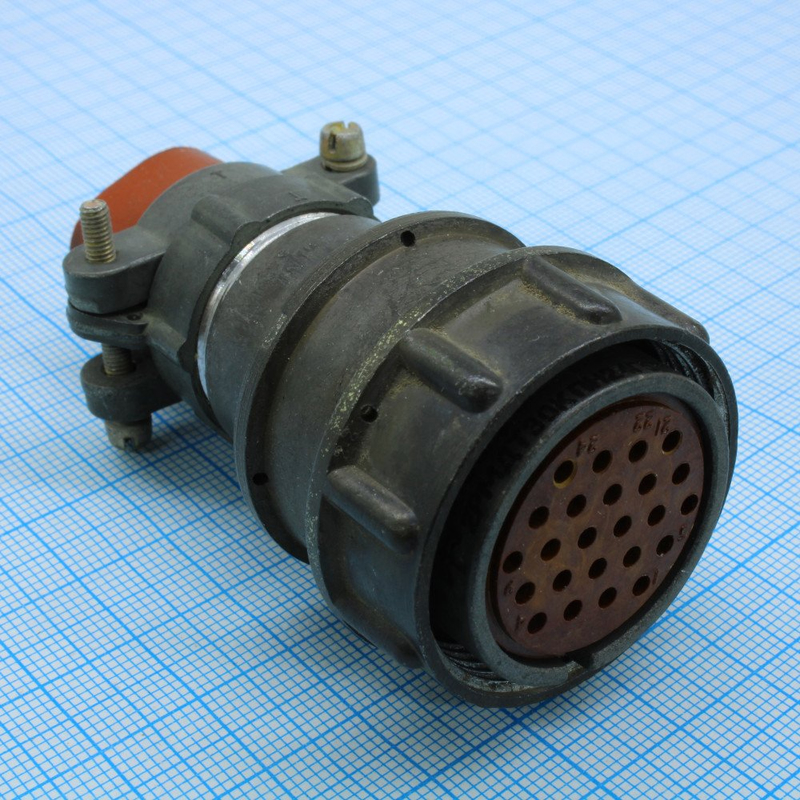

2РМДТ30К24ГА1В «5» — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения с резьбовой фиксацией. Изделие относится к серии 2РМДТ, предназначенной для надёжного соединения и разъединения электрических цепей постоянного и переменного тока в условиях объёмного монтажа. Соединитель применяется там, где требуется устойчивая работа электрооборудования при воздействии повышенной влажности, перепадов температур и механических нагрузок.

Конструктивно изделие состоит из вилки и розетки, которые могут быть блочными (приборными) или кабельными. Резьбовая фиксация обеспечивает стабильный электрический контакт и исключает самопроизвольное разъединение под действием вибрации.

Расшифровка обозначения

• 2РМДТ — тип соединителя: негерметичный, тропикоустойчивый.
• 30 — условный размер корпуса.
• К — кабельный корпус.
• 24 — количество контактов.
• Г — вид патрубка (гайка или специальное исполнение).
• А — экранированный вариант.
• 1 — теплостойкость до 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Подтверждённые особенности и технические характеристики

Максимальное рабочее напряжение соединителя достигает 560–700 В, рабочая частота — до 3 МГц. Токовая нагрузка на контакт составляет от 4 до 36 А. Сопротивление изоляции — не менее 5000 МОм, что подтверждает высокие изоляционные свойства изделия.

Соединитель выдерживает вибрацию в диапазоне 1–10000 Гц с ускорением до 1000 м/с², а также одиночные удары с ускорением до 5000 м/с². Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Срок службы достигает 15 лет, наработка — не менее 1000 часов.

Исполнение «5» соответствует приёмке по категории «5», что свидетельствует о повышенных требованиях к качеству и надёжности изделия при эксплуатации в ответственных условиях.

Применение

Благодаря тропикоустойчивому и всеклиматическому исполнению, экранированному варианту и теплостойкости до 100 градусов Цельсия, соединитель 2РМДТ30К24ГА1В «5» применяется в объёмном монтаже электрических цепей постоянного и переменного тока. Изделие подходит для эксплуатации в составе приборов и кабельных сборок, где необходима устойчивость к вибрации, ударам, влажности и широкому диапазону температур.

Наличие 24 контактов позволяет коммутировать многожильные цепи в одном корпусе, а кабельное исполнение корпуса упрощает монтаж жгутов и кабельных линий. Экранирование снижает влияние электромагнитных помех, что важно при передаче сигналов с рабочей частотой до 3 МГц.

Комплектация и соответствие

Соединитель поставляется в виде вилки и розетки, выполненных в блочном (приборном) или кабельном варианте. Артикул изделия — 2527, категория — 2РМД. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах не приводятся.
