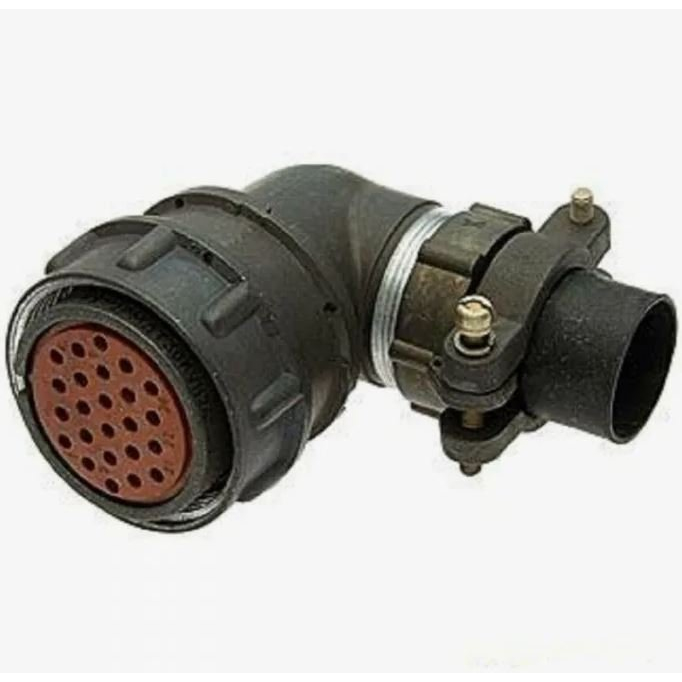

2РМДТ30К24Г5В1В «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2рмдт30к24г5в1в

Соединитель 2РМДТ30К24Г5В1В представляет собой кабельную розетку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Этот соединитель относится к типу 2РМДТ и имеет следующие ключевые характеристики:

Основные характеристики :

Количество контактов : 24
Рабочее напряжение : до 560 В
Максимальная токовая нагрузка : на одиночный контакт — 7 А, суммарная — до 140 А
Сопротивление контактов : не более 2,5 мОм
Сопротивление изоляции : не менее 5000 МОм

Условия эксплуатации :

Температура окружающей среды : от -60° С до +100° С
Относительная влажность : до 98% при +35° С
Вибрация : допустимая синусоидальная вибрация с диапазоном частот от 1 Гц до 5000 Гц и амплитудой ускорения до 490 м/с?

Конструкция :

Корпус соединителя выполнен из металла, а изолятор — из карболита. Соединение осуществляется резьбовым методом, а поляризация корпусов одношпоночная. Габаритные размеры составляют 38?38?25 мм, а масса — не более 41 г.

Дополнительные особенности :

Соединитель обладает высокой механической прочностью и устойчивостью к различным климатическим воздействиям, что делает его подходящим для использования в различных условиях. Он также обеспечивает надежное соединение с проводами диаметром до 1 мм?.

Эти характеристики делают соединитель 2РМДТ30К24Г5В1В универсальным решением для подключения электрических цепей в различных областях применения.

2РМДТ30К24Г5В1В — это кабельная розетка, предназначенная для использования в электрических цепях с постоянным и переменным током до 3 МГц. Она применяется для внутреннего объемного монтажа и имеет следующие характеристики:

Условное обозначение

2РМДТ : тип соединителя.
30 : условный размер.
К : кабельный тип корпуса.
24 : количество контактов.
Г : розетка.
5 : обозначение сочетания контактов (все контакты диаметром 1,5 мм).
В : серебряное покрытие контактов.
1 : теплостойкость до +100° С.
В : климатическое исполнение В2.1 (всеклиматическое, категория размещения 2.1).

Технические характеристики

Токовая нагрузка : на одиночный контакт — 7 А, максимальная суммарная — 140 А.
Максимальное рабочее напряжение : 560 В.
Максимальное испытательное напряжение : в нормальных условиях — 1850 В, при пониженном давлении — 350 В.
Сопротивление контактов : не более 2,5 мОм.
Емкость между контактами : не более 6 пФ.
Сопротивление изоляции : не менее 5000 МОм.
Усилие расчленения : не более 235,44 Н (24 кгс).
Минимальная наработка : 1000 часов.
Число сочленений-расчленений : 500.
Гамма-процентный срок сохраняемости : 15 лет при ?=99,5%.
Сочленение : резьбовое.
Поляризация корпусов : одношпоночная.
Габаритные размеры : диаметр — 39 мм, длина — 25 мм.
Масса : не более 46,5 г.

Условия эксплуатации

Температура среды : от -60° С до +100° С.
Смена температур : от -60° С до +180° С.
Относительная влажность : до 98% при +35° С.
Атмосферное давление : от 133,32·10^-12 Па до 506 кПа.
Вибрация : от 1 Гц до 5000 Гц с ускорением 490 м/с^2.
Механический удар : одиночный — до 5000 м/с^2, многократный — до 1000 м/с^2.

Эта розетка используется в различных электронных устройствах и радиоэлектронной аппаратуре, обеспечивая надежное соединение в сложных условиях эксплуатации.
