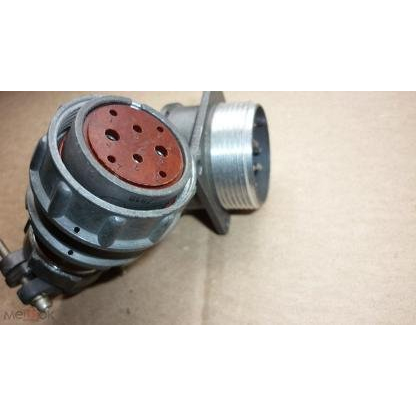

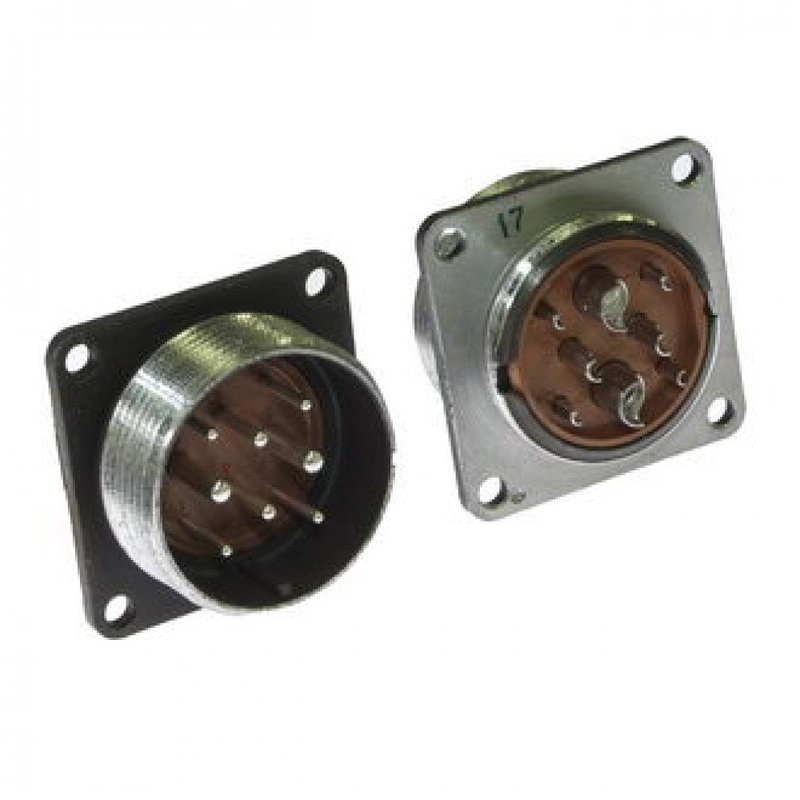

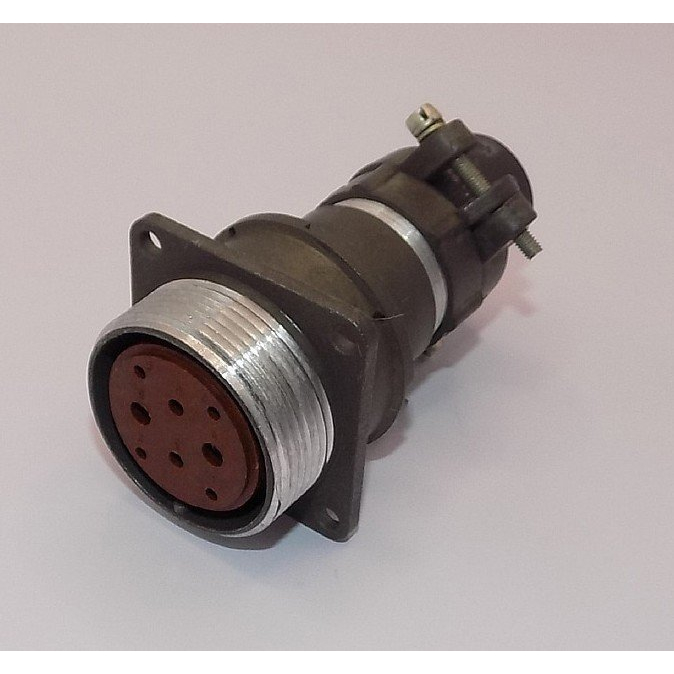

2РМДТ30БПН8Ш7В1В 2017г Элекон

Цена:

4850 ₽

В наличии: 46 шт.

Производитель: Элекон

Технические характеристики

2РМДТ30БПН8Ш7В1В — это цилиндрический низкочастотный соединитель производства завода «Элекон». Он представляет собой приборную вилку блочного типа с серебряными контактами, прямым патрубком и гайкой для неэкранированного кабеля, предназначенную для соединения и разъединения электрических цепей в тропикоустойчивом исполнении.

Соединитель имеет 8 контактов разного диаметра: 4 контакта Ø1,5 мм, 2 контакта Ø2 мм и 2 контакта Ø3 мм, с круглой формой и пайкой для монтажа. Корпус выполнен из алюминиевого сплава А-22 с оксидированием (серый цвет), диаметром 39 мм и высотой 54 мм, изолятор — из карболита коричневого цвета.

Метод сочленения — резьбовой (шаг M33х1,5 мм), с одношпоночной поляризацией для ориентации. Он выдерживает рабочее напряжение до 560 В, ток на контакт до 36 А (в зависимости от размера), а на весь разъем — до 120 А.

Рабочий диапазон температур — от -60 до +100 °C, влажность до 98% при +40 °C, атмосферное давление от 10⁻⁵ до 300 кПа. Соединитель устойчив к вибрации (1–5000 Гц, 50 g), ударам (до 500 g), акустическим шумам (170 дБ) и имеет ресурс 500 соединений.

Эта модель относится к серии 2РМДТ с условным размером корпуса 30 и климатическим исполнением В2.1, что делает её подходящей для надежной работы в сложных условиях.

Описание

Назначение и область применения

Соединитель 2РМДТ30БПН8Ш7В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для соединения и разъединения электрических цепей в составе электронной и электротехнической аппаратуры. Приборная вилка блочного типа применяется там, где требуется надёжная коммутация при воздействии неблагоприятных внешних факторов. Тропикоустойчивое исполнение позволяет эксплуатировать изделие в условиях повышенной влажности и температуры, что делает его востребованным в промышленном оборудовании, измерительной технике и системах управления.

Конструктивные особенности и материалы

Корпус вилки изготовлен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Наружный диаметр корпуса составляет 39 миллиметров, высота — 54 миллиметра. Изолятор выполнен из карболита коричневого цвета, обеспечивающего электрическую изоляцию и механическую фиксацию контактов.

Метод сочленения — резьбовой, с резьбой M33х1,5 миллиметра. Одношпоночная поляризация исключает неправильное подключение и обеспечивает правильную ориентацию ответных частей. Прямой патрубок и гайка предназначены для неэкранированного кабеля.

Электрические параметры и контакты

Соединитель оснащён восемью контактами круглой формы разного диаметра, что позволяет коммутировать цепи с различной токовой нагрузкой. Монтаж контактов выполняется пайкой. Распределение контактов по диаметру:

4 контакта диаметром 1,5 миллиметра;
2 контакта диаметром 2 миллиметра;
2 контакта диаметром 3 миллиметра.

Рабочее напряжение достигает 560 В. Ток на контакт составляет до 36 А в зависимости от размера контакта, а суммарный ток на весь разъём — до 120 А. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает надёжность электрического соединения.

Условия эксплуатации и устойчивость к воздействиям

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность достигает 98 процентов при температуре плюс 40 градусов Цельсия. Рабочий диапазон атмосферного давления составляет от 10 в минус пятой степени до 300 килопаскалей.

Соединитель устойчив к воздействию следующих факторов:

вибрация в диапазоне от 1 до 5000 герц с ускорением до 50 g;
удары с ускорением до 500 g;
акустические шумы уровнем до 170 децибел.

Ресурс соединений составляет 500 циклов сочленения и расчленения.

Серия и климатическое исполнение

Модель относится к серии 2РМДТ с условным размером корпуса 30 и климатическим исполнением В2.1. Такое сочетание параметров определяет пригодность соединителя для длительной надёжной работы в сложных условиях, включая тропический климат, вибрационные и ударные нагрузки.
