2РМДТ30БПН8Ш7В1В: надежный цилиндрический разъем для промышленной аппаратуры

Разъем 2РМДТ30БПН8Ш7В1В предназначен для разъемного соединения электрических цепей постоянного и переменного тока в составе промышленного, измерительного, транспортного и специального оборудования. Это цилиндрический низкочастотный соединитель серии 2РМДТ с резьбовой фиксацией, рассчитанный на эксплуатацию в сложных климатических и механических условиях.

Назначение и конструкция

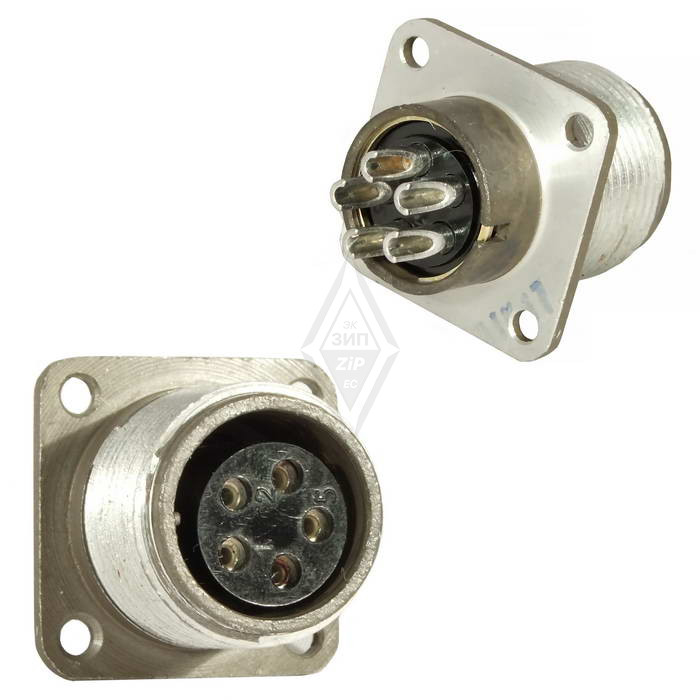

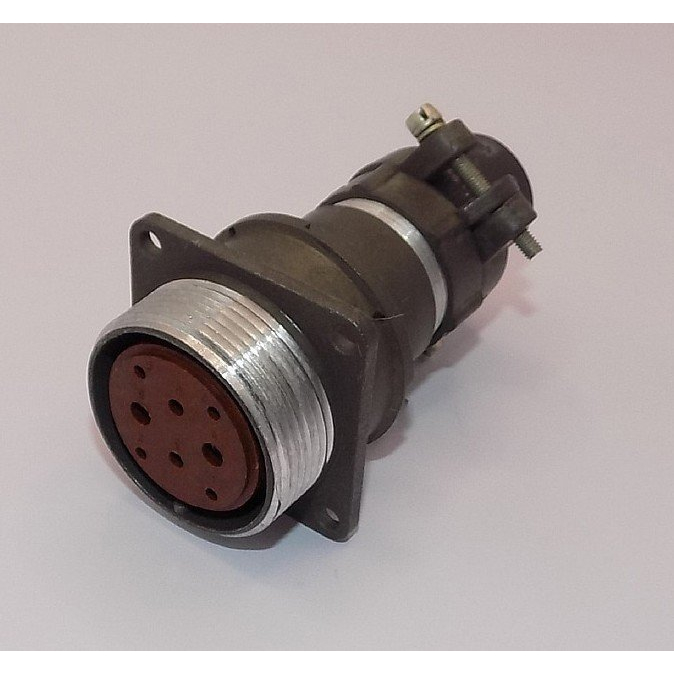

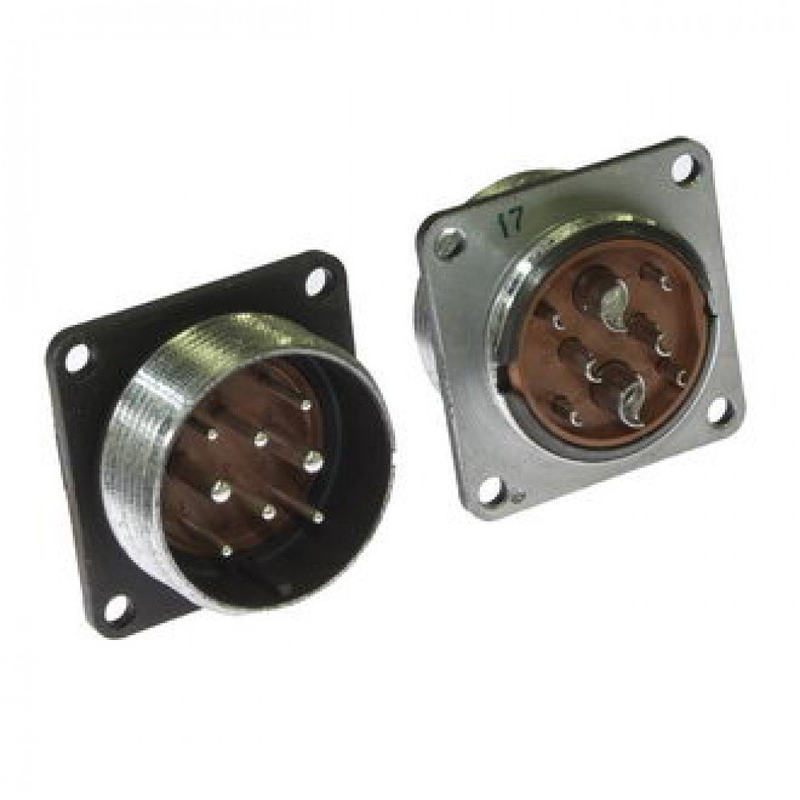

Модель 2РМДТ30БПН8Ш7В1В представляет собой приборную, или блочную, вилку. Конструкция предусматривает прямой патрубок и гайку для ввода неэкранированного кабеля, а внутренний объемный монтаж выполняется пайкой. Резьбовое соединение частей разъема надежно удерживает сочлененное положение и снижает риск случайного расстыковывания при вибрациях или перемещении оборудования.

Разъем относится к негерметичным соединителям всеклиматического исполнения. Его применяют там, где требуется создать долговечное многоконтактное подключение между кабельной линией и корпусом прибора, шкафа управления, блока питания, измерительного модуля или иной аппаратуры.

Технические особенности

В обозначении 2РМДТ30БПН8Ш7В1В заложены основные конструктивные признаки изделия:

Для восьмиконтактного исполнения рабочее напряжение может достигать 560 В. Допустимый ток на отдельный контакт зависит от его диаметра: до 13 А для контакта диаметром 1,5 мм, до 18 А для 2 мм и до 36 А для 3 мм. Максимальная суммарная токовая нагрузка соединителя — до 120 А.

Сопротивление контактов нормируется на уровне не более 2,5 мОм, 1,6 мОм или 0,8 мОм соответственно для контактов диаметром 1,5, 2 и 3 мм. Высокое сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях — помогает сохранять электрическую надежность цепей при длительной эксплуатации.

Устойчивость к эксплуатации

Серия 2РМДТ разработана для работы в аппаратуре, испытывающей температурные перепады, вибрацию и механические воздействия. Для соединителей данного типоразмера указываются рабочие температуры от −60 до +100 °C, воздействие повышенной влажности до 98% при +40 °C, а также стойкость к синусоидальной вибрации в диапазоне 1–5000 Гц.

Ресурс соединителя предусматривает не менее 500 циклов сочленения и расчленения. Это делает 2РМДТ30БПН8Ш7В1В подходящим для оборудования, которое регулярно обслуживается, заменяется по модулям или требует периодического отключения кабельных жгутов.

Где применяется 2РМДТ30БПН8Ш7В1В

Разъем может использоваться в системах, где необходимы восемь надежно разделенных электрических цепей и прочная механическая фиксация кабельного подключения:

• В шкафах автоматики, распределительных и управляющих устройствах.

• В измерительных комплексах, испытательных стендах и лабораторной аппаратуре.

• В источниках питания, преобразовательной технике и силовых модулях.

• В машиностроительном, транспортном и промышленном оборудовании.

• В бортовых и специальных системах, работающих при вибрациях и температурных изменениях.

• В кабельных жгутах и межблочных соединениях электронной аппаратуры.

При выборе ответной части необходимо проверить соответствие типоразмера корпуса, количество и схему расположения контактов, тип контактов, покрытие, исполнение кабельного ввода и условия эксплуатации. Такой подход обеспечивает корректное сочленение, допустимую токовую нагрузку и долговременную стабильность электрического контакта.
