Назначение разъема 2РМДТ30БПН8Ш7А1В «ОС»

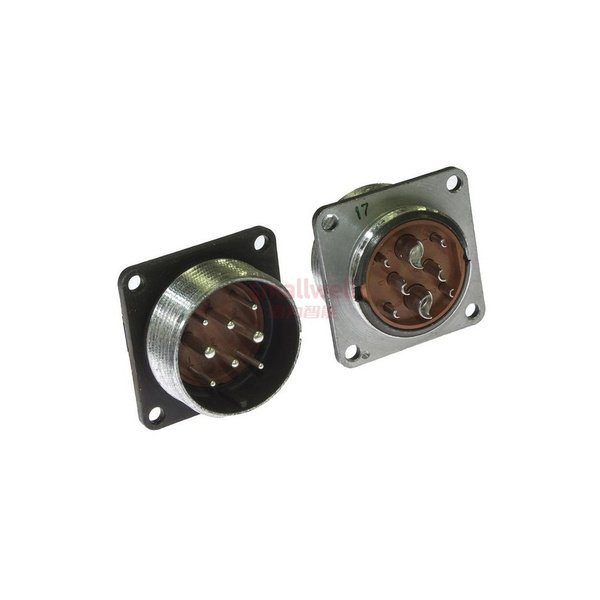

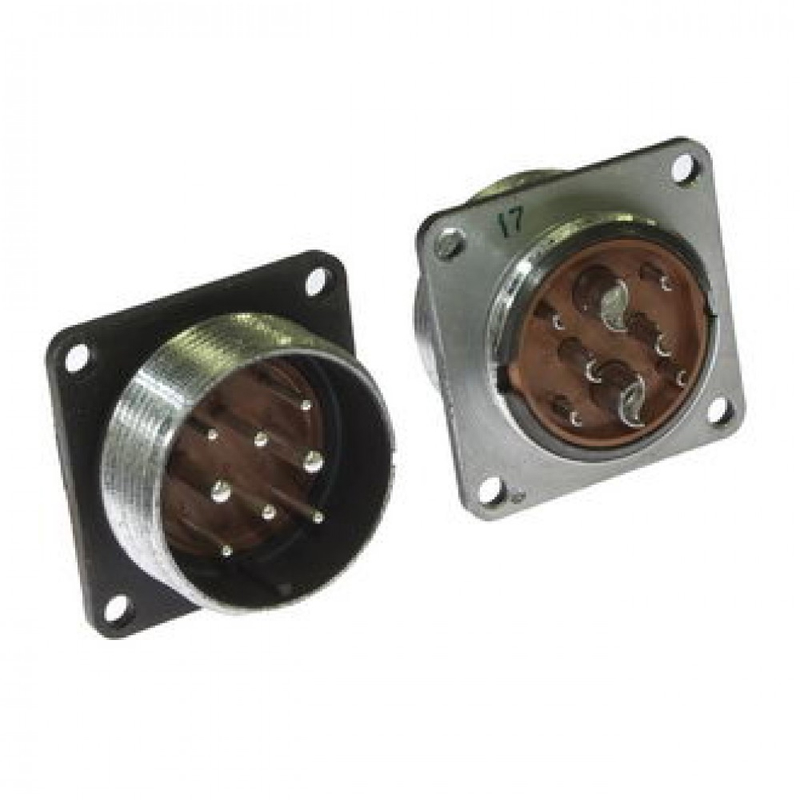

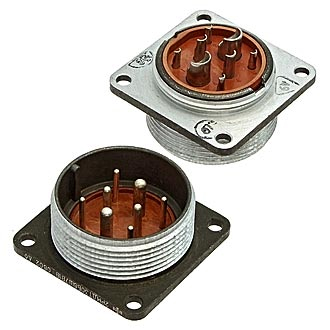

2РМДТ30БПН8Ш7А1В «ОС» — это электрический соединитель (разъем) серии 2РМДТ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории цилиндрических соединителей ручного соединения и применяется для внутреннего объемного монтажа. Основное назначение — обеспечение надежного и прочного электрического контакта между блоками и узлами аппаратуры. Конструктивно данный разъем представляет собой вилку блочного (приборного) типа, то есть устанавливается непосредственно на корпус прибора или блока.

Подтвержденные технические особенности

Разъем обладает следующими характеристиками, заявленными изготовителем:

• Количество контактов — 8.
• Тип корпуса — блочный (приборный).
• Патрубок — прямой.
• Гайка патрубка — для неэкранированного кабеля.
• Часть соединителя — вилка (штырь).
• Сочетание контактов — диаметром 1,5 мм, диаметром 2,0 мм и диаметром 3,0 мм.
• Покрытие контактов — золото.
• Теплостойкость — до 100 градусов Цельсия.
• Тип климатического исполнения — всеклиматическое.
• Максимальное рабочее напряжение для исполнения с 8 контактами — 560 В.

Серия 2РМДТ в целом рассчитана на ток до 260 А и напряжение до 700 В, однако для конкретного типа 2РМДТ30БПН8Ш7А1В максимальное рабочее напряжение составляет 560 В. Разъемы соответствуют техническим условиям ГЕ0.364.126 ТУ и бР0.364.045 ТУ.

Приемка «ОС»

Товар имеет приемку «ОС». Это означает, что изделие прошло приемку по особым условиям, что подтверждает его соответствие повышенным требованиям, предъявляемым к элементам ответственного назначения. Такая приемка обычно связана с необходимостью обеспечения повышенной надежности и контроля качества при производстве.

Применение и совместимость

Разъем 2РМДТ30БПН8Ш7А1В «ОС» используется в различных электрических системах, где требуется надежное и прочное соединение. Благодаря всеклиматическому исполнению и теплостойкости до 100 градусов Цельсия он может эксплуатироваться в разнообразных условиях. Ответными частями для данной вилки являются различные типы розеток, в частности 2РМД30К8Г7А1 и другие, выбор которых зависит от конфигурации патрубка и типа применяемого кабеля. При подборе ответной части необходимо учитывать количество контактов, их диаметры и тип корпуса.

Область применения

Благодаря своим характеристикам разъем находит применение в приборостроении, радиоэлектронной аппаратуре и других областях, где требуется коммутация цепей с постоянным и переменным током частотой до 3 МГц. Блочное исполнение позволяет использовать его для подключения кабельных линий к приборам и блокам, а золотое покрытие контактов обеспечивает стабильность переходного сопротивления и коррозионную стойкость. Всеклиматическое исполнение и приемка «ОС» делают его пригодным для ответственных применений.
