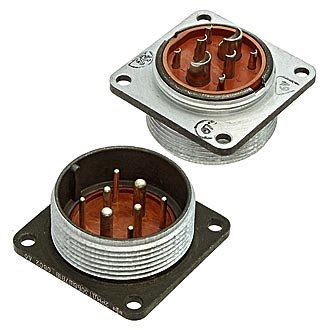

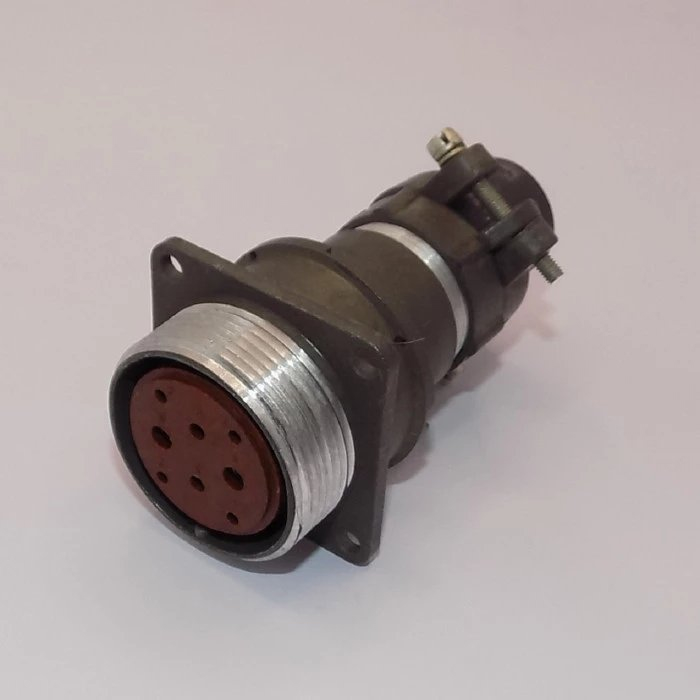

2РМДТ30БПН8Ш7А1В 2014г

Цена:

4500 ₽

В наличии: 37 шт.

Технические характеристики

2РМДТ30БПН8Ш7А1В

2РМДТ30БПН8Ш7А1В — это цилиндрический низкочастотный электрический разъём (вилка) блочного (приборного) типа из серии 2РМДТ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Он используется для внутреннего объёмного монтажа в промышленном оборудовании, включая системы HVAC и рефрижерации.

Основные характеристики

Разъём имеет 8 контактов с сочетанием диаметров 1,5 мм, 2 мм и 3 мм, покрытием из золота для надёжного соединения. Максимальное рабочее напряжение — 560 В, токовая нагрузка на контакт: 13 А (Ø1,5 мм), 18 А (Ø2 мм), 36 А (Ø3 мм). Сопротивление изоляции не менее 1000 МОм, количество сочленений/расчленений — до 500.

Конструкция и монтаж

Корпус — кабельный с прямым патрубком и гайкой для неэкранированного кабеля, фиксация сочленения резьбовая с одношпоночной поляризацией. Монтаж выполняется объёмной пайкой, тип климатического исполнения — всеклиматический (от -60 до +100°C). Минимальная наработка — 5000 часов, срок хранения — 25 лет.

Применение

Соответствует ТУ ГЕ0.364.126 и бР0.364.045, подходит для промышленных систем с высокими требованиями к виброустойчивости и герметичности.

Описание

Назначение

2РМДТ30БПН8Ш7А1В — цилиндрический низкочастотный электрический разъём (вилка) блочного, или приборного, типа из серии 2РМДТ. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется для внутреннего объёмного монтажа в промышленном оборудовании, в том числе в системах HVAC и рефрижерации.

Основные электрические характеристики

Вилка имеет 8 контактов с сочетанием диаметров 1,5 мм, 2 мм и 3 мм. Контакты имеют золотое покрытие, обеспечивающее надёжность соединения. Максимальное рабочее напряжение составляет 560 В.

Токовая нагрузка распределяется по диаметру контакта:

контакты диаметром 1,5 мм — 13 А;
контакты диаметром 2 мм — 18 А;
контакты диаметром 3 мм — 36 А.

Сопротивление изоляции — не менее 1000 МОм. Ресурс по количеству сочленений и расчленений достигает 500 циклов.

Конструкция и монтаж

Корпус разъёма — кабельный, с прямым патрубком и гайкой для неэкранированного кабеля. Фиксация сочленения резьбовая, поляризация одношпоночная, что исключает неправильное соединение частей разъёма. Монтаж выполняется объёмной пайкой.

Климатическое исполнение — всеклиматическое: изделие работоспособно при температуре от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка составляет 5000 часов, срок хранения — 25 лет.

Применение и соответствие стандартам

Разъём подходит для промышленных систем с высокими требованиями к виброустойчивости и герметичности. Изделие соответствует техническим условиям ТУ ГЕ0.364.126 и бР0.364.045.

Области применения:

внутренний объёмный монтаж в промышленном оборудовании;
системы HVAC (отопление, вентиляция, кондиционирование);
рефрижераторные и холодильные установки;
электрические цепи постоянного и переменного тока с частотой до 3 МГц.

Сводные сведения

Артикул изделия — 40259. Категория — 2РМД. Год сведений о товаре — 2014. Производитель в данных о товаре не указан. Краткое описание из каталога отсутствует.

Ключевые особенности

8 контактов с диаметрами 1,5 мм, 2 мм и 3 мм и золотым покрытием;
максимальное рабочее напряжение 560 В;
токовая нагрузка до 36 А на контакт диаметром 3 мм;
сопротивление изоляции не менее 1000 МОм;
ресурс до 500 сочленений и расчленений;
всеклиматическое исполнение от минус 60 до плюс 100 градусов Цельсия;
минимальная наработка 5000 часов, срок хранения 25 лет;
резьбовая фиксация и одношпоночная поляризация;
кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля;
монтаж объёмной пайкой.
