2РМДТ30БПН8Г7В1В: блочная розетка для надежных промышленных соединений

Соединитель 2РМДТ30БПН8Г7В1В — это цилиндрическая блочная розетка серии 2РМДТ, предназначенная для внутреннего объёмного монтажа и разъёмного подключения электрических цепей. Исполнение применяется в аппаратуре, где важны механическая стойкость, стабильность электрического контакта и работа в широком диапазоне внешних воздействий.

Изделие относится к негерметичным всеклиматическим соединителям ручного сочленения. Конструкция с прямым патрубком рассчитана на подключение неэкранированного кабеля и позволяет формировать обслуживаемые разъёмные соединения в составе шкафов управления, приборных стоек, испытательных комплексов, промышленного оборудования и специализированной электроаппаратуры.

Конструктивное исполнение

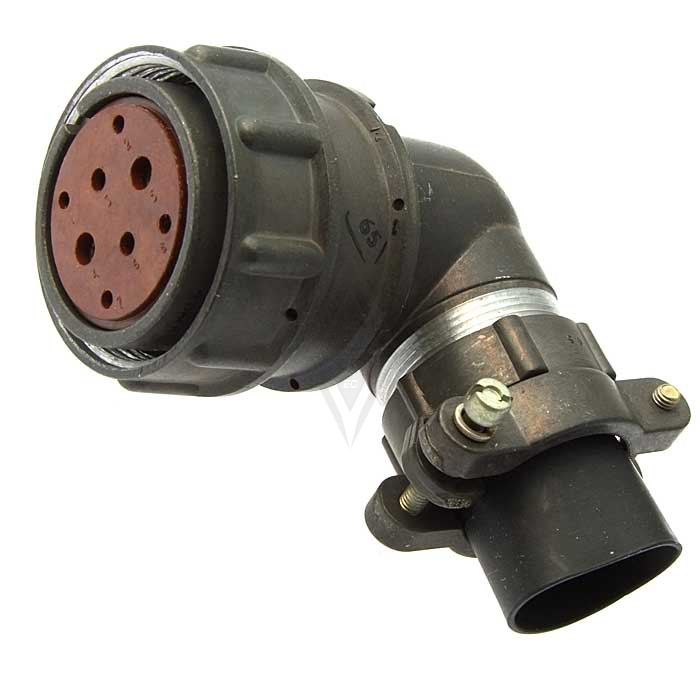

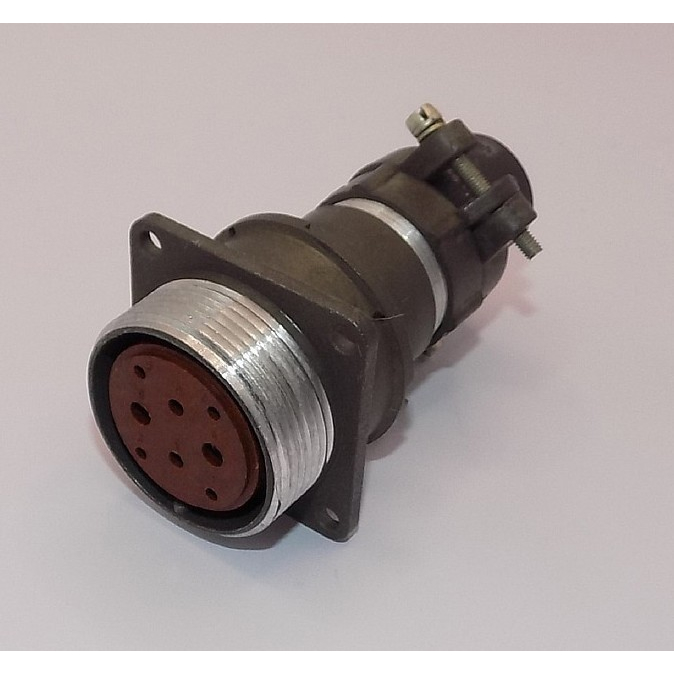

Маркировка 2РМДТ30БПН8Г7В1В указывает на принадлежность к серии 2РМДТ и исполнение в корпусе условного размера 30. Соединитель выполнен как блочная розетка и содержит 8 контактов. Для монтажа используется посадочное отверстие диаметром 30 мм.

Корпус цилиндрического разъёма изготовлен из алюминиевого сплава, что обеспечивает сочетание прочности и сравнительно небольшой массы. Контактные элементы имеют серебряное покрытие, снижающее переходное сопротивление и поддерживающее стабильность соединения при многократных циклах стыковки и расстыковки.

Основные характеристики

Параметры по напряжению, току, сопротивлению изоляции и климатической стойкости делают 2РМДТ30БПН8Г7В1В подходящим для низкочастотных цепей постоянного и переменного тока, включая цепи с частотой до 3 МГц.

Устойчивость к внешним воздействиям

Разъём 2РМДТ30БПН8Г7В1В рассчитан на эксплуатацию в условиях перепадов температуры, повышенной влажности и вибрационных нагрузок. Допускаемая относительная влажность достигает 98% при температуре +40 °C. Конструкция также характеризуется устойчивостью к синусоидальной вибрации с ускорением до 490 м/с² и к механическим ударам.

Рабочий температурный диапазон от −60 до +100 °C позволяет применять блочную розетку в оборудовании, размещаемом как в отапливаемых производственных помещениях, так и в незащищённых от сезонных температурных колебаний технических зонах.

Применение в оборудовании

Розетка 2РМДТ30БПН8Г7В1В используется для создания разъёмных межблочных и межкабельных соединений. Типовые области применения включают:

• Промышленные системы автоматизации и управления.

• Контрольно-измерительную и испытательную аппаратуру.

• Электротехнические шкафы, пульты и стойки.

• Системы связи, телемеханики и приборостроения.

• Оборудование с повышенными требованиями к вибростойкости и климатической надёжности.

• Специализированные комплексы, где необходима удобная замена или обслуживание отдельных блоков.

При проектировании соединения важно сопоставить схему расположения контактов, тип ответной части, допустимый ток для каждого используемого контакта, сечение подключаемого проводника и реальные условия эксплуатации. Не следует ориентироваться только на суммарный ток 120 А: нагрузку необходимо распределять с учётом допустимого тока конкретного диаметра контактов.

Вывод

2РМДТ30БПН8Г7В1В представляет собой 8-контактную блочную розетку в корпусе 30-й серии для построения надёжных разъёмных соединений. Рабочее напряжение до 560 В, суммарная нагрузка до 120 А, широкий температурный диапазон и стойкость к вибрации позволяют использовать этот соединитель в промышленной, приборной и специальной электротехнической аппаратуре.
