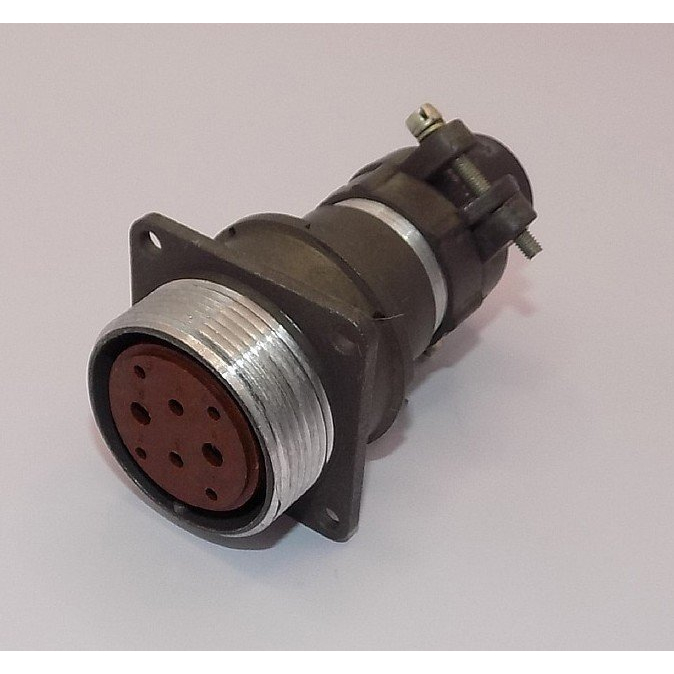

2РМДТ30БПН8Г7А1В

Цена:

4650 ₽

Технические характеристики

2РМДТ30БПН8Г7А1В

2РМДТ30БПН8Г7А1В — это блочная розетка цилиндрического низкочастотного соединителя серии 2РМДТ, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Максимальное рабочее напряжение составляет 560 В, а испытательное — до 1850 В в нормальных условиях. Токовая нагрузка на одиночный контакт: 13 А (диаметр 1,5 мм), 18 А (2 мм), 36 А (3 мм); суммарная на соединитель — 120 А. Сопротивление изоляции не менее 5000 МОм, усилие расчленения — до 98,1 Н.

Расшифровка обозначения

2РМДТ — тип соединителя (негерметичный, тропикоустойчивый); 30 — условный размер корпуса; Б — блочный (приборный) корпус; П — прямой патрубок; Н — экранированный; 8 — 8 контактов; Г — золотое покрытие контактов; 7 — вариант исполнения; А — монтаж внутренний; 1 — теплостойкость до 100°C; В — всеклиматическое исполнение.

Условия эксплуатации

Работает при влажности до 98% (+35°C), давлении от 133,32·10^{-12} Па до 506 кПа, температуре от -60 до +100°C. Выдерживает вибрацию (1–10 кГц, до 1000 м/с²), удары (до 5000 м/с²) и акустический шум до 170 дБ. Срок сохраняемости — 15 лет при γ=99,5%, наработка — минимум 1000 часов.

Применение

Используется в узлах радиоэлектронной аппаратуры специального и общего назначения, с резьбовым соединением и одношпоночной поляризацией корпусов. Монтаж — объемный или пайкой, контакты экранированные.

Описание

Назначение соединителя 2РМДТ30БПН8Г7А1В

2РМДТ30БПН8Г7А1В представляет собой блочную розетку цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе узлов радиоэлектронной аппаратуры специального и общего назначения, где требуется надёжная коммутация цепей при воздействии неблагоприятных внешних факторов.

Конструкция предусматривает резьбовое соединение и одношпоночную поляризацию корпусов, что исключает неправильную стыковку и обеспечивает стабильный электрический контакт. Контакты экранированные, монтаж выполняется объёмным способом или пайкой. Артикул изделия — 2510, категория — 2РМД.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение 560 В. Испытательное напряжение достигает 1850 В в нормальных условиях. Токовая нагрузка зависит от диаметра контакта и составляет 13 А для контакта диаметром 1,5 мм, 18 А для контакта диаметром 2 мм и 36 А для контакта диаметром 3 мм. Суммарная токовая нагрузка на соединитель — 120 А.

Сопротивление изоляции составляет не менее 5000 МОм. Усилие расчленения — до 98,1 Н. Количество контактов — 8. Контакты имеют золотое покрытие.

Тип соединителя: 2РМДТ — негерметичный, тропикоустойчивый.
Условный размер корпуса: 30.
Исполнение корпуса: Б — блочный (приборный).
Патрубок: П — прямой.
Экранирование: Н — экранированный.
Число контактов: 8.
Покрытие контактов: Г — золотое.
Вариант исполнения: 7.
Монтаж: А — внутренний.
Теплостойкость: 1 — до 100 градусов Цельсия.
Климатическое исполнение: В — всеклиматическое.

Условия эксплуатации и надёжность

Изделие работоспособно при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени Паскаля до 506 килопаскалей.

Соединитель выдерживает вибрацию в диапазоне от 1 до 10 килогерц с ускорением до 1000 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и акустический шум уровнем до 170 децибел. Срок сохраняемости — 15 лет при гамма равном 99,5 процента. Минимальная наработка — 1000 часов.

Область применения

2РМДТ30БПН8Г7А1В применяется в узлах радиоэлектронной аппаратуры специального и общего назначения. Всеклиматическое исполнение и тропикоустойчивое исполнение позволяют использовать розетку в условиях повышенной влажности, широкого диапазона температур и интенсивных механических воздействий. Экранированные контакты обеспечивают защиту передаваемых сигналов от внешних помех, что важно при работе с низкочастотными цепями частотой до 3 МГц.
