Назначение соединителя 2РМДТ30БПН24ШВ1В

2РМДТ30БПН24ШВ1В — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения с резьбовой фиксацией в сочленённом положении. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока, а также для коммутации слаботочных сигналов в составе приборов, блоков и кабельных сборок. Применение соединителя допускается в различных климатических условиях, включая районы с тропическим климатом.

Модификация с приёмкой «5» относится к изделиям, прошедшим приёмо-сдаточные испытания по установленным требованиям, и предназначена для ответственных узлов, где важна стабильность параметров и подтверждённое качество контактов.

Расшифровка условного обозначения

Маркировка 2РМДТ30БПН24ШВ1В построена по позиционному принципу и читается следующим образом:

• 2РМДТ — тип цилиндрического низкочастотного соединителя;
• 30 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• П — прямой патрубок для вывода кабеля;
• Н — неэкранированный кабель;
• 24 — количество контактов;
• Ш — вилка;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Подтверждённые технические характеристики

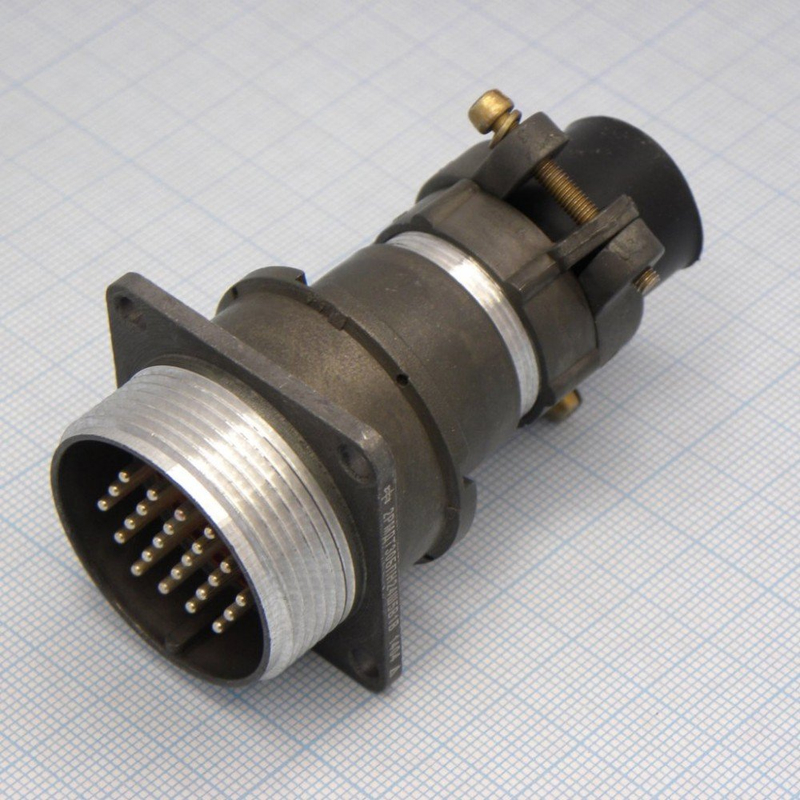

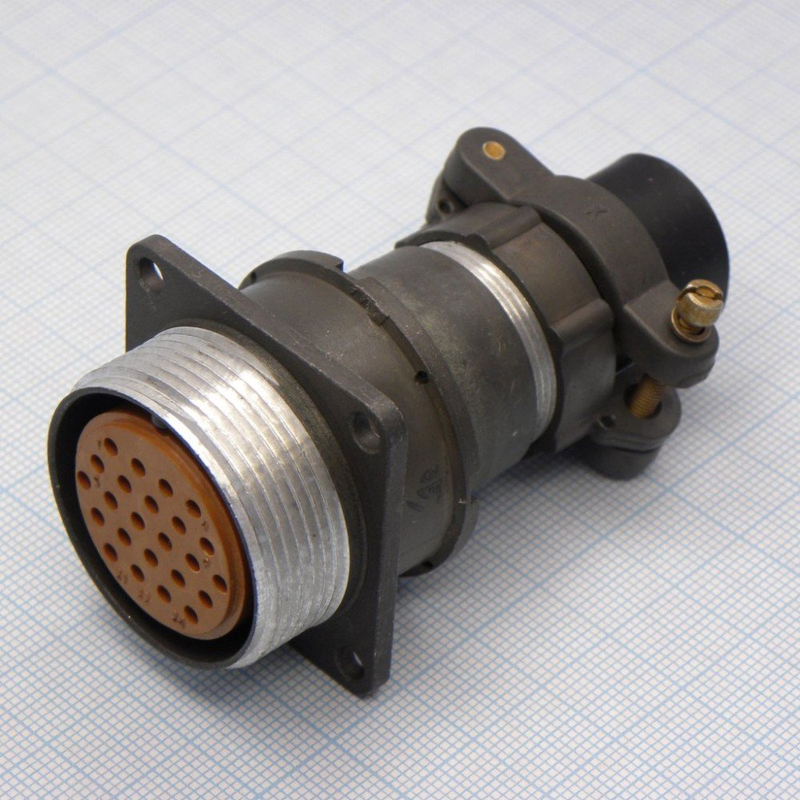

Соединитель представляет собой приборную вилку с прямым патрубком и 24 контактами с серебряным покрытием. Максимальное рабочее напряжение достигает 700 В, максимальная рабочая частота — 3 МГц. Сопротивление изоляции составляет не менее 5000 МОм.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Ресурс по количеству сочленений-расчленений — до 500 циклов. Срок сохраняемости — 15 лет. Монтаж внутренний, выполняется пайкой. Соединитель негерметичный.

Условия эксплуатации и устойчивость к воздействиям

Изделие рассчитано на работу при воздействии синусоидальной вибрации, механических ударов с ускорением до 1000 метров на секунду в квадрате, что соответствует примерно 100 единицам ускорения свободного падения. Соединитель сохраняет работоспособность при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия и при пониженном атмосферном давлении.

Тропикоустойчивое и всеклиматическое исполнение позволяет использовать соединитель в условиях влажного и жаркого климата, а также в аппаратуре, подвергающейся циклическому изменению температуры и механическим нагрузкам.

Область применения

2РМДТ30БПН24ШВ1В применяется в качестве приборного разъёма для подключения кабельных линий к блокам и устройствам. Благодаря 24 контактам и рабочему напряжению до 700 В он подходит для многожильных цепей питания и сигнальных линий в составе промышленной, измерительной и специальной аппаратуры. Резьбовая фиксация обеспечивает надёжное удержание в сочленённом положении при вибрации и ударах.

Артикул изделия — 2509, категория — 2РМД, приёмка — «5».
