Назначение соединителя 2РМДТ30БПН24Ш5В1В

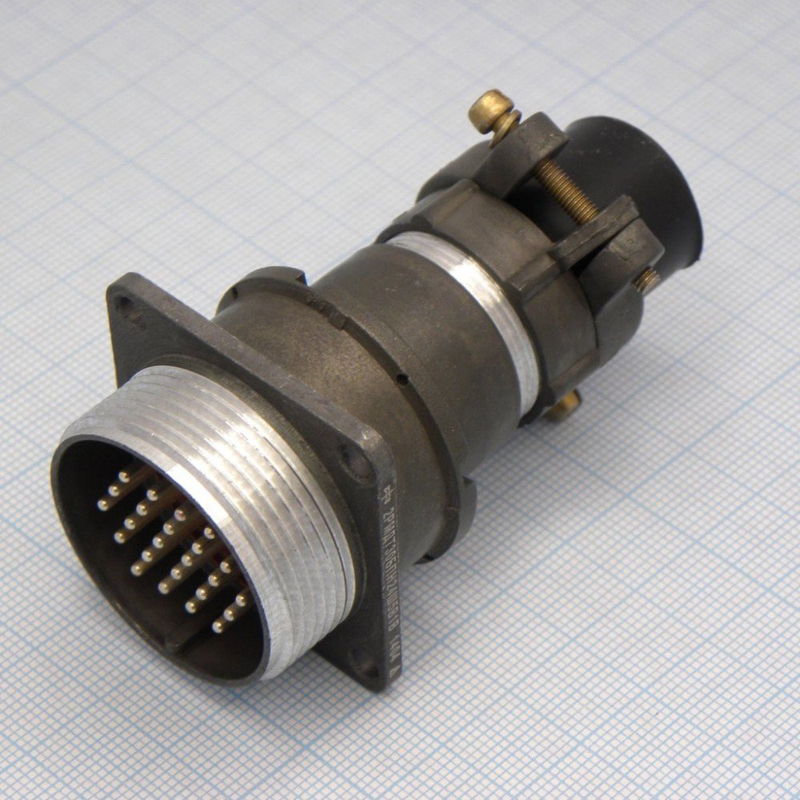

2РМДТ30БПН24Ш5В1В от производителя Элекон — это цилиндрический низкочастотный негерметичный соединитель, выполненный в виде блочной приборной вилки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — обеспечение надёжного электрического соединения при внутреннем объёмном монтаже в приборах, аппаратуре и оборудовании.

Соединитель применяется в составе электротехнических и радиоэлектронных устройств, где требуется передача сигнала и питающего напряжения через разъёмное сочленение. Конструкция рассчитана на эксплуатацию в тропикоустойчивых условиях и во всеклиматическом исполнении.

Подтверждённые технические особенности

Контактная система и материалы

• Количество контактов: 24 круглых штыревых контакта.
• Диаметр контакта: 1,5 мм.
• Материал контактов: латунь с серебряным покрытием (Ag).
• Контакты извлекаемые, что упрощает ремонт и обслуживание.
• Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, цвет серый.
• Изолятор выполнен из карболита коричневого цвета.
• Метод сочленения — резьбовой, поляризация — одношпоночная.

Электрические параметры

• Рабочее напряжение: до 560 В.
• Ток на контакт: до 7 А, общий ток по разъёму — до 140 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: 5000 МОм.

Габариты и монтаж

• Габаритные размеры: 38 на 38 на 62,5 мм.
• Диаметр монтажного отверстия: 3,4 мм.
• Расстояние между осями: 31 мм.
• Механический монтаж — на панель, электрический — пайка.
• Работает в любом положении.

Условия эксплуатации и ресурс

• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Влажность: до 98 процентов при плюс 40 градусах Цельсия.
• Вибрация: 50 g в диапазоне от 1000 до 5000 Гц.
• Удары: до 500 g.
• Акустические шумы: 170 дБ.
• Ресурс: 500 сочленений.
• Наработка на отказ: от 1000 до 175 000 часов.

Применение и условия эксплуатации

Соединитель 2РМДТ30БПН24Ш5В1В применяется для внутреннего объёмного монтажа в приборах. Он востребован в аппаратуре, работающей в тяжёлых климатических условиях, включая тропическую влажность и широкий диапазон температур. Благодаря всеклиматическому исполнению изделие сохраняет работоспособность при воздействии вибраций, ударных нагрузок и акустических шумов высокой интенсивности.

Монтаж на панель обеспечивает механическое крепление, а пайка контактов — надёжное электрическое соединение. Производится АО «Завод Элекон» в Казани по стандарту ГЕ0.364.126 ТУ. Артикул изделия — 50086, категория — 2РМД.
