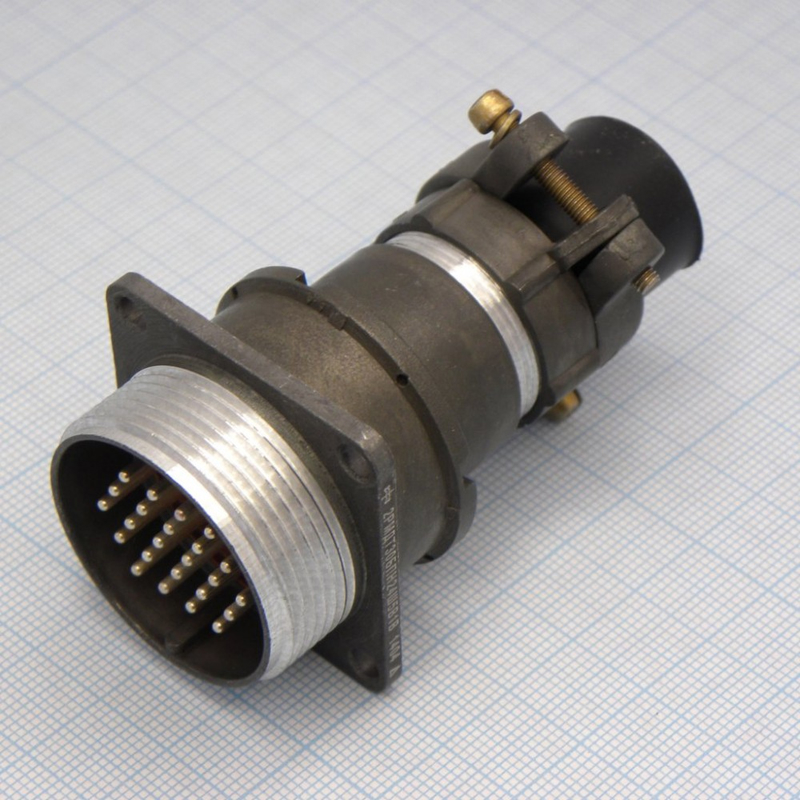

2РМДТ30БПН24Ш5В1В: блочный цилиндрический разъём для надёжных электрических соединений

Разъём 2РМДТ30БПН24Ш5В1В относится к серии низкочастотных цилиндрических соединителей 2РМДТ, рассчитанных на многоконтактное подключение цепей постоянного и переменного тока. Исполнение ориентировано на внутренний объёмный монтаж в аппаратуре, шкафах управления, измерительных системах, промышленных установках и другом оборудовании, где важны механическая прочность, фиксированное положение контактов и устойчивость соединения к внешним воздействиям.

Расшифровка маркировки

Обозначение 2РМДТ30БПН24Ш5В1В содержит основные конструктивные признаки изделия:

Таким образом, 2РМДТ30БПН24Ш5В1В представляет собой приборную вилку с 24 штырьевыми контактами, прямым патрубком и серебряным покрытием контактных поверхностей.

Конструктивные особенности

Разъём выполнен в цилиндрическом корпусе и имеет резьбовое сочленение с ответной частью. Такое соединение снижает риск случайного размыкания при вибрации, перемещении кабеля или обслуживании оборудования. Одношпоночная поляризация корпуса исключает неправильную ориентацию вилки и розетки при подключении.

Основные особенности исполнения:

• 24 штыревых контакта диаметром 1,5 мм

• Блочный корпус для установки на панель, стенку корпуса или приборный узел

• Прямой патрубок для организованного ввода кабеля

• Гайка для неэкранированного кабеля

• Серебряное покрытие контактных поверхностей

• Негерметичное исполнение

• Пайка проводников к хвостовикам контактов

• Резьбовая фиксация сочленённого положения

• Возможность эксплуатации в любом рабочем положении.

Контактная группа установлена в изоляторе, а корпус соединителя изготавливается из алюминиевого сплава. Серебряное покрытие способствует снижению переходного сопротивления и обеспечивает стабильность электрического контакта при многократных соединениях и разъединениях.

Основные технические параметры

Для типоразмера 2РМДТ30 с 24 контактами характерны следующие электрические и эксплуатационные показатели:

Параметры должны уточняться по технической документации на конкретную партию и условия применения: допустимая токовая нагрузка зависит не только от номинала соединителя, но и от сечения проводов, схемы включения, температуры, плотности монтажа и фактического режима работы оборудования.

Где применяется разъём

2РМДТ30БПН24Ш5В1В используется в аппаратуре, где необходимо компактно передать большое число сигнальных, управляющих или силовых цепей через съёмное разъёмное соединение. Типичные области применения включают:

• Системы промышленной автоматики и управления

• Электротехнические шкафы и пульты управления

• Измерительное, контрольное и испытательное оборудование

• Приборные панели и модульные блоки

• Транспортное и специальное оборудование

• Электронные комплексы с внутренним кабельным монтажом

• Системы телемеханики, связи и сигнализации

• Оборудование, работающее при вибрационных и климатических воздействиях.

Всеклиматическое исполнение делает разъём подходящим для аппаратуры, эксплуатируемой в широком диапазоне внешних условий, при условии соблюдения требований к негерметичному исполнению и защите соединения от прямого попадания влаги.

Что важно учесть при монтаже

При использовании 2РМДТ30БПН24Ш5В1В рекомендуется соблюдать технологию пайки, не допускать перегрева изолятора и контактов, а также заранее проверить соответствие ответной части по серии, размеру корпуса, контактной формуле и поляризации. Для надёжной работы необходимо исключить чрезмерную механическую нагрузку на кабель и обеспечить корректную фиксацию патрубка с гайкой.

Следует учитывать, что маркировка «Н» указывает на исполнение для неэкранированного кабеля . Если конструкция оборудования требует экранирования кабельной линии и непрерывности экрана, необходимо применять соединитель в соответствующем экранированном исполнении.

Разъём 2РМДТ30БПН24Ш5В1В — это практичное решение для формирования 24-контактного приборного соединения с резьбовой фиксацией, серебряными штыревыми контактами и расчётом на стабильную эксплуатацию в составе промышленной и специализированной аппаратуры.
