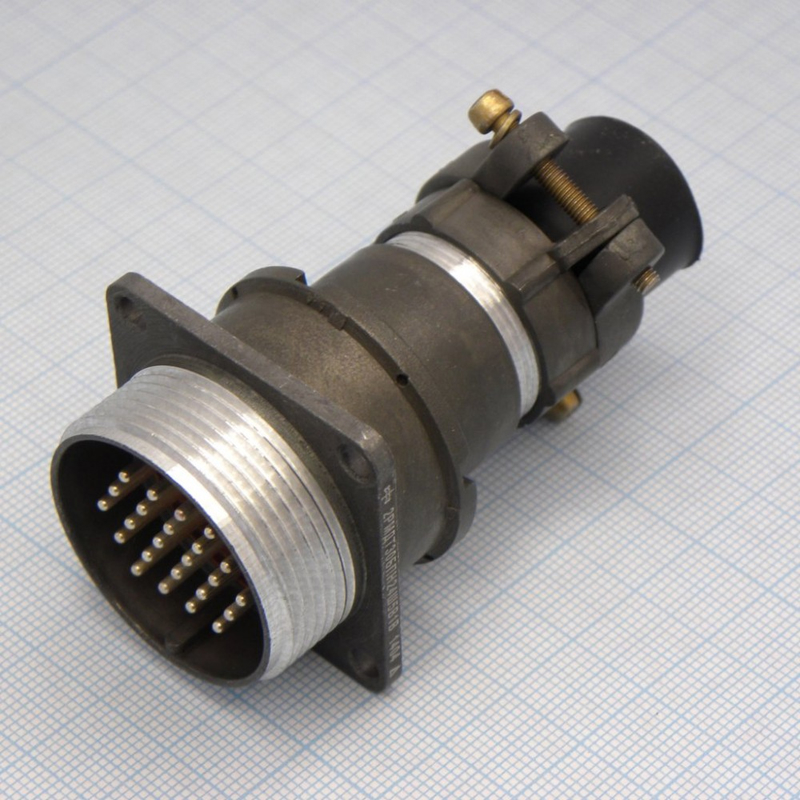

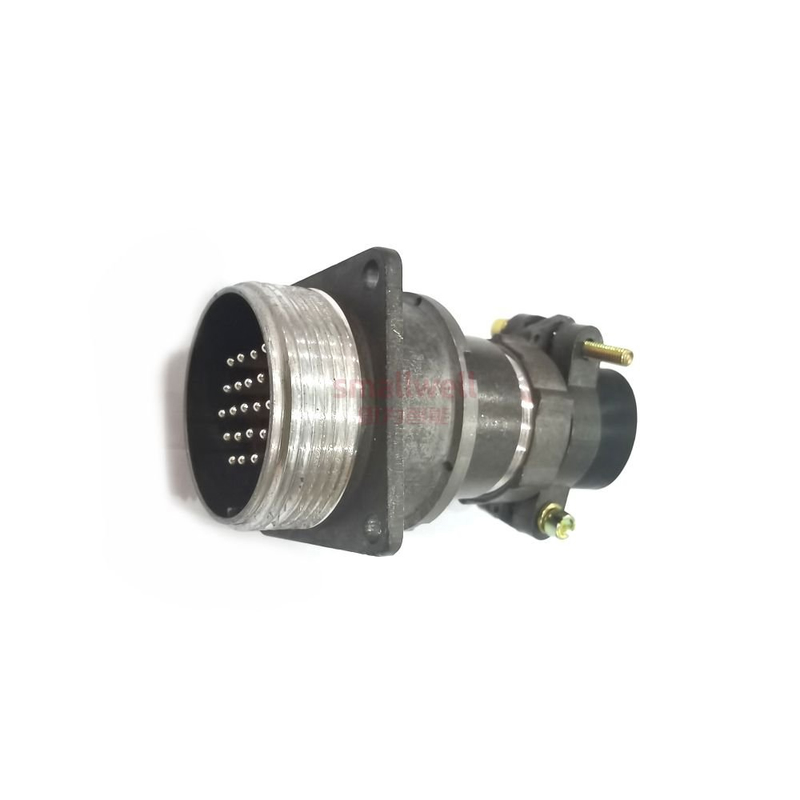

2РМДТ30БПН24Ш5В1: блочный цилиндрический разъём для надёжных электрических соединений

Разъём 2РМДТ30БПН24Ш5В1 применяется для коммутации электрических цепей постоянного и переменного тока в аппаратуре, где требуются прочное резьбовое соединение, устойчивость к внешним воздействиям и большое число контактов. Исполнение относится к серии низкочастотных цилиндрических соединителей 2РМДТ и предназначено для приборного, внутреннего объёмного монтажа.

Конструкция и расшифровка маркировки

Маркировка 2РМДТ30БПН24Ш5В1 отражает конструктивные особенности разъёма:

В результате 2РМДТ30БПН24Ш5В1 представляет собой приборную блочную вилку с 24 штыревыми контактами, прямым патрубком и резьбовым способом сочленения с ответной частью. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и повышению стабильности электрического контакта.

Основные технические параметры

Коннектор рассчитан на использование в многоконтактных цепях, где необходимо компактно разместить сигнальные, управляющие или силовые проводники в одном соединении.

• Количество контактов — 24.

• Диаметр каждого контакта — 1,5 мм.

• Максимальное рабочее напряжение — до 560 В.

• Допустимый ток на один контакт — до 7 А.

• Допустимая суммарная токовая нагрузка — до 140 А.

• Сопротивление контакта — не более 2,5 мОм.

• Сопротивление изоляции — не менее 5000 МОм.

• Ресурс — до 500 циклов сочленения и расчленения.

• Рабочая температура — от −60 до +100 °C.

• Тип сочленения — резьбовой, с одношпоночной поляризацией.

• Исполнение — негерметичное, всеклиматическое.

Особенности применения

Резьбовая фиксация обеспечивает устойчивое соединение и уменьшает риск самопроизвольного рассоединения при вибрации, тряске или перемещениях оборудования. Одношпоночная поляризация исключает неправильную ориентацию ответных частей при подключении.

Блочная вилка 2РМДТ30БПН24Ш5В1 предназначена для монтажа на панель или корпус оборудования. Корпус выполнен из алюминиевого сплава, контакты — из латуни с серебряным покрытием, а изолятор изготовлен из пресс-материала. Такая конструкция сочетает механическую прочность, электрическую изоляцию и пригодность для эксплуатации в широком температурном диапазоне.

Разъём используют в узлах радиоэлектронной аппаратуры, системах управления, измерительных комплексах, источниках питания, промышленном оборудовании, специальных устройствах и других установках с многоконтактным подключением. Серия рассчитана на цепи постоянного и переменного тока с частотой до 3 МГц.

Что учитывать при подборе

При проектировании или замене соединителя важно проверить:

• совпадение типоразмера корпуса и установочных размеров панели;

• соответствие ответной части серии 2РМДТ;

• количество контактов и схему их расположения;

• тип контактной части: для данной модификации используется вилка со штырями;

• допустимые электрические нагрузки на каждый контакт и на разъём в целом;

• необходимость экранированного или неэкранированного кабельного ввода;

• условия эксплуатации, включая температуру, вибрацию, влажность и требования к герметичности.

Следует учитывать, что соединители 2РМ/2РМТ и 2РМД/2РМДТ могут иметь различающиеся схемы расположения контактов и не всегда взаимосочленяются между собой. Поэтому ответную часть необходимо подбирать строго по совместимости типономинала и контактной схемы.

2РМДТ30БПН24Ш5В1 — практичное решение для аппаратуры, в которой требуется надёжно соединить до 24 электрических цепей через компактный приборный разъём с резьбовой фиксацией, серебряными контактами и устойчивостью к промышленным условиям эксплуатации.
